Skoda Enyaq iV (2023) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Enyaq iV z lat: 2023.

Skoda Enyaq iV to zupełnie nowy, w pełni elektryczny SUV, który został wprowadzony na rynek w 2020 roku. Samochód ten został zaprojektowany na platformie MEB koncernu Volkswagen, która została stworzona specjalnie z myślą o elektrycznych pojazdach.

Enyaq iV oferuje szeroki wybór baterii i silników, co pozwala na wybór odpowiedniego zestawu napędowego w zależności od potrzeb kierowcy. Zasięg jazdy w zależności od wersji wynosi od około 300 do ponad 500 kilometrów na jednym ładowaniu.

Samochód ten charakteryzuje się nowoczesnym designem z charakterystycznym świetlnym pasem na przedniej masce oraz przestronnym wnętrzem. W wyposażeniu można znaleźć takie rozwiązania jak wyświetlacz HUD, system multimedialny z ekranem dotykowym, systemy asystujące podczas jazdy, a także innowacyjne rozwiązania w zakresie ładowania i zarządzania energią.

Skoda Enyaq iV z powodzeniem konkurować może z innymi popularnymi SUV-ami, oferując jednocześnie ekologiczny napęd i zaawansowane technologie.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w tablicy rozdzielczej

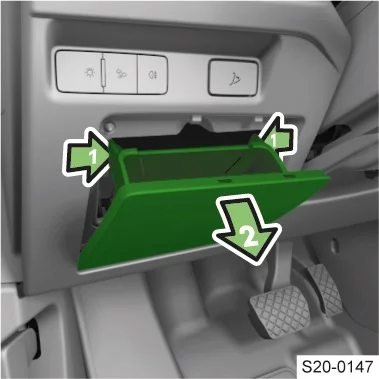

Dostęp do bezpieczników – pojazdy z kierownicą po lewej stronie

Otworzyć schowek po stronie kierowcy.

Skoda Enyaq iV (2023) - schematy bezpieczników i przekaźników

Naciśnij występy blokujące i otwórz schowek.
Zmień bezpiecznik.
Zamknąć schowek.

Dostęp do bezpieczników – pojazdy z kierownicą po prawej stronie

Otworzyć schowek po stronie pasażera.

Zwolnij drążek hamulcowy schowka.

Naciśnij występy blokujące, schowek schowa się.

Otwórz pokrywę skrzynki bezpieczników.
Zmień bezpiecznik.
Zamknij pokrywę skrzynki bezpieczników.
Włóż i zablokuj drążek hamulcowy.
Zamknąć schowek.

Skoda Enyaq iV (2023) - schematy bezpieczników i przekaźników

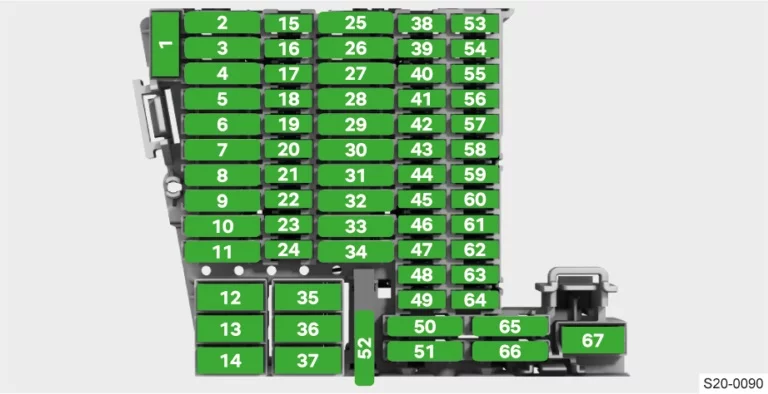

Numer	Opis
1	Gniazdo 230 V
2	Poduszki bezpieczeństwa
3	Zaczep do holowania
4	Kamera przednia do systemów wspomagających
5	Zewnętrzne oświetlenie pojazdu z tyłu
6	Oświetlenie wewnętrzne, podświetlenie kraty chłodnicy
7	Ogrzewanie przednich foteli
8	Dach przesuwno-uchylny
9	Elektryczne szyby (po lewej stronie pojazdu), centralny zamek (po lewej stronie pojazdu), lusterka zewnętrzne lewe (ogrzewanie, funkcja składania, regulacja powierzchni lusterek), elektryczny zamek dziecięcy (po lewej stronie pojazdu)
10	wolny
11	Zaczep do holowania
12	wolny
13	Centralny zamek (tylne drzwi i pokrywa bagażnika), system spryskiwaczy szyb, system czyszczenia reflektorów, funkcja obracania przednich reflektorów
14	wzmacniacz muzyki
15	wolny
16	wolny
17	Tylne czujniki radarowe, wspomaganie parkowania, asystent kierowania parkowaniem
18	Blokada kolumny kierownicy, KESSY (system bezkluczykowego blokowania), bezdotykowa obsługa elektrycznej pokrywy bagażnika
19	Zestaw wskaźników, połączenie alarmowe, usługi online
20	Phone box, USB-Przyłącza przednie
21	Kamera cofania, widok otoczenia (Top View)
22	układ sterowania silnika
23	System łączności
24	wolny
25	Napinacze pasów kierowcy
26	Szyby (prawa strona pojazdu), centralny zamek (prawa strona pojazdu), lusterko zewnętrzne prawe (ogrzewanie, funkcja składania, regulacja powierzchni lusterek), elektryczna blokada dziecięca (prawa strona pojazdu)
27	Napinacze pasów bezpieczeństwa pasażera
28	System kontroli akumulatora wysokiego napięcia – bezpieczne wyłączenie systemu wysokiego napięcia, ładowarka do akumulatora wysokiego napięciao Bezpiecznik może wymieniać tylko specjalistyczna firma!
29	Zaczep do holowania
30	Infotainment
31	Zaczep do holowania
32	Tylne oświetlenie zewnętrzne pojazdu, podniesione światło hamowania, oświetlenie tablicy rejestracyjnej
33	wolny
34	Ogrzewanie/klimatyzacja
35	ogrzewanie tylnych siedzeń
36	Dmuchawa do ogrzewania/klimatyzacji
37	Elektryczna pokrywa bagażnika
38	Wentylacja fotela
39	Ogrzewanie kierownicy
40	Syrena autoalarmu
41	magistrala danych
42	Działanie przekładni, wyświetlacz trybu przekładni
43	Klimatyzacja z przodu, klimatyzacja z tyłu, ogrzewanie tylnej szyby
44	Przednie oświetlenie wnętrza, hamulec postojowy, czujnik deszczu, działanie funkcji oświetlenia, system alarmowy, złącze diagnostyczne, listwa przycisków w desce rozdzielczej
45	dźwignia obsługowa pod kierownicą
46	Ekran Infotainment, wyświetlacz Head-up
47	Adaptacyjna regulacja podwozia (DCC)
48	wolny
49	wolny
50	wolny
51	wolny
52	gniazdo 12 V w bagażniku
53	wolny
54	wolny
55	wolny
56	wolny
57	wolny
58	USB tylna strona
59	Lusterko wewnętrzne z funkcją automatycznego przyciemniania
60	Złącze diagnostyczne
61	Układ napędowy
62	wolny
63	wolny
64	wolny
65	wolny
66	wycieraczka szyby tylnej
67	Ogrzewanie szyby tylnej

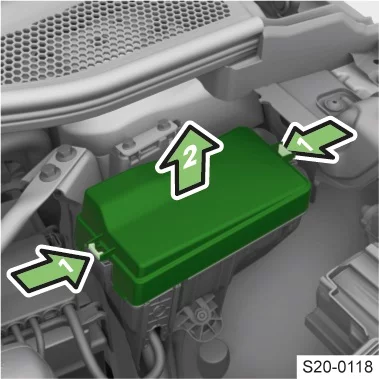

Skrzynka bezpieczników w przestrzeni pod klapą przednią

Jednocześnie naciśnij przyciski blokujące na pokrywie skrzynki bezpieczników i zdejmij pokrywę.
Zmień bezpiecznik.
Załóż pokrywę i zatrzaśnij.

Dopasuj prawidłowo pokrywę i zaczep mocno.

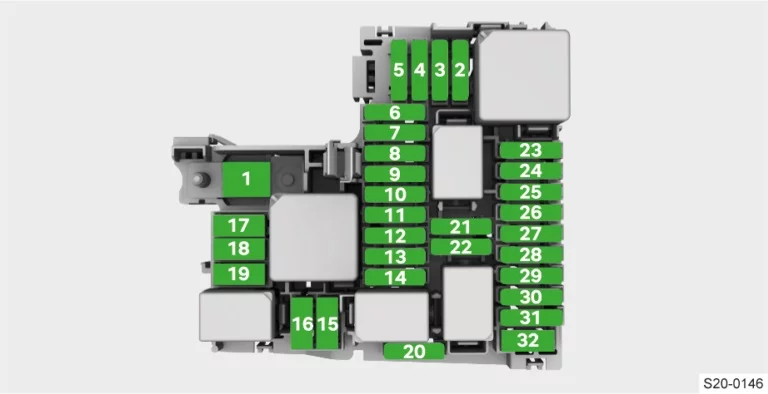

Numer	Opis
1	wolny
2	System pomocy ESC, układ sterowania BDM, cewka przekaźnika głównego
3	Ładowarka do akumulatora wysokiego napięcia, napęd elektryczny
4	Lewy reflektor przedni
5	Prawy przedni reflektor
6	Czujnik radarowy z przodu
7	wolny
8	wolny
9	sygnał dźwiękowy
10	wycieraczki przednie
11	Klimatyzacja + ogrzewanie
12	Generator dźwięku silnika
13	System wspomagania ESC
14	wolny
15	System wspomagania ESC
16	Wentylator chłodnicy
17	Ogrzewanie szyby przedniej
18	wolny
19	wolny
20	wolny
21	wolny
22	wolny
23	układ sterowania silnika
24	Wentylator chłodnicy
25	Pompa płynu chłodzącego, ogrzewanie elektryczne
26	Pompa płynu chłodzącego, żaluzja chłodnicy
27	wolny
28	wolny
29	wolny
30	wolny
31	wolny
32	Urządzenie wspomagania hamulców

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
