Skoda Favorit (Forman) (1987-1995) – schematy bezpieczników i przekaźników

Rocznik 1987-1995
Zaktualizowano 12.05.2023
Skoda Favorit (Forman) (1987-1995) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Favorit (Forman) z lat: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995.

Skoda Favorit to model samochodu osobowego produkowany przez Skodę w latach 1987-1995.

Favorit był kompaktowym samochodem przednionapędowym, który zastąpił model Skoda 105/120. Był dostępny w wersji hatchback i kombi oraz wyposażony w silniki benzynowe o pojemnościach od 1,0 do 1,3 litra oraz w silnik wysokoprężny o pojemności 1,9 litra. Pod koniec produkcji modelu Favorit wprowadzono też wersję sportową o nazwie Favorit Forman Plus.

Favorit był dobrze przyjęty przez rynek, zwłaszcza w Europie Środkowej i Wschodniej. Jego produkcja została zakończona w 1995 roku i zastąpiona przez model Felicia.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Skrzynka bezpieczników i przekaźników znajduje się pod deską rozdzielczą po stronie pasażera i jest zakryta pokrywą.

Odkręcając mocowanie, zobaczysz sam blok. Będzie również opatrzony oznaczeniem bezpieczników.

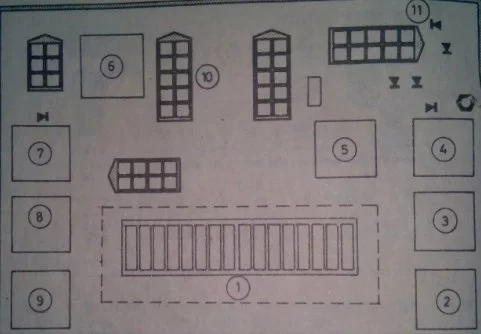

Skoda Favorit (Forman) (1987-1995) - schematy bezpieczników i przekaźników

Opis

  1. Bezpieczniki
  2. Przekaźnik tylnych świateł przeciwmgielnych
  3. Przekaźnik przednich świateł przeciwmgielnych
  4. Przekaźnik świateł mijania
  5. Przekaźnik rezerwowy
  6. Przekaźnik przerywacza wycieraczek szyby przedniej
  7. Podgrzewany przekaźnik tylnej szyby
  8. Przekaźnik świateł drogowych
  9. Przekaźniki bezpiecznikowe 5,6,7 Specyficzne dla pojazdu
  10. Blok zacisków
  11. Dioda

Przeznaczenie bezpieczników

Typ 1

  1. 15A – Gniazdo do naprawy latarki, lamp, oświetlenia wewnętrznego, światła hamowania, sygnału dźwiękowego, świateł hamowania awaryjnego
  2. 7,5А / 15А – Silniki wycieraczek przedniej i tylnej szyby, wspólne silniki, światła cofania, gaźnik
  3. 7.5A – Kierunkowskazy, oświetlenie deski rozdzielczej i lampki ostrzegawcze
  4. 15A – Silnik wentylatora chłodnicy
  5. 15A – Ogrzewana tylna szyba
  6. 15A – Silnik dmuchawy nagrzewnicy
  7. 7,5 A – Lewe światła pozycyjne, oświetlenie tablicy rejestracyjnej
  8. 7,5A – Prawe światła pozycyjne
  9. 7,5А – Światła mijania lewego reflektora
  10. 7,5А – Światło mijania prawego reflektora
  11. 15A – Przednie i tylne światła przeciwmgielne
  12. 7,5A – Światła drogowe prawego reflektora
  13. 7,5A – Światła drogowe lewego reflektora
  14. 15A – Zapasowy

Typ 2

  1. 15A – Zapasowy
  2. 15A – Ogrzewana tylna szyba
  3. 7,5A – Światła drogowe lewego reflektora i lampka kontrolna
  4. 7,5A – Światła drogowe prawego reflektora
  5. 15A – Silniki wycieraczek szyby przedniej i tylnej oraz świateł cofania
  6. 15A – System ostrzegania o niskim poziomie płynu hamulcowego, włącznik alarmu, włącznik odmgławiacza tylnej szyby, deska rozdzielcza, system ostrzegania o zapięciu pasów bezpieczeństwa, zegar cyfrowy
  7. 15A – Silnik wentylatora chłodnicy i gaźnik
  8. 15A – Silnik dmuchawy nagrzewnicy
  9. 15A – Przełącznik świateł awaryjnych, włącznik świateł mijania. światło hamowania, oświetlenie wnętrza i deska rozdzielcza
  10. 7,5A – Tylne światła przeciwmgłowe i lampka kontrolna
  11. 7,5A – Lewe przednie światło przeciwmgielne i lampka kontrolna
  12. 7,5A – Prawe przednie światło przeciwmgielne
  13. 7,5А – Światła mijania lewego reflektora
  14. 7,5A – Światła mijania prawego reflektora i lampka kontrolna
  15. 7,5 A – Lewe światła pozycyjne i podświetlenie przełączników
  16. 7,5A – Prawe światła pozycyjne i oświetlenie deski rozdzielczej

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
