Skoda Octavia II (2012) – schematy bezpieczników i przekaźników

Rocznik 2012
Zaktualizowano 12.05.2023
Skoda Octavia II (2012) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia II z lat: 2012.

Skoda Octavia II z rocznika 2012 to ostatni rok produkcji tej generacji modelu. Octavia II była produkowana od 2004 do 2013 roku i była jednym z najbardziej udanych modeli marki Skoda. W porównaniu do poprzednika, Octavia II była większa i bardziej przestronna, a jednocześnie oferowała bardziej zaawansowane technologicznie opcje.

W 2012 roku Skoda wprowadziła do Octavii II niewielkie zmiany stylistyczne, w tym nowe reflektory i zmodyfikowaną atrapę chłodnicy. Wersja liftback została zastąpiona przez nową wersję kombi, która oferowała jeszcze więcej miejsca dla pasażerów i bagażu. W tym roku wprowadzono również nową wersję RS, która była wyposażona w mocniejszy silnik i sportowe zawieszenie.

Pod względem silnikowym, Octavia II z rocznika 2012 oferowała szeroką gamę jednostek napędowych, w tym benzynowe i wysokoprężne silniki o mocy od 75 do 200 KM. W zależności od wybranej wersji, dostępne były ręczna lub automatyczna skrzynia biegów, a także napęd na przednią lub na cztery koła.

Podsumowując, Skoda Octavia II z rocznika 2012 była dojrzałym i udanym modelem, który oferował dużą przestrzeń, zaawansowane technologie i szeroką gamę jednostek napędowych.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

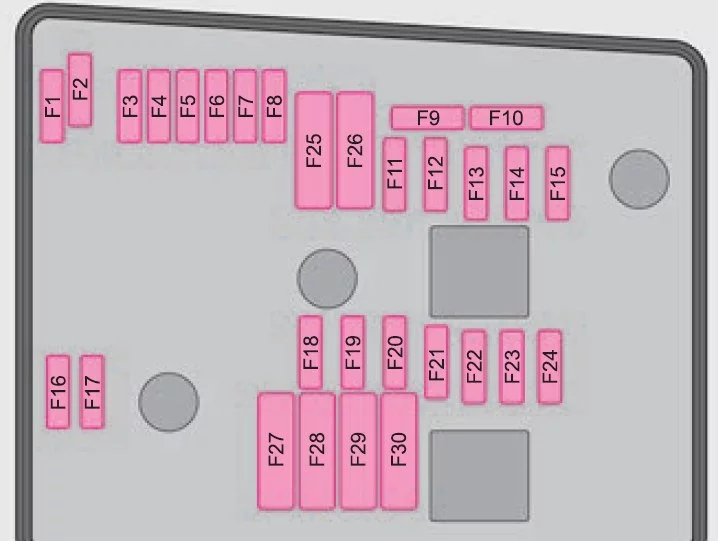

Skrzynka bezpieczników w komorze silnika

Skoda Octavia II (2012) - schematy bezpieczników i przekaźników
Numer Opis
F1 Nie przypisano
F2 Sterownik automatycznej skrzyni biegów DQ 200
F3 Obwód pomiarowy
F4 Zawory do ABS
F5 Jednostka sterująca automatycznej skrzyni biegów
F6 Zestaw wskaźników;

Dźwignia wycieraczek szyby przedniej;

Dźwignia kierunkowskazów.
F7 Zacisk zasilania 15;

Rozrusznik.
F8 Radio
F9 Nie przypisano
F10 Jednostka sterująca silnika;

Przekaźnik główny.
F11 Jednostka sterująca do ogrzewania postojowego
F12 Jednostka sterująca dla magistrali danych CAN
F13 Jednostka sterująca silnika
F14 Zapłon
F15 Sonda lambda
Przekaźnik systemu świec żarowych
F 16 Centralna jednostka sterująca;

Prawy główny reflektor;

Prawa tylna jednostka oświetleniowa.
F17 Klakson
F18 Wzmacniacz do cyfrowego procesora dźwięku
F19 Wycieraczka szyby przedniej
F20 Pompa wodna
Zawór dozowania paliwa
F21 Sonda lambda
F22 Przełącznik pedału sprzęgła;

Przełącznik pedału hamulca.
F23 Pompa powietrza wtórnego
Miernik masy powietrza
Pompa wysokiego ciśnienia paliwa
F24 Filtr z węglem aktywnym;

Zawór recyrkulacji spalin.
F25 Pompa do ABS
F26 Centralna jednostka sterująca;

Lewy główny reflektor;

Lewy tylny reflektor.
F27 Pompa powietrza wtórnego
System świec żarowych
F28 Nie przypisano
F29 Zacisk zasilania 30
F30 Terminal Xa)
a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane.

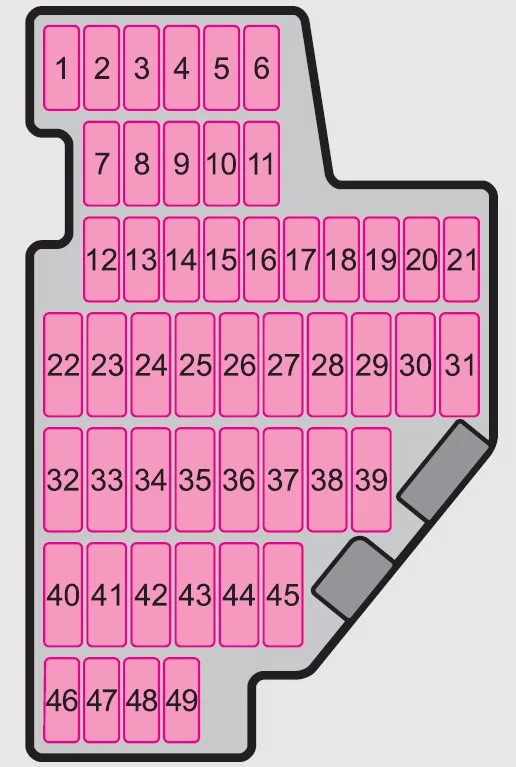

Skrzynka bezpieczników w desce rozdzielczej

Skoda Octavia II (2012) - schematy bezpieczników i przekaźników
Numer Opis
1 Gniazdo diagnostyczne;

Sterownik silnika;

Elektryczna pompa paliwa.
2 Jednostka sterująca dla ABS, ESP
3 Poduszka powietrzna
4 Ogrzewanie;

Klimatyzacja;

Światła cofania.
5 Jednostka sterująca do regulacji wiązki reflektorów
6 Zestaw wskaźników;

Jednostka sterująca automatycznej skrzyni biegów;

Jednostka sterująca elektromechanicznego wspomagania kierownicy;

Pomoc przy parkowaniu;

Sprzęgło Haldex.
7 Nie przypisano
8 Nie przypisano
9 Nie przypisano
10 Nie przypisano
11 Nie przypisano
12 Centralny zamek centralny
13 Gniazdo diagnostyczne;

Włącznik światła.
14 Sterownik automatycznej skrzyni biegów;

Blokada dźwigni sterującej.
15 Centralna jednostka sterująca – oświetlenie wnętrza
16 Climatronic
17 Nie przypisano
18 Wycieraczka tylnej szyby
19 Jednostka sterująca do wykrywania przyczepy
20 Nie przypisano
21 Światła zakrętowe po lewej i prawej stronie
22 Dmuchawa powietrza do Climatronic
23 Przednie okno elektryczne
24 Zapalniczka
25 Ogrzewanie tylnej szyby
Ogrzewanie szyby tylnej;

Ogrzewanie postojowe (ogrzewanie i wentylacja postojowa).
26 Gniazdo zasilania w bagażniku
27 Przekaźnik pompy paliwa;

Zawory wtryskowe (silnik wysokoprężny).
28 Radio
29 Jednostka sterująca silnika;

Nagrzewnica wentylacyjna skrzyni korbowej.
30 Jednostka sterująca automatycznej skrzyni biegów
31 Pompa próżniowa
32 Tylne okno elektryczne
33 Elektryczny dach przesuwno-uchylny
34 Jednostka sterująca dla funkcji komfortu
35 System alarmowy antykradzieżowy
36 System czyszczenia reflektorów
37 Ogrzewanie przednich siedzeń
38 Podgrzewane tylne siedzenia
39 Zestaw wskaźników;

Dźwignia wycieraczek szyby przedniej;

Dźwignia kierunkowskazów.
40 Dmuchawa do ogrzewania i klimatyzacji
41 Nie przypisano
42 Nie przypisano
43 Urządzenie holownicze
44 Urządzenie holownicze
45 Urządzenie holownicze
46 Podgrzewacze siedzeń
47 Przekaźnik do ogrzewania postojowego
48 Telefon
49 Przełącznik światła

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
