Skoda Rapid (2012-2013) – schematy bezpieczników i przekaźników

Rocznik 2012-2013
Zaktualizowano 13.05.2023
Skoda Rapid (2012-2013) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Rapid z lat: 2012, 2013.

Skoda Rapid to samochód kompaktowy, który został wprowadzony na rynek w 2012 roku. Był to model, który miał zastąpić zarówno Skodę Octavię Tour, jak i Skodę Fabię sedan. Samochód oferowany był w wersji hatchback oraz liftback.

Rocznik 2012-2013 Skody Rapid cechował się nowoczesnym i przestronnym wnętrzem, a także bogatym wyposażeniem. Standardowo samochód wyposażony był w system ABS, ESP, klimatyzację oraz radio z CD. Opcjonalnie dostępne były m.in. tempomat, klimatyzacja automatyczna, system nawigacji satelitarnej oraz skórzana tapicerka.

Pod maską Skody Rapid z 2012 i 2013 roku znajdowały się benzynowe silniki 1.2 MPI o mocy 75 KM i 1.4 MPI o mocy 122 KM oraz diesle 1.6 TDI o mocy 105 KM i 2.0 TDI o mocy 140 KM. Dostępne były zarówno skrzynie manualne, jak i automatyczne.

Samochód ten został zastąpiony przez nową generację Skody Rapid w 2013 roku, która wprowadziła wiele ulepszeń i zmian względem pierwotnej wersji.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

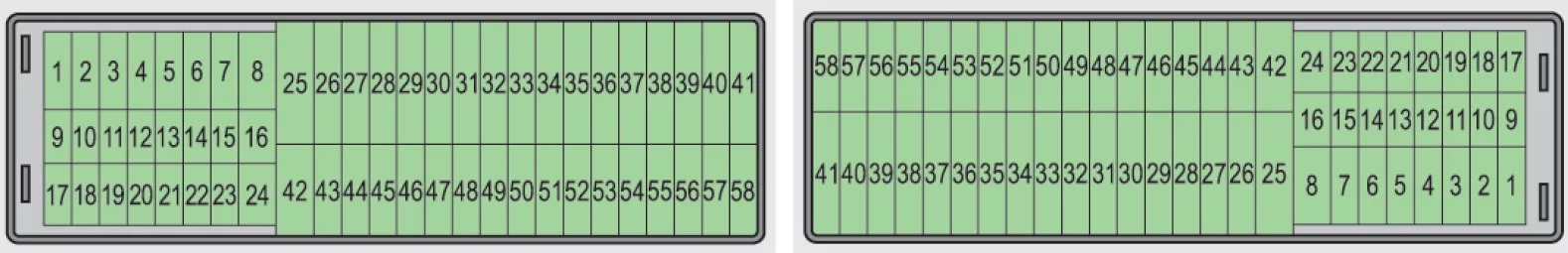

Skrzynka bezpieczników w desce rozdzielczej

Pojazdy z kierownicą po lewej i po prawej stronie

Skoda Rapid (2012-2013) - schematy bezpieczników i przekaźników
Numer Opis
1 S-kontakt
2 Start-Stop
3 Zestaw wskaźników;

Regulacja zasięgu reflektorów;

Telefon;

Czujnik poziomu oleju.
4 Elektroniczna jednostka sterująca dla ABS/ESC
5 Silnik benzynowy:

system regulacji prędkości
6 Światło cofania (ręczna skrzynia biegów)
7 Zapłon;

Sterownik silnika;

Automatyczna skrzynia biegów.
8 Przełącznik pedału hamulca;

Przełącznik sprzęgła;

Wentylator chłodzący silnik.
9 Sterowanie ogrzewaniem;

Elektroniczny sterownik klimatyzacji;

Regulacja odległości parkowania;

Podnośnik szyby;

Wentylator chłodzący silnik;

Dysze myjące.
10 Konwerter DC-DC
11 Regulacja lustra
12 Jednostka sterująca do wykrywania przyczepy
13 Elektroniczna jednostka sterująca automatycznej skrzyni biegów;

Dźwignia sterująca automatycznej skrzyni biegów.
14 Światła i widoczność
15 Nie przypisano
16 Wspomaganie kierownicy;

Prędkościomierz;

Jednostka sterująca silnik.
17 Radio (START-STOP);

Oddzielne światła do jazdy dziennej.
18 Ogrzewanie lusterek
19 Wejście blokady zapłonu
20 Sterownik silnika;

Elektroniczny sterownik pompy paliwa;

Pompa paliwa.
21 Lampa cofania (automatyczna skrzynia biegów);

Światła przeciwmgielne z funkcją CORNER.
22 Sterowanie ogrzewaniem;

Elektroniczny sterownik klimatyzacji;

Telefon;

Zestaw wskaźników;

Czujnik kąta skrętu;

Kierownica wielofunkcyjna;

Blokada wyjmowania kluczyka ze stacyjki.
23 Oświetlenie wewnętrzne, schowek i bagażnik;

Światła boczne.
24 Centralna jednostka sterująca
25 Nie przypisano
26 Wycieraczka tylnej szyby
27 Nie przypisano
28 Silnik benzynowy:

zawór odpowietrzający,

grzałka PTC.
29 Wtrysk;

Pompa płynu chłodzącego.
30 Pompa paliwa;

Układ zapłonowy;

Tempomat.
31 Sonda lambda
32 Wysokociśnieniowa pompa paliwowa;

Zawór ciśnieniowy.
33 Jednostka sterująca silnika
34 Sterownik silnika;

Pompa próżniowa.
35 Oświetlenie przełącznika;

Oświetlenie tablicy rejestracyjnej;

Światło postojowe;

System spryskiwaczy reflektorów.
36 Główna wiązka
37 Tylne światło przeciwmgielne;

Przetwornik DC-DC.
38 Światła przeciwmgielne
39 Dmuchawa powietrza do ogrzewania
40 Nie przypisano
41 Podgrzewane fotele przednie
42 Ogrzewanie tylnej szyby
43 Klakson
44 Wycieraczki
45 Zamek pokrywy bagażnika;

Centralny zamek.
46 Alarm
47 Zapalniczka;

Gniazdko w bagażniku.
48 ABS
49 Włącz światła sygnalizacyjne;

Światła hamowania.
50 Przetwornica DC-DC;

Radio.
51 Elektryczne szyby (okno kierowcy i lewa tylna szyba)
52 Elektryczne szyby (przednie okno pasażera i tylne prawe)
53 Wycieraczki szyby samochodowej
54 Zestaw wskaźników START-STOP;

Moduł kierownicy;

Kierownica wielofunkcyjna,
55 Jednostka sterująca automatycznej skrzyni biegów
56 System czyszczenia reflektorów
57 Światła mijania po lewej stronie
58 Światła mijania po prawej stronie

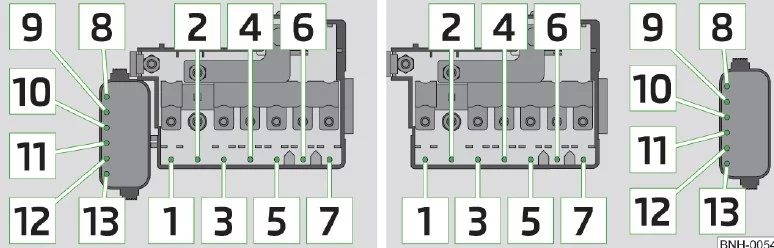

Skrzynka bezpieczników w komorze silnika

Wersja 1 i wersja 2

Skoda Rapid (2012-2013) - schematy bezpieczników i przekaźników
Numer Opis
1 Alternator
2 Nie przypisano
3 Wnętrze pojazdu (wariant 1)
Zasilanie bloku bezpieczników (wariant 2)
4 Elektryczny podgrzewacz pomocniczy (wariant 1)
Wnętrze pojazdu (wariant 2)
5 Wnętrze
6 Wentylator chłodzący silnik;

Jednostka sterująca do podgrzewania wstępnego.
7 Elektrohydrauliczne wspomaganie kierownicy
8 ABS
9 Wentylator chłodnicy
10 Automatyczna skrzynia biegów
11 ABS
12 Centralna jednostka sterująca
13 Elektryczny system ogrzewania dodatkowego

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
