Skoda Roomster (2009) – schematy bezpieczników i przekaźników

Rocznik 2009
Zaktualizowano 13.05.2023
Skoda Roomster (2009) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Roomster z lat: 2009.

Skoda Roomster w roczniku 2009 przeszedł niewielkie zmiany w porównaniu do poprzedniego modelu. Wprowadzono drobne zmiany kosmetyczne, takie jak zmiany w wykończeniu wnętrza i zewnętrznych kolorach lakierów.

W ofercie nadal dostępne były silniki benzynowe o pojemnościach od 1,2 do 1,6 litra oraz diesle o pojemnościach od 1,4 do 1,9 litra. Wszystkie silniki spełniały normy emisji spalin Euro 4 i były wyposażone w systemy kontroli stabilności i trakcji oraz hamulce tarczowe z ABS.

W standardzie wyposażenia znalazły się m.in. klimatyzacja, system audio z odtwarzaczem CD, elektrycznie sterowane przednie szyby oraz centralny zamek zdalnego sterowania. Dodatkowo dostępne były różne wersje wyposażenia, w tym wersje bardziej luksusowe z wyższym poziomem wyposażenia.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

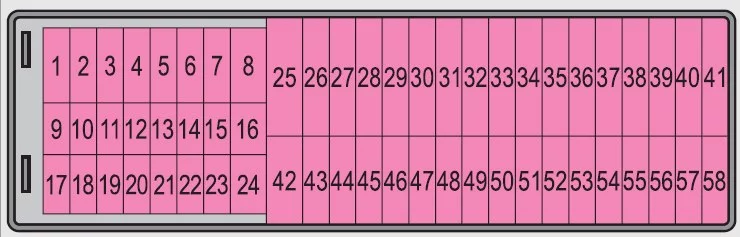

Skrzynka bezpieczników w desce rozdzielczej

Skoda Roomster (2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Nie przypisano —
2 Nie przypisano —
3 Zestaw wskaźników;

Regulacja zasięgu reflektorów.

5
4 Jednostka sterująca ABS 5
5 Silnik benzynowy:

włącznik świateł hamowania,

tempomat.

5
6 Nie przypisano —
7 Sterownik silnika 1,2 ltr. silnik 15
8 Zawory wtryskowe – 1,4 l; 1,6 l 10
9 Sterowanie ogrzewaniem;

Sterownik klimatyzacji;

Pomoc w parkowaniu;

Sterownik świateł zakrętowych.

5
10 Nie przypisano —
11 Elektrycznie regulowane lusterko wsteczne;

Elektryczne szyby.

7,5
12 Światło cofania 7,5
13 Jednostka sterująca silnika (dla pojazdów z automatyczną skrzynią biegów) 10
14 Silnik do świateł zakrętowych 10
15 Nawigacja PDA 5
16 Elektrohydrauliczne wspomaganie kierownicy;

Sterownik silnika – silnik benzynowy.

5
17 Lewe światło postojowe;

Oświetlenie tablicy rejestracyjnej.

5
18 Prawe światło postojowe 5
19 Radio;

Centralna jednostka sterująca.

5
20 Sterownik silnika 1,4 l; 1,9 l – silnik wysokoprężny 5
21 Światła stopu 10
22 Elementy obsługi ogrzewania;

Sterownik klimatyzacji;

Pomoc w parkowaniu;

Telefon komórkowy;

Zestaw wskaźników;

Czujnik kąta skrętu;

ESP;

Sterownik napięcia pojazdu.

7,5
23 Oświetlenie wnętrza, schowka i bagażnika 7,5
24 Zamek tylnej klapy 10
25 Podgrzewacze siedzeń 20
26 Podgrzewane dysze do spryskiwaczy szyb;

System czyszczenia szyby.

15
27 Nie przypisano —
28 Silnik benzynowy:

zawór AKF,

klapa sterująca.

10
29 Wtrysk – 1,2 l. silnik 10
30 Pompa paliwa – silnik benzynowy 15
31 Sonda lambda 10
32 Silnik Diesla:

Przełącznik świateł hamowania;

Pedał sprzęgła;

Tempomat;

Przekaźnik pompy paliwa;

Przekaźnik układu świec żarowych.

5
33 Jednostka sterująca silnika – silnik wysokoprężny 30
34 Sterownik silnika 1,4 l; 1,6 l silnik 30
Pompa paliwa – silnik diesla 15
35 Oświetlenie zestawu wskaźników i przełącznika 5
36 Światło drogowe 15/5 a)
37 Tylne światło przeciwmgielne 7,5
38 Światła przeciwmgielne 10
39 Dmuchacz 30
40 Wycieraczka tylnej szyby 10w 10
41 Nie przypisano —
42 Ogrzewanie tylnej szyby 25
43 Klakson 20
44 Wycieraczka szyby przedniej 20
45 Centralna jednostka sterująca dla systemu komfortu 15
46 Nie przypisano —
47 Zapalniczka;

Gniazdko w bagażniku a).

15
48 ABS 15
49 Kierunkowskazy 15
50 Radio;

Preinstalacja telefoniczna;

Moduł wielofunkcyjny.

10
51 Elektrycznie sterowane szyby (przód i tył) – lewa strona 25
52 Elektrycznie sterowane szyby (przód i tył) – prawa strona 25
53 Elektryczny dach przesuwno-uchylny 25
54 System alarmowy antykradzieżowy 15
55 Nie przypisano —
56 System czyszczenia reflektorów 25
57 Lewe światło mijania;

Regulacja zasięgu reflektorów.

15
58 Światła mijania po prawej stronie 15
a) Jeśli silnik jest już wyłączony, jeden podłączony element elektryczny może rozładować akumulator.

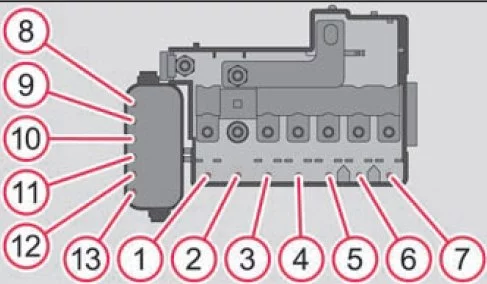

Skrzynka bezpieczników w komorze silnika (manualna skrzynia biegów)

Skoda Roomster (2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Alternator 175
2 Nie przypisano —
3 Wnętrze 80
4 Elektryczny system ogrzewania dodatkowego 60
5 Wnętrze 40
6 Świece żarowe;

Wentylator chłodziwa.

50
7 Elektrohydrauliczne wspomaganie kierownicy 50
8 ABS lub TCS lub ESP 25
9 Wentylator chłodnicy 30
10 Wentylator chłodnicy 5
11 ABS lub TCS lub ESP 40
12 Centralna jednostka sterująca 5
13 Automatyczna skrzynia biegów 5
Elektryczny system ogrzewania dodatkowego 30

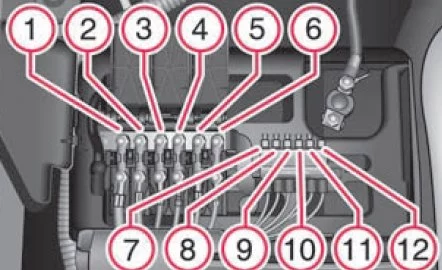

Skrzynka bezpieczników w komorze silnika (automatyczna skrzynia biegów)

Skoda Roomster (2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Alternator 175
2 Wnętrze 80
3 Elektryczny system ogrzewania dodatkowego 60
4 ABS lub TCS lub ESP 40
5 Elektrohydrauliczne wspomaganie kierownicy 50
6 Świece żarowe 50
7 ABS lub TCS lub ESP 25
8 Wentylator chłodnicy 30
9 System klimatyzacji 5
10 Wentylator chłodnicy 40
11 Centralna jednostka sterująca 5
12 Automatyczna skrzynia biegów 5
Elektryczny system ogrzewania dodatkowego 30

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
