Skoda Superb II (2008-2009) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Superb II z lat: 2008, 2009.

Skoda Superb II to druga generacja samochodu klasy wyższej produkowana w latach 2008-2015. Samochód ten zastąpił pierwszą generację Skody Superb.

Rocznik 2008-2009 to pierwsze lata produkcji Skody Superb II, podczas których samochód przeszedł wiele zmian w porównaniu do poprzednika. Nowy model oferowany był w wersjach sedan i liftback, a w 2009 roku do oferty dołączyła także wersja kombi.

W tym okresie Skoda Superb II oferowana była z różnymi silnikami benzynowymi i wysokoprężnymi, o pojemnościach od 1,4 do 3,6 litra i mocy od 105 do 260 KM. W zależności od wersji silnikowej, samochód mógł być wyposażony w manualną skrzynię biegów lub automatyczną skrzynię DSG.

Wprowadzenie nowej generacji oznaczało wprowadzenie nowoczesnych technologii, takich jak elektroniczny system kontroli stabilności (ESP), system kontroli trakcji (ASR) oraz system wspomagania hamowania (HBA). W wyższych wersjach wyposażeniowych dostępne były także systemy takie jak tempomat, klimatyzacja automatyczna, nawigacja satelitarna oraz skórzana tapicerka.

W sumie Skoda Superb II wyróżniała się przestronnym i eleganckim wnętrzem, nowoczesnymi technologiami i wygodą jazdy, co przyczyniło się do jej popularności na rynku samochodowym.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w komorze silnika

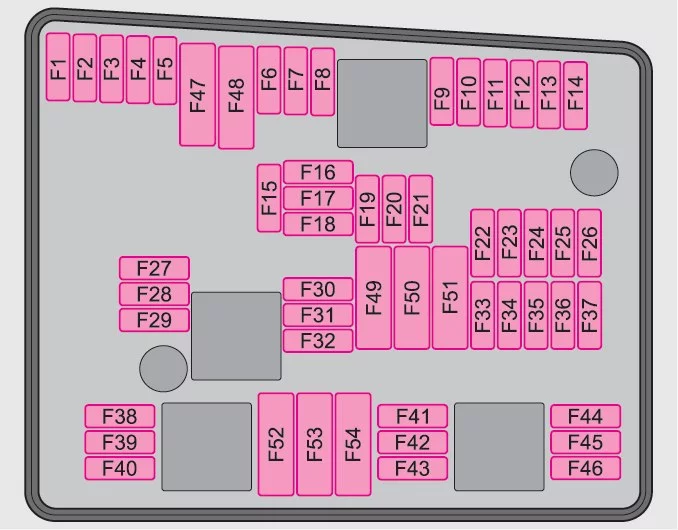

Wersja 1

Skoda Superb II (2008-2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
F1 Prawy przedni reflektor główny;

Prawy tylny reflektor.

30
F2 Zawory do ABS 20
F3 Nie przypisano —
F4 Nie przypisano —
F5 Klakson 15
F6 Zasilanie zacisku 15 (zapłon włączony) 40
F7 Nie przypisano —
F8 Nie przypisano —
F9 Zawory 10
F10 Nie przypisano —
F11 Sonda lambda 10
F12 Sonda lambda 15
F13 Jednostka sterująca automatycznej skrzyni biegów 15
F14 Nie przypisano —
F15 Pompa wodna 10
F 16 Nie przypisano —
F17 Zestaw wskaźników;

Dźwignia wycieraczek szyby przedniej;

Dźwignia kierunkowskazów.

5
F18 Wzmacniacz audio (nagłośnienie) 30
F19 Radio 15
F20 Telefon 5
F21 Nie przypisano —
F22 Nie przypisano —
F23 Jednostka sterująca silnika 10
F24 Jednostka sterująca dla magistrali danych CAN 5
F25 Nie przypisano —
F26 Nie przypisano —
F27 Zawór dozowania paliwa 15
F28 Jednostka sterująca silnika 15
F29 Główny przekaźnik 5
F30 Jednostka sterująca do ogrzewania postojowego 20
F31 Wycieraczka szyby przedniej 30
F32 Nie przypisano —
F33 Nie przypisano —
F34 Nie przypisano —
F35 Nie przypisano —
F36 Nie przypisano —
F37 Nie przypisano —
F38 Wentylator chłodnicy;

Zawory.

10
F39 Nie przypisano —
F40 Nie przypisano —
F41 Nie przypisano —
F42 Nie przypisano —
F43 Zapłon 30
F44 Nie przypisano —
F45 Nie przypisano —
F46 Nie przypisano —
F47 Przedni lewy główny reflektor;

Lewy tylny reflektor.

30
F48 Pompa do ABS 40
F49 Nie przypisano —
F50 Nie przypisano —
F51 Nie przypisano —
F52 Przekaźnik zasilania – zacisk a) 40
F53 Wyposażenie dodatkowe 50
F54 Nie przypisano —
a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane.

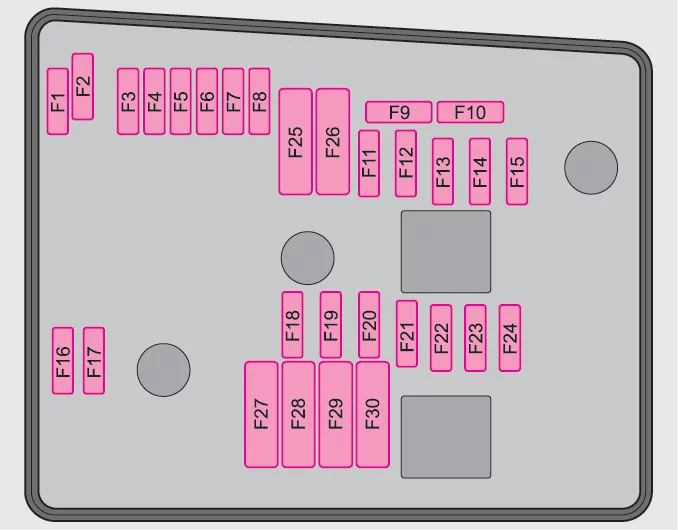

Wersja 2

Skoda Superb II (2008-2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
F1 Nie przypisano —
F2 Sterownik automatycznej skrzyni biegów DQ 200 30
F3 Obwód pomiarowy 5
F4 Zawory do ABS 30/20
F5 Sterownik automatycznej skrzyni biegów DQ250 15
F6 Zestaw wskaźników;

Dźwignia wycieraczek szyby przedniej;

Dźwignia kierunkowskazów.

5
F7 Zacisk zasilania 15;

Rozrusznik.

40
F8 Radio 15
F9 Telefon 5
F10 Jednostka sterująca silnika;

Przekaźnik główny.

5/10
F11 Jednostka sterująca do ogrzewania postojowego 20
F12 Jednostka sterująca dla magistrali danych CAN 5
F13 Jednostka sterująca silnika 15/30
F14 Zapłon 20
F15 Sonda lambda – benzyna 10
Przekaźnik układu świec żarowych i pompa paliwa – Diesel 5
F 16 Prawy przedni reflektor główny;

Prawy tylny reflektor.

30
F17 Klakson 15
F18 Wzmacniacz audio (nagłośnienie) 30
F19 Wycieraczka szyby przedniej 30
F20 Zawór dozowania paliwa 20
Pompa wodna 10
F21 Sonda lambda 10/15
F22 Nie przypisano —
F23 Główny przekaźnik 5
Zawory 10
Pompa wysokiego ciśnienia 15
F24 Wentylator 30/40
F25 Pompa do ABS 30/40
F26 Lewy główny reflektor 30
F27 Jednostka sterująca systemu świec żarowych 50
F28 Nie przypisano —
F29 Wyposażenie dodatkowe 50
F30 Przekaźnik zasilania – zacisk X a) 50
a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane.

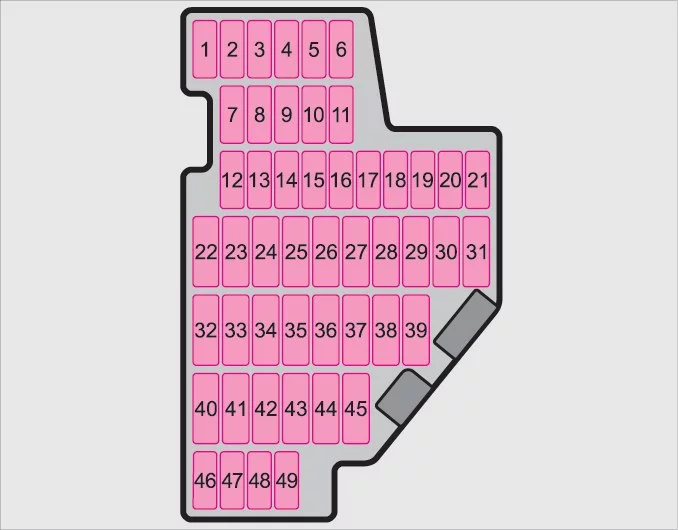

Skrzynka bezpieczników w desce rozdzielczej

Skoda Superb II (2008-2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Gniazdo diagnostyczne;

Sterownik silnika;

Przekaźnik EKP;

Sterownik EKP.

7,5
2 Jednostka sterująca ABS;

ESP;

Przełącznik systemu kontroli ciśnienia w oponach;

Czujnik hamulca.

5
3 Przełącznik i jednostka sterująca poduszki powietrznej 5
4 WIV;

Światła postojowe;

Ściemniane lusterko wsteczne;

Czujnik ciśnienia;

Preinstalacja telefoniczna.

5
5 Sterownik do regulacji wiązki reflektorów i obrotu reflektora;

Sterownik wspomagania parkowania.

5
6 Zestaw wskaźników;

Jednostka sterująca elektromechanicznego wspomagania kierownicy;

Haldex.

5
7 Ogrzewanie zaworu;

Miernik masy powietrza.

10
8 Jednostka sterująca do wykrywania przyczepy 5
9 Przekaźnik do ogrzewania postojowego 5
10 Adaptacyjny lewy główny reflektor 10
11 Adaptacyjny prawy główny reflektor 10
12 Centralny zamek drzwi przednich 10
13 Gniazdo diagnostyczne;

Włącznik światła;

Czujnik deszczu;

Zegar.

7,5
14 Centralny zamek i pokrywa maski 15
15 Centralna jednostka sterująca – oświetlenie wnętrza 7,5
16 System klimatyzacji 7,5
17 Centralny zamek tylnych drzwi 10
18 Nie przypisano —
19 Nie przypisano —
20 ABS;

ESP;

Wspomaganie ruszania pod górę.

5
21 Nie przypisano —
22 Dmuchawa powietrza do Climatronic 40
23 Przednie okno elektryczne 30
24 Blokada dźwigni zmiany biegów 5
25 Ogrzewanie tylnej szyby 25
Przekaźnik ogrzewania tylnej szyby do dodatkowego ogrzewania i wentylacji 30
26 Gniazdo zasilania w bagażniku 25
27 Przekaźnik pompy paliwa 15
Przekaźnik pompy paliwa;

Jednostka sterująca pompy paliwa;

Zawory wtryskowe.

20
28 Nie przypisano —
29 Nie przypisano —
30 Nie przypisano —
31 Nie przypisano —
32 Tylne okno elektryczne 30
33 Elektryczny dach przesuwno-uchylny 25
34 Alarm;

Klakson zapasowy.

5
35 Zapalniczka przednia i tylna 25
36 System czyszczenia reflektorów 20
37 Ogrzewanie przednich siedzeń 20
38 Podgrzewane tylne siedzenia 20
39 Nie przypisano —
40 Klimatyzacja wentylatorowa;

Przekaźnik do ogrzewania i wentylacji postojowej.

40
41 Nie przypisano —
42 Przełącznik światła 5
43 Urządzenie holownicze 15
44 Urządzenie holownicze 20
45 Urządzenie holownicze 15
46 Podgrzewane dysze spryskiwaczy szyby przedniej;

Przekaźnik ogrzewania i wentylacji postojowej;

Przełącznik ogrzewania fotela.

5
47 Nie przypisano —
48 Nie przypisano —
49 Nie przypisano —
