Skoda Yeti (2009) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Yeti z lat: 2009.

Skoda Yeti to kompaktowy SUV, który po raz pierwszy pojawił się na rynku w 2009 roku. Yeti został zbudowany na platformie Volkswagena, a w zależności od wyposażenia był dostępny z napędem na przednią lub obie osie.

Yeti zyskał popularność dzięki swojemu oryginalnemu designowi, funkcjonalności i przestronności. Był oferowany z różnymi silnikami benzynowymi i wysokoprężnymi, o mocy od 105 do 170 KM. Klienci mieli do wyboru także manualną lub automatyczną skrzynię biegów.

Yeti wyposażony był w wiele przydatnych funkcji, takich jak system nawigacji satelitarnej, klimatyzację automatyczną, tempomat, system kontroli trakcji i systemy bezpieczeństwa, takie jak system ABS i ESP. Model ten otrzymał także nagrodę „Auto roku 2010” w Czechach.

W 2009 roku Skoda wprowadziła również wersję z napędem na cztery koła, która była dostępna z silnikami wysokoprężnymi lub benzynowymi. Yeti 4×4 był popularny wśród kierowców szukających samochodu o dużym komforcie jazdy i możliwościach terenowych.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

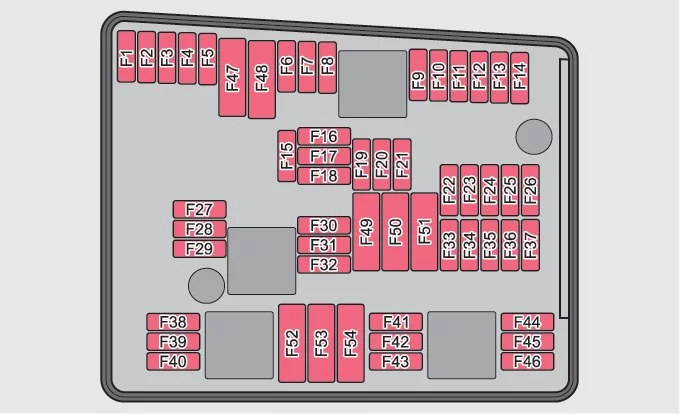

Skrzynka bezpieczników w komorze silnika (wersja 1)

Skoda Yeti (2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
F1 Centralna jednostka sterująca;

Prawy główny reflektor;

Prawa tylna jednostka oświetleniowa.

30
F2 Zawory do ABS 20
F3 Nie przypisano —
F4 Obwód pomiarowy 5
F5 Klakson 15
F6 Nie przypisano —
F7 Zawór dozowania paliwa 15
F8 Nie przypisano
F9 Filtr z węglem aktywnym;

Zawór recyrkulacji spalin.

10
F10 Pompa diagnostyki nieszczelności 10
F11 Sonda lambda przed katalizatorem;

Jednostką sterującą silnika.

10
F12 Sonda lambda za katalizatorem 10
F13 Jednostka sterująca automatycznej skrzyni biegów 15
F14 Nie przypisano —
F15 Pompa płynu chłodzącego 10
F 16 Nie przypisano
F17 Zestaw wskaźników;

Dźwignia wycieraczek szyby przedniej;

Dźwignia kierunkowskazów.

5
F18 Wzmacniacz audio (nagłośnienie) 30
F19 Radio 30
F20 Telefon 5
F21 Nie przypisano —
F22 Nie przypisano —
F23 Jednostka sterująca silnika 10
F24 Jednostka sterująca dla magistrali danych CAN 5
F25 Nie przypisano —
F26 Nie przypisano —
F27 Nie przypisano —
F28 Jednostka sterująca silnika 15
F29 Uruchamianie dobiegu pompy płynu chłodzącego 5
F30 Jednostka sterująca do ogrzewania postojowego 20
F31 Wycieraczka szyby przedniej 30
F32 Nie przypisano —
F33 Nie przypisano —
F34 Nie przypisano —
F35 Nie przypisano —
F36 Nie przypisano —
F37 Nie przypisano —
F38 Wentylator chłodnicy;

Zawory.

10
F39 Przełącznik pedału sprzęgła;

Przełącznik pedału hamulca.

5
F40 Cewki zapłonowe 20
F41 Nie przypisano —
F42 Uruchomienie pompy paliwowej 5
F43 Nie przypisano —
F44 Nie przypisano —
F45 Nie przypisano —
F46 Nie przypisano —
F47 Centralna jednostka sterująca;

Lewy główny reflektor;

Lewy tylny reflektor.

30
F48 Pompa do ABS 40
F49 Zasilanie zacisku 15 (zapłon włączony) 40
F50 Nie przypisano —
F51 Nie przypisano —
F52 Przekaźnik zasilania – zacisk X a) 40
F53 Wyposażenie dodatkowe 50
F54 Nie przypisano —
a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane.

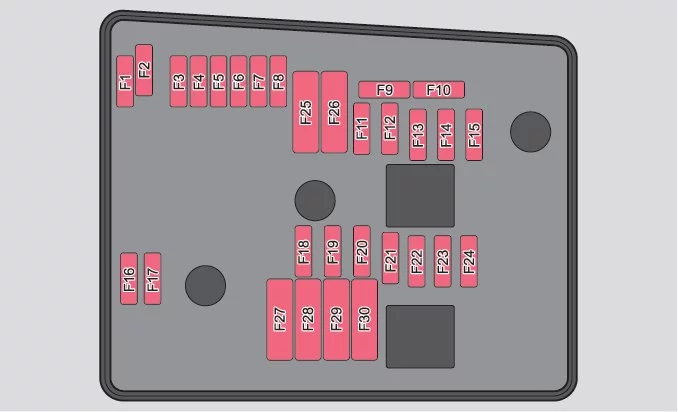

Skrzynka bezpieczników w komorze silnika (wersja 2)

Skoda Yeti (2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
F1 Nie przypisano —
F2 Sterownik automatycznej skrzyni biegów DQ 200 30
F3 Obwód pomiarowy 5
F4 Zawory do ABS 30/20
F5 Jednostka sterująca automatycznej skrzyni biegów 15
F6 Zestaw wskaźników;

Dźwignia wycieraczek szyby przedniej;

Dźwignia kierunkowskazów.

5
F7 Zacisk zasilania 15;

Rozrusznik.

40
F8 Radio 15
F9 Telefon 5
F10 Jednostka sterująca silnika;

Przekaźnik główny.

5/10
F11 Jednostka sterująca do ogrzewania postojowego 20
F12 Jednostka sterująca dla magistrali danych CAN 5
F13 Jednostka sterująca silnika 15/30
F14 Zapłon 20
F15 Sonda lambda;

Czujnik NOx;

Przekaźnik pompy paliwa.

15
Przekaźnik systemu świec żarowych 5
F 16 Centralna jednostka sterująca;

Prawy główny reflektor;

Prawa tylna jednostka oświetleniowa.

30
F17 Klakson 15
F18 Wzmacniacz do cyfrowego procesora dźwięku 30
F19 Wycieraczka szyby przedniej 30
F20 Pompa wodna 10
F21 Sonda lambda 10/15
F22 Przełącznik pedału sprzęgła;

Przełącznik pedału hamulca.

5
F23 Pompa powietrza wtórnego 5
Miernik masy powietrza 10
Pompa wysokiego ciśnienia paliwa 15
F24 Filtr z węglem aktywnym;

Zawór recyrkulacji spalin.

10
F25 Pompa do ABS 30/40
F26 Centralna jednostka sterująca;

Lewy główny reflektor;

Lewy tylny reflektor.

30
F27 Pompa powietrza wtórnego 40
System świec żarowych 50
F28 Nie przypisano —
F29 Zacisk zasilania 30 50
F30 Terminal Xa) 40
a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane.

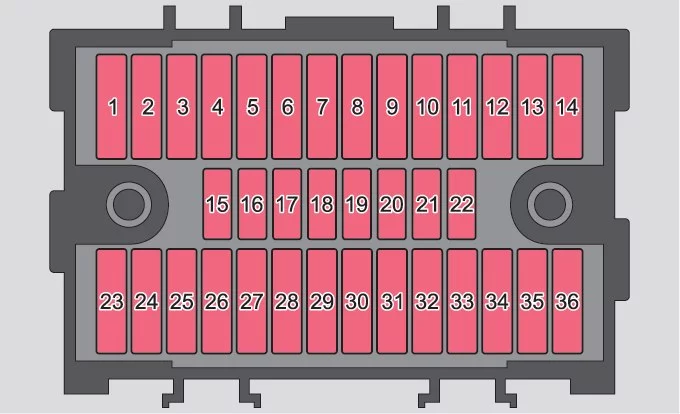

Skrzynka bezpieczników w desce rozdzielczej

Skoda Yeti (2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Ogrzewanie wentylacji skrzyni biegów (silnik wysokoprężny) 10
Jednostka sterująca automatycznej skrzyni biegów DQ200 10
2 Urządzenie holownicze 20
3 Urządzenie holownicze 15
4 Nie przypisano —
5 Dmuchawa do ogrzewania;

Wentylator chłodnicy;

Klimatyzacja;

Climatronic.

40
6 Wycieraczka tylnej szyby 15
7 Nie przypisano —
8 Urządzenie holownicze 15
9 Centralna jednostka sterująca – oświetlenie wnętrza 10
10 Czujnik deszczu;

Włącznik światła;

Gniazdo diagnostyczne.

10
11 Światła doświetlające zakręty po lewej stronie 10
12 Światła doświetlające zakręty po prawej stronie 10
13 Radio;

Zmieniarka do nawigacji mobilnej.

15
14 Urządzenie holownicze 5
15 Przełącznik światła 5
16 Podgrzewane dysze myjące;

Regulator podgrzewania siedzenia.

5
17 Jednostka sterująca do regulacji wiązki reflektorów i obrotu reflektora 5
18 Gniazdo diagnostyczne;

Sterownik silnika;

Czujnik hamulca.

10
19 Sterownik ABS;

ESP;

Przełącznik kontroli ciśnienia powietrza w oponach;

Sterownik wspomagania parkowania;

Przełącznik trybu Offroad.

5
20 Przełącznik i jednostka sterująca poduszki powietrznej 5
21 WIV;

Światła postojowe;

Ściemniane lusterka;

Czujnik ciśnienia;

Preinstalacja telefoniczna;

Miernik masy powietrza.

5
22 Zestaw wskaźników;

Jednostka sterująca elektromechanicznego wspomagania kierownicy;

Haldex.

5
23 Centralny zamek i pokrywa maski 15
24 Tylne okno elektryczne 30
25 Ogrzewanie tylnej szyby 25
Ogrzewanie szyby tylnej;

Ogrzewanie postojowe (ogrzewanie i wentylacja postojowa).

30
26 Gniazdo zasilania w bagażniku 20
27 Elektryczny dach przesuwno-uchylny;

Elektryczna osłona przeciwsłoneczna.

30
28 Przekaźnik pompy paliwa;

Jednostka sterująca pompy paliwa;

Zawory wtryskowe.

15
29 Przednie okno elektryczne 30
30 Zapalniczka przednia i tylna 20
31 System czyszczenia reflektorów 20
32 Ogrzewanie przednich siedzeń 20
33 Ogrzewanie;

Klimatyzacja;

Climatronic.

7,5
34 Alarm;

Klakson zapasowy.

5
35 Jednostka sterująca automatycznej skrzyni biegów DQ200 10
36 Nie przypisano —

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
