Subaru BRZ (2013-2019) – schematy bezpieczników i przekaźników

Rocznik 2013-2019
Zaktualizowano 25.09.2023
Subaru BRZ (2013-2019) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru BRZ z lat: 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

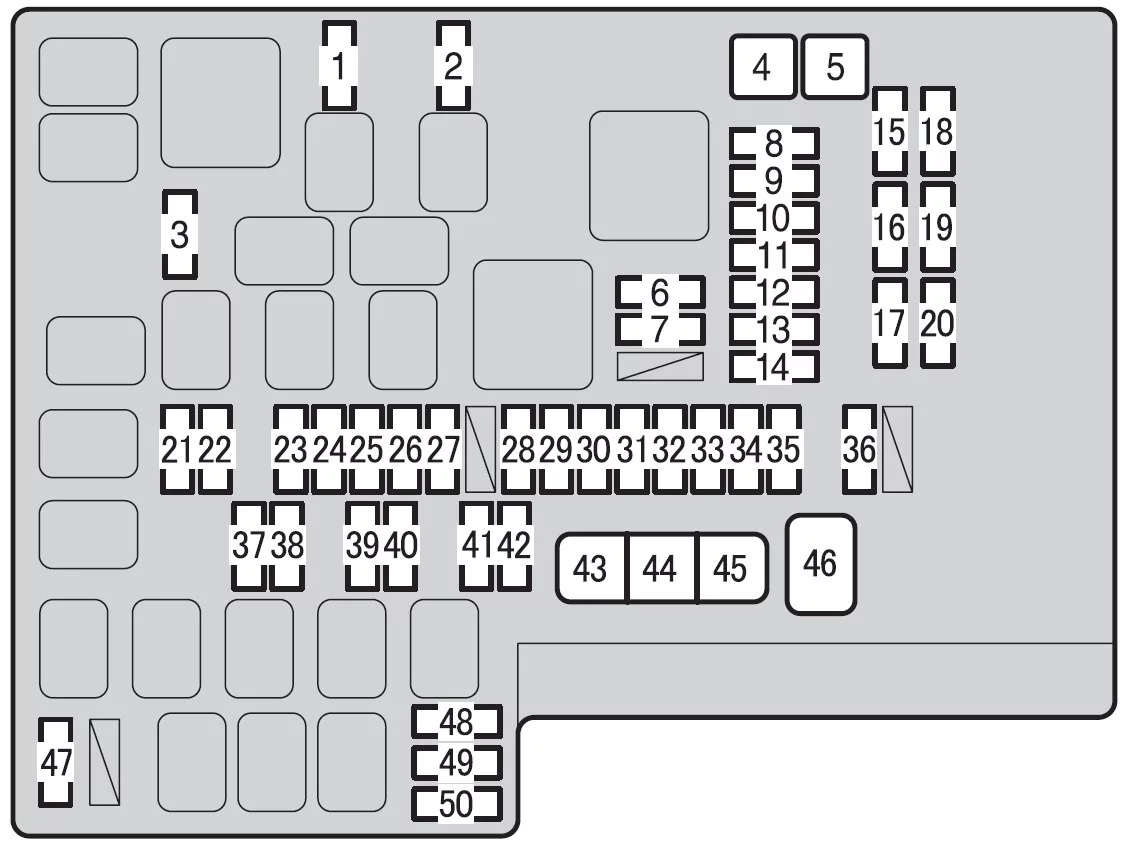

Skrzynka bezpieczników w komorze silnika

Subaru BRZ (2013-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 A Odmgławiacze zewnętrznych lusterek wstecznych
2 25 A Elektryczny wentylator chłodzący
3 7,5 A Jednostka sterująca silnika
4 40 A ABS
5 50 A System klimatyzacji
6 10 A Spryskiwacz szyby przedniej
7 30 A Wycieraczki
8 30 A Odmgławiacz tylnej szyby
9 10 A —
10 25 A Okno elektryczne (po stronie kierowcy)
11 25 A Elektryczny wentylator chłodzący
12 25 A —
13 25 A ABS
14 25 A Okno elektryczne (po stronie pasażera)
15 — Zapasowy bezpiecznik
16 — Zapasowy bezpiecznik
17 — Zapasowy bezpiecznik
18 — Zapasowy bezpiecznik
19 — Zapasowy bezpiecznik
20 — Zapasowy bezpiecznik
21 7,5 A System startowy
22 7,5 A 2013-2016: System ładowania

2017-2019: Nieużywany
23 7,5 A Układ blokady kierownicy
24 20 A Elektryczny zamek drzwi
25 15A Jednostka sterująca silnika
26 7,5 A Skrzynia biegów
27 7,5 A Dostęp bezkluczykowy z systemem uruchamiania za pomocą przycisku
28 15A Jednostka sterująca silnika
29 15A Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
30 15A System startowy
31 7,5 A Jednostka sterująca silnika
32 15A Kierunkowskazy, światła awaryjne
33 7,5 A Automatyczny system klimatyzacji, manometr i liczniki
34 20 A Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
35 30 A System poduszek powietrznych SRS, jednostka sterująca silnika
36 30 A Oświetlenie wewnętrzne, zdalny system dostępu bezkluczykowego, jednostka główna ECU
37 7,5 A Klakson
38 7,5 A Klakson
39 15A Reflektor lewy (światło mijania)
40 15A Reflektor prawy (światło mijania)
41 10 A Reflektor lewy (światło drogowe)
42 10 A Reflektor prawy (światło drogowe)
43 30 A Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
44 30 A —
45 40 A Układ rozruchowy, jednostka sterująca silnika
46 80 A Elektryczne wspomaganie kierownicy
47 15A System poduszek powietrznych SRS
48 7,5 A Zdalny system dostępu bezkluczykowego, jednostka główna ECU
49 20 A Wewnętrzne światło
50 7,5 A Jednostka sterująca silnika

Skrzynka bezpieczników pod tablicą rozdzielczą

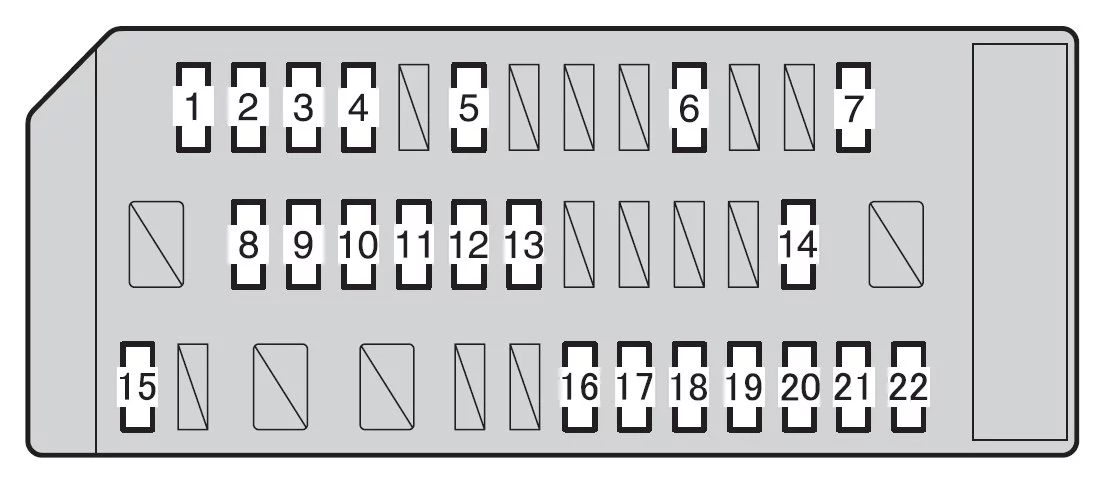

Skrzynka bezpieczników znajduje się pod deską rozdzielczą.

Subaru BRZ (2013-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A ECU korpusu głównego, zewnętrzne lusterka wsteczne
2 15A Gniazdo zasilania
3 10 A Oświetlenie
4 10 A Tylne światła
5 10 A System świateł do jazdy dziennej
6 10 A Nieużywany
7 7,5 A Światła stopu
8 7,5 A System diagnostyki pokładowej
9 7,5 A System klimatyzacji
10 10 A System klimatyzacji
11 10 A Lewe przednie światło przeciwmgielne
12 10 A Prawe przednie światło przeciwmgielne
13 7,5 A Światła zapasowe
14 10 A ABS, elektryczne wspomaganie kierownicy
15 7,5 A System startowy
16 15A 2013-2016: Nieużywany

2017-2019: System audio
17 15A Przenoszenie
18 7,5 A Manometr i liczniki, dostęp bezkluczykowy z systemem uruchamiania za pomocą przycisku
19 10 A Jednostka sterująca silnika
20 10 A Podgrzewacz lewego siedzenia
21 10 A Podgrzewacz prawego siedzenia
22 7,5 A 2013-2016: Nieużywany

2017-2019: System audio
23 15A Gniazdo zasilania

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
