Subaru Impreza GK/GT (2017-2020) – schematy bezpieczników i przekaźników
Rocznik 2017-2020
Zaktualizowano 30.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru Impreza GK/GT z lat: 2017, 2018, 2019, 2020.
Sprawdzanie oraz wymiana bezpieczników Subaru Impreza GK/GT (2017-2020)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Subaru Impreza GK/GT (2017-2020)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

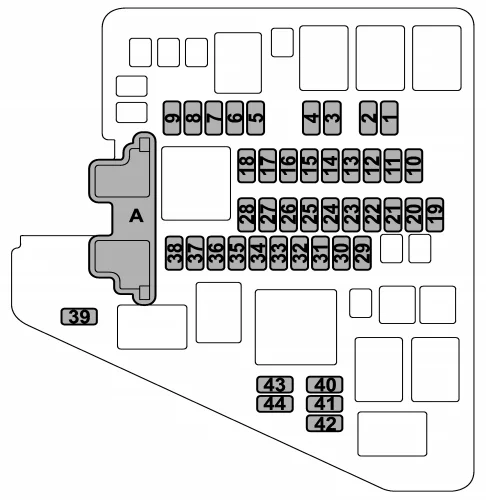

Komora silnika Subaru Impreza GK/GT (2017-2020)
Skrzynka bezpieczników umieszczona po lewej stronie komory silnika.
| Numer | Opis | Ampery [A] |
| A | Główny bezpiecznik | |
| 1 | Klakson | 7,5 |
| 2 | 7,5 | |
| 3 | Reflektor prawy – światło mijania | 15 |
| 4 | Reflektor lewy – światło mijania | 15 |
| 5 | ACTGS (2017-2018) | 7,5 |
| 6 | Reflektor prawy – światło drogowe | 10 |
| 7 | Reflektor lewy – światło drogowe | 10 |
| 8 | Tylne światła | 10 |
| 9 | System wykrywania osób zajmujących siedzenia | 10 |
| 10 | Pokładowy system diagnostyczny OBD | 7,5 |
| 11 | Tylne światła do jazdy (przełącznik) | 7,5 |
| 12 | JB-B | 30 |
| 13 | Alarm | 15 |
| 14 | Pompa paliwowa | 20 |
| 15 | D-OP + B / Pusty | 7,5 |
| 16 | MB-B | 10 |
| 17 | centralny zamek | 15 |
| 18 | DCM | 10 |
| 19 | Czujnik prędkości | 20 |
| 20 | Zmienna prędkość jazdy | 7,5 |
| 21 | Cewki zapłonowe | 15 |
| 22 | kompresja, zawór AVCS | 10 |
| 23 | E / G2 | 10 |
| 24 | Pusty | – |
| 25 | Pusty | – |
| 26 | Przekaźnik grzałki sondy lambda | 20 |
| 27 | E / G1 | 15 |
| 28 | Pusty | – |
| 29 | Centralny zamek, radiomagnetofon, zegar, światło cofania | 30 |
| 30 | Ogrzewane tylne szyby | 25 |
| 31 | System nagłośnieniowy | 20 |
| 32 | dynamiczna kontrola stabilności pojazdu VDC SOL | 30 |
| 33 | Główny wentylator chłodzący | 25 |
| 34 | Dodatkowy wentylator chłodzący | 25 |
| 35 | Ogrzewana przednia szyba – przekaźnik | 10 |
| 36 | Przednie światła przeciwmgielne | 15 |
| 37 | Wentylator nagrzewnicy | 15 |
| 38 | 15 | |
| 39 | Pusty | – |
| 40 | Przednia wycieraczka | 30 |
| 41 | Spryskiwacz przedniej szyby | 15 |
| 42 | Tylna wycieraczka | 15 |
| 43 | Pusty | – |
| 44 | Pusty | – |
Przedział pasażerski Subaru Impreza GK/GT (2017-2020)
Znajduje się po stronie kierowcy, na dole deski rozdzielczej, za osłoną ochronną.
| Numer | Opis | Ampery [A] |
| 1 | Pusty | – |
| 2 | Zapalniczka | 20 |
| 3 | IG A-1 | 7,5 |
| 4 | System audio, nawigacja | 15 |
| 5 | IG B-2 | 15 |
| 6 | Pusty | – |
| 7 | Gniazdo zasilania 12 V | 15 |
| 8 | Klimatyzacja | 15 |
| 9 | Klimatyzacja | 7,5 |
| 10 | IG B-1 | 7,5 |
| 11 | Pusty | – |
| 12 | Pusty | – |
| 13 | IG A-3 | 7,5 |
| 14 | JEDNOSTKA + B | 7,5 |
| 15 | Zestaw wskaźników (zespół instrumentów) | 7,5 |
| 16 | Pusty | – |
| 17 | Lusterko wsteczne | 7,5 |
| 18 | LAMPA IG | 7,5 |
| 19 | IG A-2 | 10 |
| 20 | Poduszki powietrzne | 10 |
| 21 | Pusty | – |
| 22 | STRG / H | 15 |
| 23 | Światła dzienne | 10 |
| 24 | Pusty | – |
| 25 | Pusty | – |
| 26 | służy jednocześnie do resetowania kodów błędów w komputerze i zasilania radia | 10 |
| 27 | Klimatyzacja + B (2019) | – |
| 28 | Tylne światła przeciwmgielne | 20 |
| 29 | Pusty | – |
| 30 | Pusty | – |
| 31 | Pusty | – |
| 32 | Światła postojowe, światła tablicy rejestracyjnej, światła postojowe, światła zestawu wskaźników | 7,5 |
| 33 | Stacyjka, rozrusznik | 7,5 |
| 34 | Pusty | – |
| 35 | Pusty | – |
| 36 | Stacyjka, rozrusznik | 7,5 |
| 37 | Światła stopu | 7,5 |
| 38 | System EyeSight | 7,5 |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
