Subaru Outback (1999-2000) – schematy bezpieczników i przekaźników

Rocznik 1999-2000
Zaktualizowano 30.01.2025
Subaru Outback (1999-2000) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru Outback z lat: 1999, 2000.

Sprawdzanie oraz wymiana bezpieczników Subaru Outback (1999-2000)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Subaru Outback (1999-2000)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

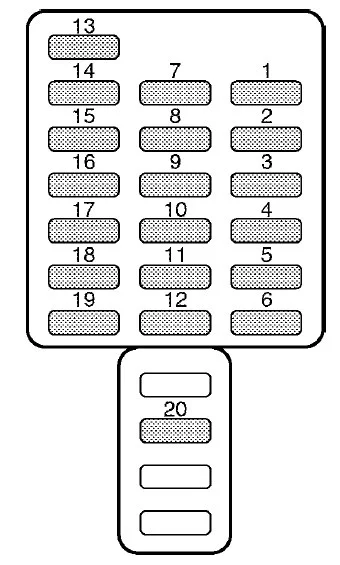

Przedział pasażerski Subaru Outback (1999-2000)

Skrzynka bezpieczników znajduje się za osłoną po lewej stronie kierownicy.

Subaru Outback (1999-2000) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15A Wentylator nagrzewnicy
2 15A Wentylator nagrzewnicy
3 15A Zamek elektryczny, dostęp bezkluczykowy
4 20A Zapalniczka do papierosów, zdalnie sterowane lusterka wsteczne
5 10 A Światło tylne, światło postojowe
6 15A Poduszka powietrzna SRS
7 15A Przednie światło przeciwmgielne
8 30A Elektrozawór ABS
9 15A Radio, Zegar
10 15A Przyczepa
11 15A Układ zapłonowy silnika, poduszka powietrzna SRS
12 10 A Regulacja jasności podświetlenia
13 15A Pompa paliwowa
14 10 A Wycieraczka i spryskiwacz tylnej szyby
15 30A Wycieraczka i spryskiwacz szyby przedniej
16 20A Światło hamowania
17 15A Klimatyzator
18 15A Światło cofania, tempomat, kontrola ABS
19 20A Podgrzewacz lusterek, odmrażacz wycieraczek
20 20A Gniazdo zasilania akcesoriów, ogrzewanie siedzenia

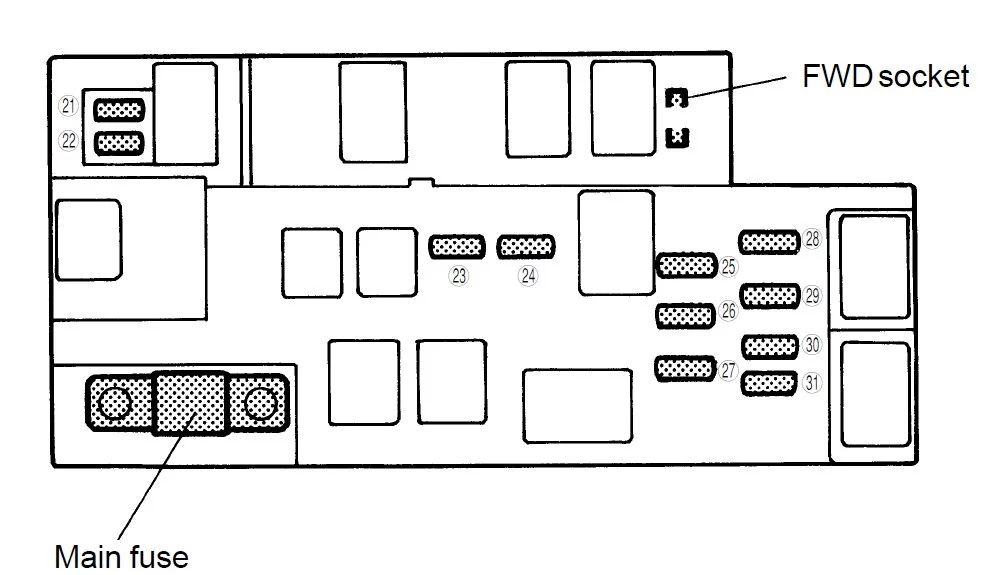

Skrzynka bezpieczników w komorze silnika Subaru Outback (1999-2000)

Subaru Outback (1999-2000) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
21 20A Wentylator chłodnicy (główny)
22 20A Wentylator chłodnicy (podrzędny)
23 20A Odmgławiacz tylnej szyby
24 15A Migacz ostrzegawczy, klakson
25 15A Licznik, lampka ostrzegawcza systemu poduszek powietrznych SRS
26 10 A Jednostka sterująca automatycznej skrzyni biegów, JEDNOSTKA ABS
27 10 A Alternator
28 15A Reflektor (prawa strona)
29 15A Reflektor (lewa strona)
30 20A Przełącznik oświetlenia
31 15A Zegar, oświetlenie wnętrza

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
