Suzuki Wagon R (2009-2019) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki Wagon R z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Suzuki Wagon R to model samochodu osobowego klasy mikrovan produkowany przez japońską markę Suzuki. To popularny model, który zyskał uznanie na rynkach globalnych ze względu na swoją praktyczność, wygodę i kompaktowe rozmiary. Oto kilka kluczowych informacji o Suzuki Wagon R:

  1. Design i Stylizacja: Suzuki Wagon R charakteryzuje się charakterystycznym pudełkowatym kształtem, który maksymalizuje przestrzeń w kabinie. Proste linie nadwozia i pionowe tylne drzwi sprawiają, że model ten jest wyjątkowy wizualnie.
  2. Przestronność: Mimo kompaktowych rozmiarów, Wagon R oferuje niesamowicie przestronne wnętrze. Wysoka sylwetka pozwala na dużo miejsca wewnątrz, zarówno dla pasażerów, jak i bagażu.
  3. Różne Wersje: Model Wagon R dostępny jest w różnych wersjach, w tym jako standardowy mikrovan oraz wersje zwiększonej pojemności i wersje hybrydowe, oferujące większą wydajność paliwową.
  4. Silniki: W zależności od wersji i regionu, Wagon R oferuje różne jednostki napędowe, zazwyczaj małej pojemności, ale zapewniające wystarczającą moc do codziennej jazdy w mieście.
  5. Wydajność Paliwowa: Suzuki Wagon R słynie z efektywnej wydajności paliwowej, co jest szczególnie ważne w miejskich warunkach.
  6. Wnętrze i Wyposażenie: Wnętrze modelu Wagon R jest proste i funkcjonalne, z wygodnymi siedzeniami i ergonomicznym układem elementów kontrolnych. Wersje wyposażeniowe oferują różne opcje, w tym systemy multimedialne, klimatyzację i inne udogodnienia.
  7. Miejska Jazda: Dzięki kompaktowym rozmiarom i zwrotności, Suzuki Wagon R jest doskonałym wyborem do poruszania się po zatłoczonych miastach.
  8. Popularność: Model Wagon R zdobył uznanie w wielu regionach ze względu na swoją praktyczność, komfort i oszczędność paliwa.
  9. Globalna Dostępność: Suzuki Wagon R jest popularny na rynkach globalnych, dostępny w różnych krajach i regionach.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy. Zdejmij pokrywę skrzynki bezpieczników, wciskając na obu końcach i zdejmując pokrywę.

Suzuki Wagon R (2009-2019) - schematy bezpieczników i przekaźników

Suzuki Wagon R (2009-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Światła stop
2 30 Silnik dmuchawy
3 10 STSIG
4 15 Akcesorium
5 10 Tylne światło przeciwmgielne
6 10 Światło tylne
7 7,5 CNG
8 10 Zapasowe światło
9 10 ABS
10 10 Licznik
11 15 Cewka zapłonowa
12 20 Spryskiwacz do szyb
13 10 IG2 SIG
14 10 IG1 SIG
15 10 Poduszka powietrzna
16 – Nieużywany
17 20 Zamek od drzwi
18 15 Klakson i światła awaryjne
19 15 Tylny odmgławiacz
20 10 Światło kopułkowe
21 30 Zasilanie okna

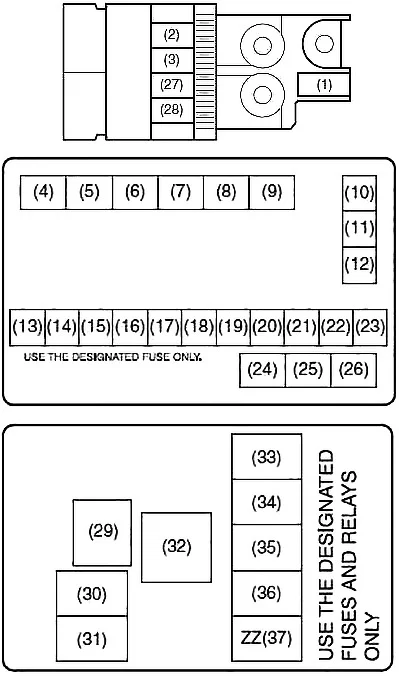

Schemat skrzynki bezpieczników w komorze silnika

Bezpiecznik główny, bezpieczniki pierwotne i niektóre bezpieczniki pojedyncze znajdują się w komorze silnika. Jeśli główny bezpiecznik się przepali, żaden element elektryczny nie będzie działał. W przypadku przepalenia głównego bezpiecznika nie będzie działać żaden element elektryczny w odpowiedniej grupie obciążenia.

Suzuki Wagon R (2009-2019) - schematy bezpieczników i przekaźników

Aby wyjąć bezpiecznik, użyj ściągacza bezpieczników znajdującego się z tyłu pokrywy skrzynki bezpieczników. Natężenie prądu każdego bezpiecznika jest pokazane z tyłu pokrywy skrzynki bezpieczników.

Numer Ampery [A] Opis
1 80 Całe obciążenie elektryczne
2 50 Kopuła, światło tylne, tylny odmgławiacz, zamek drzwi
3 50 Okno elektryczne, grzejnik, wycieraczka, zapłon
10 30 Bezpiecznik modułu sterującego ABS 2
11 40 Wspomaganie kierownicy
12 40 Bezpiecznik modułu sterującego ABS 1
13 30 Stacyjka
14 10 Sprężarka klimatyzacji
15 7,5 CNG VLV (*1)
15 Światła drogowe (lewe) (*2)
16 15 Przednie światło przeciwmgielne
17 30 Wentylator chłodnicy
18 – Nieużywany
19 15 Reflektor (lewy) (*1)
15 Światła drogowe (prawe) (*2)
20 15 Reflektor (prawy) (*1)
20 15 Światła drogowe (lewe) (*2)
– Nieużywany
21 15 Światła mijania (prawe) (*2)
22 30 Start silnika
23 15 Wtrysk paliwa
27 80 Reflektor, sprężarka powietrza, przednie światło przeciwmgielne, wentylator chłodnicy
28 80 Wspomaganie kierownicy, ABS
29 30 Pompa T/M
30 10 T/M
31 10 T/M2
32 – Nieużywany
33 – Nieużywany
34 – Nieużywany
35 – Nieużywany
36 – Nieużywany
37 – Nieużywany
Przekaźniki
4 Przekaźnik przednich świateł przeciwmgielnych
5 Przekaźnik silnika rozruchowego
6 Przekaźnik CNG VLV (*1)
Nieużywane (*2)
7 Nieużywane (*1)
Światła mijania (lewe) Przekaźnik (*2)
8 Przekaźnik sprężarki klimatyzacji
9 Nieużywane (*1)
Światła mijania (prawe) Przekaźnik (*2)
24 Przekaźnik wentylatora chłodnicy
25 Przekaźnik pompy paliwa
26 Główny przekaźnik
* 1) WAGON R: Typ-1
* 2) WAGON R: Typ-2

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów

Podobne modele
