Toyota Avensis T250 (2003-2009) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Avensis T250 z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Toyota Avensis T250 to trzecia generacja modelu Avensis, produkowana w latach 2003-2008. Ten model kontynuował tradycję poprzednich wersji, oferując nowoczesny design, komfort i wydajność, które były charakterystyczne dla serii Avensis. Oto kilka kluczowych informacji na temat Toyota Avensis T250:

Design i Rozmiar: Avensis T250 został zaprojektowany z myślą o bardziej nowoczesnym wyglądzie. Samochód cechował się dynamicznymi liniami, wyrazistym przodem i zaokrąglonymi kształtami. Wprowadzono zarówno wersje nadwozia sedan, jak i kombi, co pozwoliło dostosować samochód do różnych potrzeb klientów.

Wnętrze i Komfort: Wnętrze Avensisa T250 zaprojektowano, aby zapewnić komfortową i funkcjonalną przestrzeń dla kierowcy i pasażerów. Materiały wykończeniowe były solidne, a ergonomia deski rozdzielczej ułatwiała obsługę urządzeń i systemów. Przestronne wnętrze wpływało na wygodę podróżowania.

Silniki i Wydajność: Model Avensis T250 był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslowskimi silnikami. Dostępne silniki cechowały się ekonomicznością i oszczędnością paliwa, a także odpowiednimi osiągami.

Bezpieczeństwo i Technologia: Trzecia generacja Avensisa wprowadziła wiele ulepszeń w dziedzinie technologii i bezpieczeństwa. Oferowano zaawansowane systemy bezpieczeństwa, takie jak systemy kontroli trakcji i stabilizacji, poduszki powietrzne oraz opcjonalne systemy wspomagające jazdę.

Zróżnicowane Wyposażenie: Avensis T250 oferował różnorodne poziomy wyposażenia, co pozwalało klientom wybrać opcje i technologie odpowiednie dla ich potrzeb. Wersje wyposażeniowe obejmowały różne udogodnienia i systemy, w tym zaawansowane systemy multimedialne i nawigacyjne.

Ewolucja: Po trzeciej generacji Avensis, nastąpiły kolejne odsłony modelu, które przyniosły dalsze ulepszenia w obszarze designu, technologii i wydajności. Każda generacja kontynuowała dążenie do doskonalenia i dostarczania wartości klientom.

Podsumowanie: Toyota Avensis T250 była ważnym modelem w historii Avensisa, kontynuując tradycję serii i dostarczając nowoczesny design, komfort oraz technologiczne udogodnienia. Trzecia generacja Avensisa z pewnością wpłynęła na dalszy rozwój tego modelu i kształtowanie trendów w segmencie samochodów średniej klasy.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

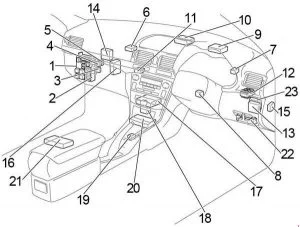

LHD (kierownica po lewej stronie)

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników

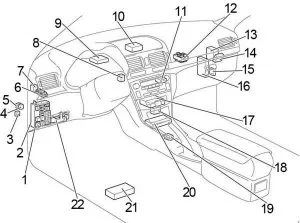

RHD (kierownica po prawej stronie)

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników
Bezpiecznik Opis
1 Skrzynka bezpiecznikowa
2 Przekaźnik integracyjny
3 Przekaźnik otwarcia obwodu
4 Przekaźnik tylnych świateł przeciwmgielnych
5 Przekaźnik odmgławiacza tylnej szyby
6 Skrzynka przekaźników
7 Przekaźnik kierunkowskazów
8 Wzmacniacz klucza transpondera
9 EPS ECU
10 Komputer z kluczem transpondera
11 Wzmacniacz antenowy
12 Blok połączeń
13 Przekaźnik wycieraczek
14 Odbiornik kontroli drzwi
15 ECU kontroli poziomu świateł przednich
16 Silnik i ECT ECU (A / T)
ECU silnika (M / T)
17 Zespół sterowania klimatyzacji
18 Złącze opcjonalne (ECU nawigacji)
19 Sterowanie blokadą zmiany biegów ECU
20 Zespół czujnika poduszki powietrznej
21 ECU nawigacji
22 Dodatkowa skrzynka bezpieczników
23 RHD: ECU przeciwkradzieżowy

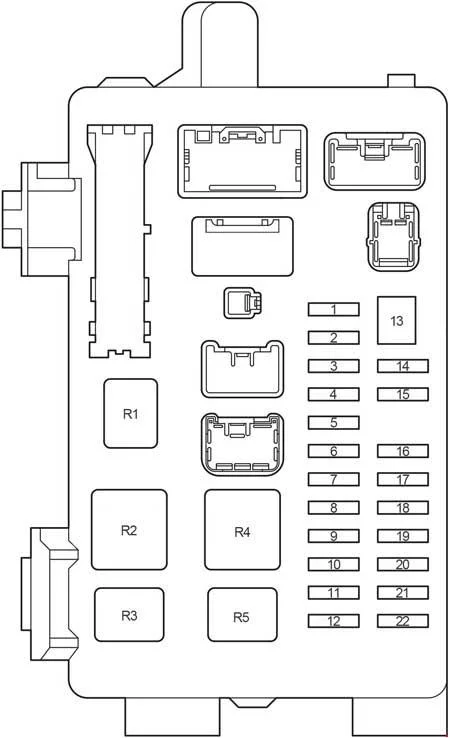

Skrzynka bezpieczników przedziału pasażerskiego

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników
Bezpiecznik Ampery [A] Opis
1 IGN 10 System poduszek powietrznych SRS;

Wskaźnik i mierniki;

Układ rozruchowy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

2 S/ROOF 20 Rozsuwany dach
3 RR FOG 7,5 Tylne światło przeciwmgielne
4 FR FOG 15 Przednie światło przeciwmgielne;

Lampka kontrolna.

5 AM1 25 System startowy;

Bezpieczniki „CIG”, „RAD NO.1”.

6 PANEL 7,5 Oświetlenie zestawu wskaźników;

Oświetlenie tablicy przyrządów;

Elektronicznie sterowana skrzynia biegów;

Wyświetlacz wielofunkcyjny;

Oświetlenie schowka podręcznego;

Oświetlenie konsoli;

Czyszczenie reflektorów;

Przednie światło przeciwmgielne;

System parkowania TOYOTA.

7 RR WIP 20 Tylna wycieraczka i spryskiwacz
8 GAUGE2 7,5 Światło cofania;

System poziomowania reflektorów;

Kierunkowskazy i światła awaryjne.

9 CIG 15 Zapalniczka
10 HTR 10 Ogrzewacze siedzeń;

Klimatyzacja.

11 – – –
12 RAD NO.1 7,5 System audio;

Wielofunkcyjny wyświetlacz;

Elektrycznie sterowane lusterka wsteczne;

Licznik i mierniki;

Gniazdko elektryczne.

13 PWR SEAT 30 Fotel elektryczny
14 TAIL 10 Światła tylne;

Światła postojowe;

Oświetlenie tablicy rejestracyjnej;

Światło bagażnika;

System automatycznego sterowania światłami;

Przednie światło przeciwmgielne;

Tylne światło przeciwmgielne;

Licznik kombinacji.

15 OBD2 7,5 System diagnostyki pokładowej
16 P / POINT 15 Gniazdo zasilania
17 DOOR 25 System zamka elektrycznego
18 WIP 25 Wycieraczka i spryskiwacz przedniej szyby;

Czyszczenie reflektorów.

19 ECU-IG 7,5 Elektryczne wentylatory chłodzące;

Układ ładowania;

ABS;

System kontroli stabilności pojazdu;

Elektryczne wspomaganie kierownicy.

20 S-HTR 20 Ogrzewacze siedzisk
21 GAUGE1 10 Podświetlenie przełączników;

Wyświetlacz informacyjny;

Przekaźnik integracji;

Wskaźniki i mierniki;

System kontroli blokady zmiany biegów;

Elektronicznie sterowana skrzynia biegów;

Automatyczne przeciwodblaskowe lusterko wsteczne;

Wycieraczki szyby przedniej;

Hamulec postojowy.

22 STOP 15 Światło stop;

System kontroli blokady zmiany biegów;

ABS;

Wysoko zamontowane światło stopu;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

Przekaźnik
R1 – –
R2 HTR Podgrzewacz
R3 SEAT HTR Podgrzewacz siedzenia
R4 IG1 Zapłon
R5 TAIL Światła tylne

Dodatkowa skrzynka bezpieczników przedziału pasażerskiego

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników
Bezpiecznik Ampery [A] Opis
1 – – –
2 P-RR P / W 20 Zasilanie okna
3 P-FR P / W 20 Zasilanie okna
4 D-RR P / W 20 Zasilanie okna
5 D-FR P / W 20 Zasilanie okna
6 ECU-B 1 7,5 Wielomodowa ręczna skrzynia biegów
7 FUEL OPN 10 Otwieracz drzwi wlewu paliwa
8 FR DIC 20 Odmrażacz przedniej szyby;

Bezpiecznik „MIR HTR”.

9 – – –
10 DEF I/UP 7,5 System klimatyzacji
11 ST 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Wyświetlacz informacyjny;

Układ rozruchowy.

12 MIR HTR 10 Odmgławiacz zewnętrznego lusterka wstecznego
13 RAD NO.2 15 System audio;

Wyświetlacz informacyjny.

14 DOME 7,5 Oświetlenie wewnętrzne;

Oświetlenie osobiste;

Oświetlenie stóp;

Oświetlenie drzwi;

Oświetlenie bagażnika;

Światła próżności.

15 ECU-B 2 7,5 System klimatyzacji;

Bezprzewodowe sterowanie zamkiem drzwi.

16 PWR SEAT 30 Fotel elektryczny

Skrzynka przekaźnika przedziału pasażerskiego

LHD

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników

RHD

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników
Numer Przekaźnik
R1 Odmrażacz przedniej szyby (FR DEICER)
R2 Gniazdo zasilania (P / POINT)
R3 Przednie światło przeciwmgielne (FR FOG)
R4 Rozrusznik (ST)

Sedan

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników

Liftback

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników

Wagon

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników
Numer Opis
R1 Wzmacniacz mikrofonu telefonicznego
R2 Przekaźnik sterujący i silnik szyberdachu
R3 Silnik i przekaźnik tylnej wycieraczki

Komora silnika

1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników

1CD-FTV

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników
Numer Opis
1 Elektroniczna jednostka sterująca
2 Dodatkowa skrzynka bezpieczników
3 Skrzynka bezpiecznikowa
4 Sterowanie reflektorami po lewej stronie
5 Skrzynka przekaźników
6 Przekaźnik sterujący spryskiwacza reflektorów
7 Sterowanie reflektorami po prawej stronie
8 ECU kontroli poślizgu z siłownikiem (z VSC)
9 ECU kontroli poślizgu z siłownikiem (bez VSC)
10 Przekaźnik świecy żarowej
11 Zespół podgrzewacza mocy

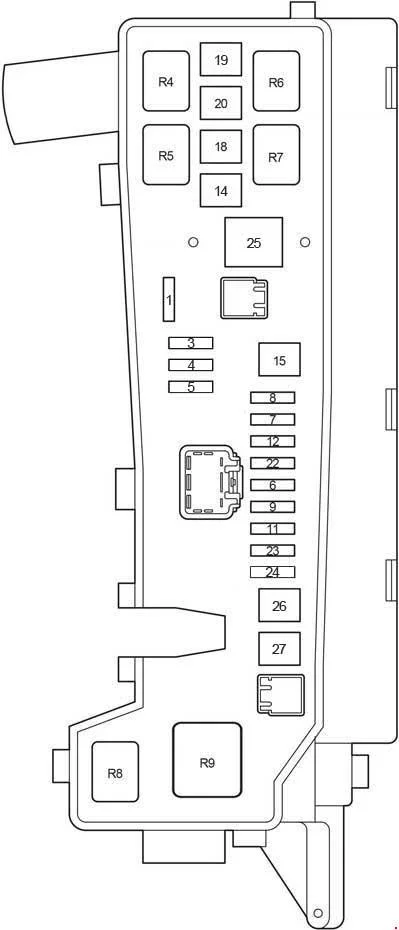

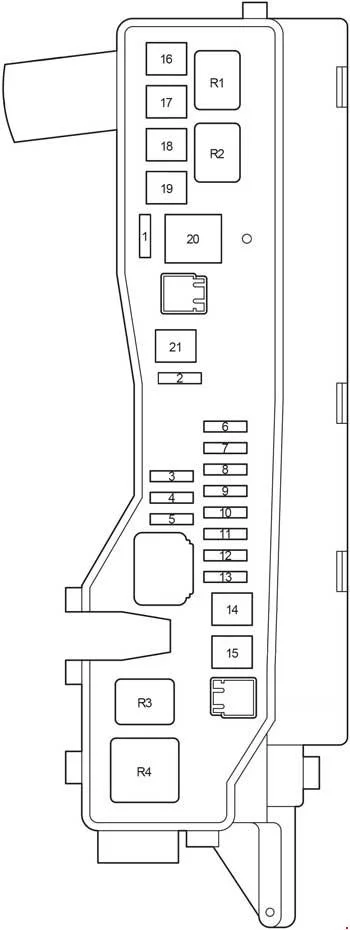

Skrzynka bezpiecznikowa komory silnika

1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników

1CD-FTV

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników
Numer Nazwa Ampery [A] Opis
1 – – –
2 VSC 25 1CD – FTV:ABS, VSC
ABS 25 1CD – FTV:ABS
3 – – –
4 – – –
5 – – –
6 ALT-S 7,5 System ładowania
7 DCC 30 Bezpieczniki „ECU-B NO.2”, „DOME”, „RAD NO.2”
8 AM2 30 System startowy;

Bezpieczniki „ST”, „IGN”.

9 HAZARD 10 Kierunkowskazy i światła awaryjne
10 F-HTR 25 1CD – FTV:

Nagrzewnica paliwa

11 HORN 15 Klakson
12 EFI 20 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Bezpieczniki „EFI nr 1”, „EFI nr 2”.

13 PWR HTR 25 1CD – FTV:

Nagrzewnica elektryczna

14 RR DEF 30 Odmgławiacz tylnej szyby
15 MAIN 40 Czyszczenie reflektorów;

Reflektory;

Bezpieczniki „H-LP HI LH”, „H-LP HI RH”, „H-LP LH”, „H-LP RH”

16 AM1 NO.1 50 1CD – FTV:„ACC”, „CIG”, „RAD NO.1”,

„ECU-B NO.1”, „FL P / W”, „FR P / W”,

„RL P / W”, „ RR P / W ”

17 H / CLN 30 Czyszczenie reflektorów
18 HTR 40 Klimatyzator;

Nagrzewnica.

19 CDS 30 Elektryczny wentylator chłodzący
20 RDI 40 1CD – FTV, 1ZZ-FE, 3ZZ-FE:

Elektryczny wentylator chłodzący

30 1AZ-FE, 1AZ-FSE:

Elektryczny wentylator chłodzący

21 VSC 50 1CD – FTV:

ABS, VSC

ABS 40 1CD – FTV:

ABS

22 IG2 15 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:

Układ rozruchowy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

23 THROTTLE 10 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:

Elektroniczny układ sterowania przepustnicą

ETCS 10 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:

Elektroniczny układ sterowania przepustnicą

24 A / F 20 1AZ-FSE, 1AZ-FE:

Czujnik stosunku powietrza do paliwa

25 – – 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: –
26 – – 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: –
27 EMPS 50 1ZZ-FE, 3ZZ-FE:

Elektryczne wspomaganie kierownicy

Przekaźnik
R1 EFI MAIN 1CD – FTV:

Jednostka sterująca silnika

R2 EDU 1CD – FTV:

Jednostka sterująca silnika

R3 FAN NO.3 1CD – FTV:

Elektryczny wentylator chłodzący

R4 FAN NO.1 Elektryczny wentylator chłodzący
R5 FAN NO.2 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:

Elektryczny wentylator chłodzący

R6 – 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:
R7 FAN NO.3 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:

Elektryczny wentylator chłodzący

R8 – 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: –
R9 EMPS 1ZZ-FE, 3ZZ-FE:

Elektryczne wspomaganie kierownicy

Skrzynka przekaźników komory silnika

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników
Numer Nazwa Ampery [A] Opis
1 H-LP HI LH 10 Reflektor lewy (światło drogowe)
2 H-LP HI RH 10 Reflektor prawy (światła drogowe);Wskaźnik i mierniki.
3 H-LP LH 15 Reflektor lewy (światło mijania)
4 H-LP RH 15 Reflektor prawy (światło mijania)
Przekaźniki
R1 HORN Klakson
R2 F-HTR Podgrzewacz paliwa
R3 H-LP Reflektor
R4 DIM Opornik
R5 FAN NO.2 Elektryczny wentylator chłodzący

Dodatkowa skrzynka bezpiecznikowa komory silnika (1CD-FTV)

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników
Bezpiecznik Ampery [A] Opis
1 – – –
2 HTR2 50 Nagrzewnica elektryczna
3 HTR1 50 Nagrzewnica elektryczna
4 GLOW 80 Świeca żarowa
5 ALT 140 Przekaźnik IG1;Przekaźnik TAIL;

Przekaźnik SEAT HTR;

Bezpieczniki „H-LP CLN”, „AM1 NO.1”, „RDI”,

„CDS”, „VSC” (50A), „VSC” (25A),

„ABS” ( 40A), „ABS” (25A), „H / CLN”,

„RR DEF”, „GLOW”, „HTR NO1”,

„HTR NO2”, „RFGHTR”, „AM1 NO.2”,

„RR FOG”, „S / ROOF”, „STOP”,

„P / POINT”, „FR FOG”, „OBD2”,

„DOOR”.

Przekaźniki
R1 – –
R2 HTR2 Nagrzewnica elektryczna
R3 HTR1 Nagrzewnica elektryczna

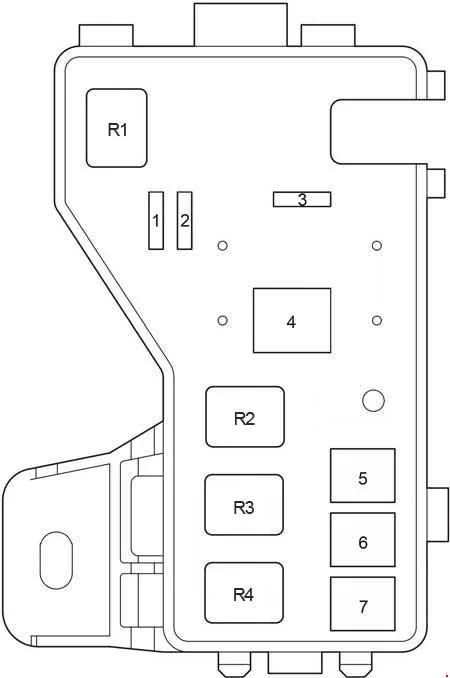

Dodatkowa skrzynka bezpiecznikowa komory silnika (1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE)

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników
Numer Nazwa Ampery [A] Opis
1 EFI NO.1 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

2 EFI NO.2 7,5 System kontroli emisji
3 VSC 20 ABS, VSC
ABS 25 ABS
4 ALT 100 1ZZ-FE, 3ZZ-FE:

Bezpieczniki „AM1 NO.1”, „H-LP CLN”, „ABS” (25A),

„VSC” (25A), „ABS” (40A), „VSC” (50 A) ,

„CDS”, „RDI”, „HTR”,

„RR DEF”, „RR FOG”, „FR FOG”,

„AM1”, „DOOR”, „STOP”,

„OBD2”, „S / ROOF”, „PWR SEAT”,

„P / POINT”, „TAIL”, „PANEL”,

„RR WIP”, „ECU-IG”, „WIP”,

„GAUGE2”, „GAUGE1”, „HTR”,

„S-HTR”

120 1AZ-FSE, 1AZ-FE:

Bezpieczniki „AM1 NO.1”, „H-LP CLN”, „ABS” (25A),

„VSC” (25A), „ABS” (40A), „VSC” (50 A) ,

„CDS”, „RDI”, „HTR”,

„RR DEF”, „RR FOG”, „FR FOG”,

„AM1”, „DOOR”, „STOP”,

„OBD2”, „S / ROOF”, „FOTEL PWR”,

„P / POINT”, „TAIL”, „PANEL”,

„RR WIP”, „ECU-IG”, „WIP”,

„GAUGE2”, „GAUGE1”, „HTR”,

„S-HTR”.

5 VSC 40 ABS, VSC
ABS 40 ABS
6 AM1 NO.1 50 Bezpieczniki „PWR SEAT”, „FR DIC”, „FUEL OPN”,„ECU-B 1 ″, P-RR P / W”, „P-FR P / W”,

„D-RR P / W”, „D-FR P / W ”

7 H-LP CLN 30 Czyszczenie reflektorów
Przekaźnik
R1 INJ Wtryskiwacz
R2 EFI Jednostka sterująca silnika
R3 IG2 Zapłon
R4 A / F Czujnik stosunku powietrza do paliwa

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów

Podobne modele

Więcej w kategorii: Toyota →
Komentarze

Co o tym myślisz?

Komentarz trafia do mnie na maila — odpowiem osobiście. Publikuję wybrane (z imieniem, bez maila). Nie musisz podawać swojego adresu e-mail.

Wysyłając akceptujesz politykę prywatności.
