W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Gol i Pointer z lat: 1994, 1995, 1996, 1997, 1998, 1999.

Volkswagen Gol i Pointer to nazwy dwóch bliźniaczych modeli samochodów kompaktowych produkowanych przez niemiecką firmę Volkswagen w latach 1994-1999. Gol był produkowany w Brazylii, a Pointer w Argentynie.

Gol i Pointer były dostępne w wersjach hatchback i sedan, a napęd stanowił silnik benzynowy lub wysokoprężny, w zależności od kraju, w którym były produkowane. Wersje wyposażenia obejmowały podstawową, komfortową i sportową.

Volkswagen Gol i Pointer były uważane za niezawodne i ekonomiczne samochody. W Brazylii Gol był najpopularniejszym samochodem w swojej klasie przez wiele lat, a Pointer był jednym z najlepiej sprzedających się modeli na argentyńskim rynku.

Oba modele otrzymały wiele pozytywnych recenzji i nagród, w tym tytuł Samochodu Roku w Brazylii dla Gol w 1990 roku. Mimo że Gol i Pointer zostały zastąpione przez nowsze modele, wciąż cieszą się popularnością w Ameryce Południowej i są uznawane za klasyki samochodowe.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

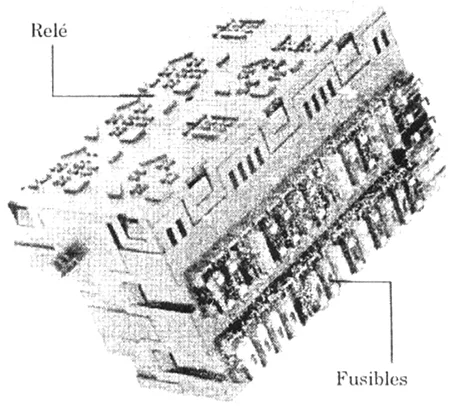

Skrzynka bezpieczników i przekaźników znajduje się po lewej stronie pod panelem. Może pomieścić 7 przekaźników, wyłącznik termiczny szyby, 34 bezpieczniki (6 rezerwowych) i 9 złączy wiązek.

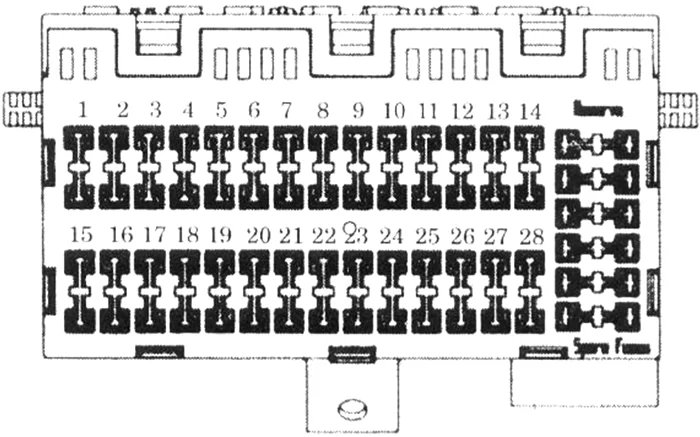

Volkswagen Gol i Pointer (1994-1999) - schematy bezpieczników i przekaźników

Volkswagen Gol i Pointer (1994-1999) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 – Wolny
2 10 A Światła główne
3 10 A głośnik, radio, zegar, deska rozdzielcza
4 15A Przełącznik świateł drogowych i mijania, światło bagażnika
5 30A Silnik wentylatora elektrycznego klimatyzacji
6 10 A Prawe światło pozycyjne, oświetlenie schowka na rękawiczki
7 10 A lewe światło pozycyjne
8 10 A lewe światła drogowe
9 10 A prawe światła drogowe
10 10 A prawe światło mijania
11 10 A lewe światło mijania
12 10 A Światło hamowania, zawór biegu jałowego
13 – Wolny
14 5A Włącz kierunkowskaz, światło cofania, tylne światło
15 10 A Silnik i przełącznik wycieraczek
16 25A przełącznik wentylacji
17 30A Podgrzewana tylna szyba (1,6 l)
Podgrzewana szyba tylna, zapalniczka, lusterka wsteczne (1.8L)
18 – Wolny
19 25A Wentylator elektryczny klimatyzacji
20 30A Wyłącznik termiczny wentylatora elektrycznego
21 30A Dmuchawa klimatyzacji (1,6 l)
Dmuchawa klimatyzacji, elektryczne zamki drzwi (1,8 l)

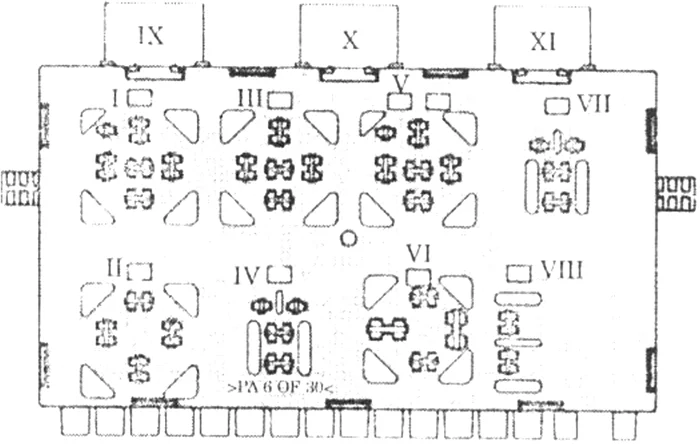

Przekaźniki

Volkswagen Gol i Pointer (1994-1999) - schematy bezpieczników i przekaźników

Numer Opis
I Wycieraczki i wycieraczki
II Kierunkowskaz i światła obrysowe
III Spryskiwacz i wycieraczka tylnej szyby
IV dodatkowe światło przeciwmgielne
v zegar podnośnika szyby
VI Funkcja x
VII Głośniki pomocnicze
viii Termiczny zbijak do szkła
IX zamek centralny
X Klimatyzacja
XI Dodatkowe oświetlenie głębokości

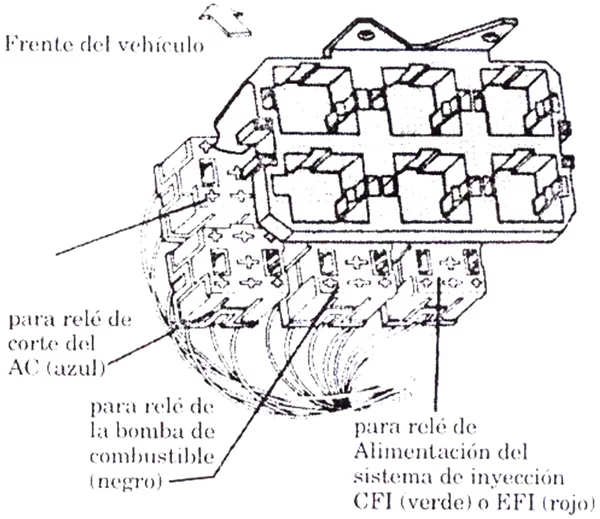

Blok przekaźnika z tyłu schowka

Volkswagen Gol i Pointer (1994-1999) - schematy bezpieczników i przekaźników

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
