Volvo C30 (2006-2008) – schematy bezpieczników i przekaźników

Rocznik 2006-2008
Zaktualizowano 29.08.2023
Volvo C30 (2006-2008) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo C30 z lat: 2006, 2007, 2008.

Volvo C30 to kompaktowy samochód osobowy produkowany przez szwedzką firmę Volvo. Model ten był produkowany w latach 2006-2013 i charakteryzował się sportowym wyglądem oraz pewnymi innowacyjnymi cechami, które wyróżniały go na tle innych kompaktowych samochodów.

Oto niektóre cechy i charakterystyki Volvo C30:

  1. Design i stylistyka: Volvo C30 wyróżniał się nietypowym trzydrzwiowym nadwoziem typu hatchback. Jego design nawiązywał do klasycznego modelu Volvo P1800, co nadawało mu pewnego retro-charakteru. Charakteryzował się zaokrąglonymi kształtami, a także wąskimi, wydłużonymi reflektorami.
  2. Sportowy charakter: Mimo że był to kompaktowy samochód, Volvo C30 kładło nacisk na sportowy charakter. Było to widoczne zarówno w designie, jak i w pewnych opcjach wyposażenia oraz ustawieniach zawieszenia.
  3. Bezpieczeństwo: Volvo jest znane ze swoich zaawansowanych systemów bezpieczeństwa, i C30 nie było wyjątkiem. Samochód był wyposażony w wiele zaawansowanych systemów, takich jak systemy wspomagania hamowania, systemy kontroli trakcji, a także poduszki powietrzne i systemy zapobiegania kolizjom.
  4. Wydajność i silniki: Volvo C30 oferowało różne jednostki napędowe, w tym benzynowe i dieslowskie silniki o różnej mocy. Warianty sportowe były dostępne dla tych, którzy poszukiwali lepszych osiągów.
  5. Wyposażenie i technologia: Wnętrze Volvo C30 było funkcjonalne i ergonomiczne, oferując pewne zaawansowane opcje wyposażenia. Systemy multimedialne, nawigacja i inne udogodnienia były dostępne w późniejszych rocznikach.
  6. Konfiguracja wnętrza: Choć Volvo C30 było małym samochodem, wnętrze było starannie zaprojektowane, aby zapewnić komfort i przestronność dla kierowcy i pasażerów. Składane tylne siedzenia umożliwiały zwiększenie przestrzeni bagażowej w razie potrzeby.
  7. Ekskluzywność: Volvo C30 było również postrzegane jako samochód o pewnym stopniu ekskluzywności, co przyciągało klientów, którzy poszukiwali unikalnej i charakterystycznej alternatywy w segmencie kompaktowych samochodów.

Podsumowując, Volvo C30 to kompaktowy samochód, który łączył sportowy design, innowacyjne cechy i zaawansowane systemy bezpieczeństwa. Jego charakterystyczna stylistyka, sprzęt i wydajność sprawiły, że stało się ono interesującą opcją dla osób, które poszukiwały kompaktowego samochodu z pewnym sportowym charakterem i cechami typowymi dla marki Volvo.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

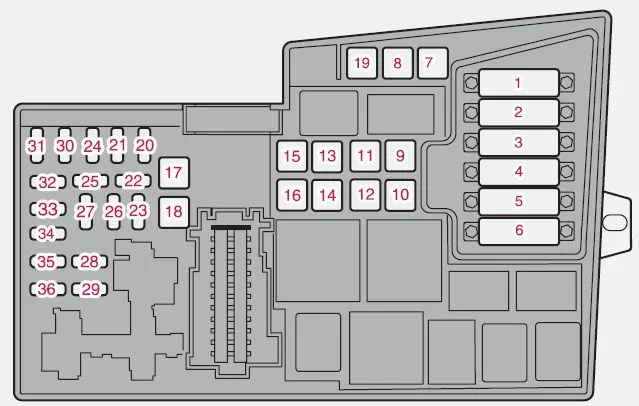

Skrzynka bezpieczników w komorze silnika

Volvo C30 (2006-2008) - schematy bezpieczników i przekaźników

Bezpieczniki 1–6 typu „Bezpiecznik Midi”.

Bezpieczniki 7–18 typu „JCASE”.

Bezpieczniki 19–36 typu „Mini Fuse”.

Numer Ampery [A] Opis
1 50 Wentylator chłodnicy
2) 80 Wspomaganie kierownicy

(nie dotyczy silnika o pojemności 1,6 l).

3) 60 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim.
4 60 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim.
5 80 Element klimatyzacji;

Dodatkowy podgrzewacz PTC

(opcja).

6 60 Świece żarowe

(4-cylindrowy, olej napędowy).

70 Świece żarowe

(5-cylindrowy, olej napędowy).

7 30 Pompa ABS
8 20 Zawory ABS
9 30 Funkcje silnika
10 40 Wentylator
11 20 Spryskiwacz reflektorów
12 30 Zasilanie podgrzewanej szyby tylnej
13 30 Przekaźnik silnika rozrusznika
14 40 Okablowanie przyczepy
15 –
16 30 Zasilanie do systemu audio-nawigacyjnego
17 30 Wycieraczki
18 40 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim.
19 –
20 15 Klakson
21 20 Napędzany paliwem dodatkowe ogrzewanie;

Ogrzewanie przedziału pasażerskiego.

22 –
23 10 Moduł sterujący silnika ECM

(benzyna 5-cylindrowa);

Skrzynia biegów (TCM).

24 20 Podgrzewany filtr paliwa;

Osadnik oleju PTC

(5-cylindrowy olej napędowy).

25 15
26 15 Stacyjka
27 10 Sprężarka klimatyzacji
28 –
29 15 Przednia lampa przeciwmgielna
30 3) Moduł sterujący silnika ECM

(benzyna 1,6 l, olej napędowy 2,0 l).

31 10 Regulator napięcia;

Alternator 4-cyl.

32 10 Wtryskiwacze

(benzyna 5-cylindrowa);

Sonda lambda

(benzyna 4-cylindrowa);

Chłodnica powietrza doładowującego

(4-cylindrowy olej napędowy);

Czujnik masowego przepływu powietrza i sterowanie turbo

(5-cylindrowy olej napędowy).

33 20 Sonda lambda i pompa próżniowa

(benzyna 5-cylindrowa);

Moduł sterujący silnika

(5-cylindrowy olej napędowy);

Podgrzewacz filtra oleju napędowego

(4-cylindrowy olej napędowy).

34 10 Cewki zapłonowe

(benzyna);

Wtryskiwacze

(benzyna 1,6 l);

Pompa paliwa

(4-cylindrowy olej napędowy);

Przełącznik ciśnienia,

Klimatyzacja

(5-cylindrowy);

Świece żarowe i kontrola emisji EGR

(5-cylindrowy olej napędowy).

35 15 Czujniki silnika dla zaworów;

Cewki przekaźnika;

Elementu PTC klimatyzacji;

Pułapki olejowej (benzyna 5-cylindrowa);

Modułu sterującego silnika ECM

(5-cylindrowy olej napędowy);

Wtryskiwaczy (benzyna 1,8 / 2,0 l);

Masa MAF czujnik przepływu powietrza

(benzyna 5-cylindrowa, 4-cylindrowy diesel);

Sterowanie turbo

(4-cylindrowy diesel);

Przełącznik ciśnienia wspomagania;

Układu kierowniczego

(benzyna 1,6 l);

Kontrola emisji EGR

(4-cylindrowy olej napędowy);

36 10 Moduł sterujący silnika ECM

(nie 5-cylindrowy diesel);

Czujnik położenia pedału przyspieszenia;

Sonda lambda

(5-cylindrowy diesel).

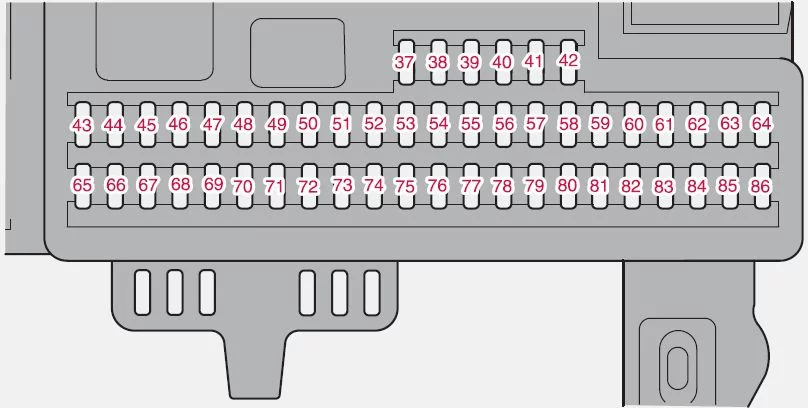

Skrzynka bezpieczników w przedziale pasażerskim

Volvo C30 (2006-2008) - schematy bezpieczników i przekaźników

Bezpieczniki znajdują się pod schowkiem.

Numer Ampery [A] Opis
37 –
38 –
39 –
40 –
41 –
42 –
43 15 Telefon;

System audio;

RTI (opcja).

44 10 Układ SRS;

Moduł sterujący silnika ECM

(5-cylindrowy).

45 15 Gniazdo elektryczne
46 5 Przedział pasażerski;

Schowek i oświetlenie dodatkowe.

47 5 Oświetlenie wewnętrzne
48 15 Spryskiwacz tylnej szyby
49 10 System SRS
50 –
51 10 Dodatkowa nagrzewnica kabiny;

Przekaźnik filtra paliwa;

Ogrzewanie.

52 5 Moduł sterujący skrzyni biegów (TCM);

Układ ABS.

53 10 Wspomaganie kierownicy
54 10 Wspomaganie parkowania;

Bi-Xenon (opcja).

55 20 Moduł sterujący bezkluczykowy
56 10 Moduł zdalnego sterowania;

Moduł sterujący sygnalizatorem.

57 15 Złącze łącza danych (DLC);

Włącznik światła hamowania.

58 7,5 Światła drogowe prawe;

Cewka przekaźnika lamp pomocniczych.

59 7,5 Światła drogowe lewe
60 15 Ogrzewanie siedzenia

(po stronie kierowcy).

61 15 Ogrzewanie siedzenia

(po stronie pasażera).

62 20 Szyberdach
63 –
64 5 RTI (opcja)
65 5 System audio-nawigacyjny
66 10 Moduł sterowania systemem audio-nawigacyjnym (ICM);

Sterowanie klimatyzacją.

67 –
68 5 Tempomat
69 5 Klimatyzacja;

Czujnik deszczu;

Przycisk BLIS.

70 –
71 –
72 –
73 5 Szyberdach;

Górna konsola;

Oświetlenie wnętrza (OHC);

Przypomnienie o zapięciu tylnych pasów;

Lusterko automatyczne przyciemniane.

74 15 Przekaźnik pompy paliwa
75 –
76 –
77 –
78 –
79 5 Światło cofania
80 –
81 –
82 25 Zasilanie przednich prawych drzwi
83 25 Zasilanie lewych przednich drzwi
84 25 Elektryczny fotel pasażera
85 25 Elektryczny fotel kierowcy
86 5 Oświetlenie wewnętrzne;

Oświetlenie przestrzeni ładunkowej;

Elektryczne siedzenia;

Wskaźnik poziomu paliwa (1.8F).

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
