Volvo C70 (2009) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo C70 z lat: 2009.

W roku 2009 model Volvo C70 kontynuował swoją drugą generację produkcji. Ta generacja była dostępna od roku 2006 i trwała aż do roku 2013. W roku 2009 model C70 (2009) byłby częścią tej drugiej generacji. Poniżej znajduje się pewne ogólne informacje o Volvo C70 z tego roku:

  1. Design: W 2009 roku, Volvo C70 wciąż oferowało atrakcyjny design, który łączył elegancję z pewnymi elementami sportowymi. Kabriolet i coupe zachowywały swoje charakterystyczne cechy wizualne.
  2. Opcje nadwozia: Model C70 (2009) było dostępny jako kabriolet oraz coupe. Charakterystyczny dla kabrioletu był składany dach, który umożliwiał szybką zmianę konfiguracji z kabrioletu na coupe.
  3. Silniki: W 2009 roku, oferta jednostek napędowych wciąż obejmowała różne warianty benzynowe i ewentualnie diesle. Silniki były projektowane pod kątem osiągów, komfortu jazdy i efektywności paliwowej.
  4. Wnętrze i wyposażenie: Volvo C70 (2009) wciąż oferowało przestronne wnętrze z luksusowym wyposażeniem. Skórzane fotele, systemy multimedialne, nawigacja i inne opcje były dostępne w ramach wyposażenia.
  5. Bezpieczeństwo: Bezpieczeństwo pozostawało priorytetem. Samochód był wyposażony w różne zaawansowane systemy bezpieczeństwa, takie jak systemy kontroli trakcji, ABS, poduszki powietrzne oraz innowacyjne systemy ochrony w razie dachowania w przypadku kabrioletu.
  6. Technologia: C70 (2009) oferowało zaawansowane technologie, takie jak systemy nawigacyjne, audio premium i inne opcje, które podnosiły komfort i wygodę jazdy.
  7. Kontynuacja modelu: Model C70 (2009) kontynuował dziedzictwo jako luksusowy kabriolet i coupe. Koncentrował się na elegancji, wygodzie i pewnych cechach sportowych.

Podsumowując, Volvo C70 (2009) było częścią drugiej generacji tego modelu, oferując luksusowy kabriolet i coupe z atrakcyjnym designem, wygodą i zaawansowanymi technologiami. Był to samochód dla osób ceniących luksusową jazdę, elegancki wygląd, wydajność i innowacyjność, przy zachowaniu wartości i cech charakterystycznych dla marki Volvo.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w komorze silnika

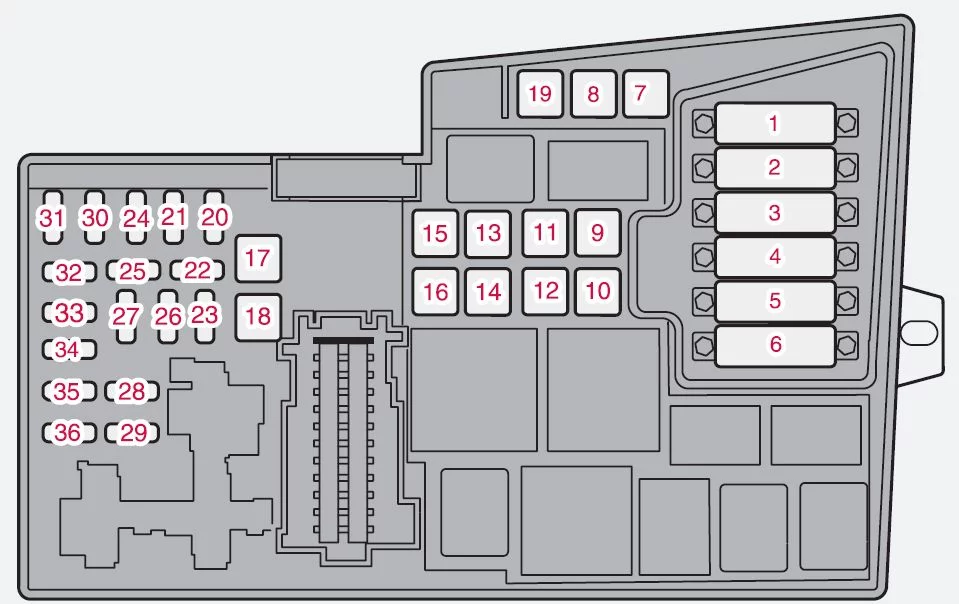

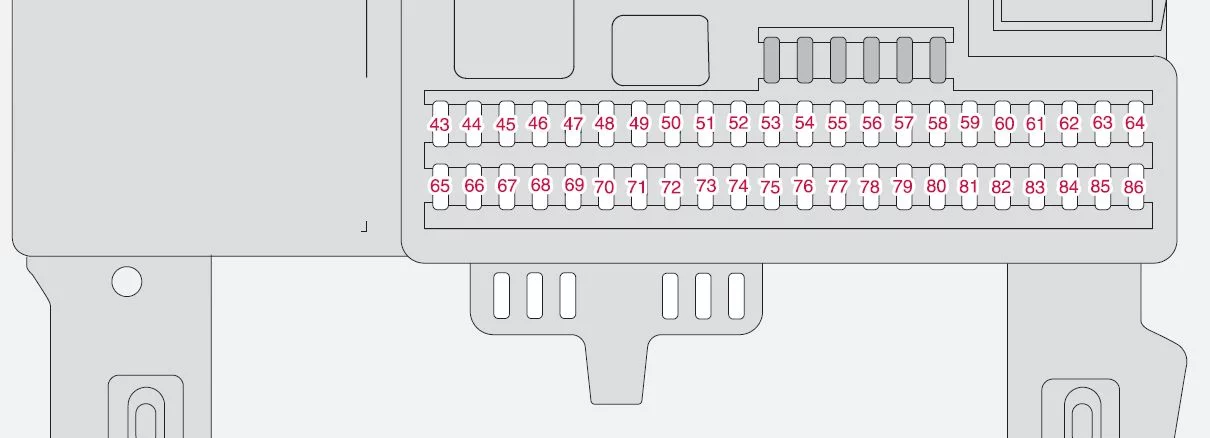

Volvo C70 (2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Wentylator chłodnicy 50
2 Wspomaganie kierownicy (z wyjątkiem silnika 1,6 litra) 80
3 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 60
4 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 60
5 Element klimatyzacji;

Dodatkowa nagrzewnica PTC *.

80
6 Świece żarowe (diesel) 70
7 Pompa ABS 30
8 Zawory ABS 20
9 Funkcje silnika 30
10 Wentylator 40
11 Spryskiwacze reflektorów;

Elektrycznie sterowany dach;

Zamykany schowek i luk narciarski.

20
12 Zasilanie ogrzewanej szyby tylnej 30
13 Przekaźnik rozrusznika 30
14 Okablowanie przyczepy * 40
15 Dach elektryczny 30
16 Dostawa do systemu informacyjno-rozrywkowego 40
17 Wycieraczki 30
18 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 40
19 rezerwa –
20 Klakson 15
21 Dodatkowa nagrzewnica paliwowa;

Nagrzewnica przedziału pasażerskiego.

20
22 Głośnik niskotonowy 25
23 Moduł sterujący silnika ECM (5-cylindrowa benzyna);

Skrzynia biegów (TCM).

10
24 Podgrzewany filtr paliwa;

Separator oleju z elementem PTC (olej napędowy).

20
25 rezerwa –
26 Stacyjka 15
27 Sprężarka klimatyzacji 10
28 rezerwa –
29 Przednie światła przeciwmgielne 15
30 Moduł sterujący silnika ECM (4-cyl. Diesel) 3
31 rezerwa –
32 Wtryskiwacze (benzyna);

Czujnik masowego przepływu powietrza i sterowanie turbosprężarką (olej napędowy)

10
33 Sonda lambda;

Pompa próżniowa (benzyna);

Moduł sterujący silnika ECM (olej napędowy).

20
34 Wyłącznik ciśnieniowy;

Układ klimatyzacji;

Cewki zapłonowe (benzyna);

Świece żarowe;

Układ kontroli emisji EGR (olej napędowy).

10
35 Czujniki silnika do zaworów;

Cewki przekaźnika;

Elementu PTC klimatyzacji;

Separatora oleju (benzyna);

Modułu sterującego silnika ECM (diesel);

Kanister (benzyna);

Czujnika masowego przepływu powietrza MAF (benzyna).

15
36 Moduł sterujący silnika ECM (nie 5-cyl. Silnik wysokoprężny);

Czujnik położenia pedału przyspieszenia;

Sonda lambda (olej napędowy).

10

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników w przedziale pasażerskim znajduje się pod schowkiem na rękawiczki.

Volvo C70 (2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
37 Nie w użyciu –
38 Nie w użyciu –
39 Nie w użyciu –
40 Nie w użyciu –
41 Nie w użyciu –
42 Nie w użyciu –
43 Telefon;

System audio;

RTI (opcja).

15
44 Układ SRS;

Moduł sterujący silnika ECM (5-cyl.).

10
45 Gniazdo elektryczne, przedział pasażerski 15
46 Przedział pasażerski, schowek w desce rozdzielczej i dodatkowe oświetlenie 5
47 Oświetlenie wewnętrzne 5
48 Spryskiwacz 15
49 System SRS 10
50 rezerwa –
51 Dodatkowa nagrzewnica przedziału pasażerskiego;

Przekaźnik filtra paliwa;

Ogrzewanie.

10
52 Moduł sterujący skrzyni biegów (TCM);

Układ ABS.

5
53 Wspomaganie kierownicy 10
54 Pomoc w parkowaniu;

Bi-Xenon *.

10
55 Bezkluczykowy moduł sterujący –
56 Moduł zdalnego sterowania;

Moduł sterowania syreną.

10
57 Złącze łącza danych (DLC);

Włącznik świateł hamowania.

15
58 Światło drogowe (prawe);

Cewka przekaźnika lamp pomocniczych.

7,5
59 Światła drogowe lewe 7,5
60 Ogrzewanie siedzenia (po stronie kierowcy) 15
61 Ogrzewanie siedzenia (po stronie pasażera) 15
62 Rezerwa –
63 Zasilanie, okno elektryczne, prawe tylne 20
64 Lampka do zamka drzwi, RTI 5
65 System Infotainment 5
66 Moduł sterujący Infotainment (ICM);

Klimatyzacja.

10
67 rezerwa –
68 Tempomat 5
69 System klimatyzacji;

Czujnik deszczu *;

Przycisk BLIS *.

5
70 rezerwa –
71 rezerwa –
72 rezerwa –
73 Konsola górna oświetlenia wewnętrznego (OHC);

Przypomnienie o zapięciu pasów tylnych.

5
74 Przekaźnik pompy paliwa 15
75 rezerwa –
76 rezerwa –
77 Gniazdo elektryczne w bagażniku;

Dodatkowy moduł elektroniczny (AEM).

15
78 rezerwa –
79 Światło cofania 5
80 rezerwa –
81 Zasilanie, okno elektryczne, tylne lewe 20
82 Zasilanie, okno elektryczne i drzwi, prawy przód 25
83 Zasilanie, okno elektryczne i drzwi, lewy przód 25
84 Fotel pasażera z napędem elektrycznym 25
85 Fotel kierowcy z napędem elektrycznym 25
86 Przekaźnik oświetlenia wnętrza;

Oświetlenie bagażnika;

Fotele elektryczne.

5

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
