Volvo S80 (2007) – schematy bezpieczników i przekaźników

Rocznik 2007
Zaktualizowano 31.08.2023
Volvo S80 (2007) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S80 z lat: 2007.

W roku 2007, Volvo wprowadziło drugą generację modelu S80, kontynuując tradycję luksusowych sedanów, które charakteryzują się zaawansowanymi technologiami, dbałością o bezpieczeństwo i komfort – cechy charakterystyczne dla marki Volvo. Druga generacja Volvo S80, oznaczona jako S80 II, przyniosła liczne ulepszenia w porównaniu do poprzednika.

Oto kilka kluczowych cech i informacji dotyczących modelu Volvo S80 II z roku 2007:

  1. Design i Komfort: Druga generacja S80 (S80 II) prezentowała nowoczesny design, który łączył elegancję z nowatorskimi rozwiązaniami. Kabina pasażerska była przestronna i zaprojektowana z myślą o komforcie, wykorzystując wysokiej jakości materiały i nowoczesne wykończenia.
  2. Bezpieczeństwo: Bezpieczeństwo pozostało priorytetem dla marki Volvo. Model S80 II był wyposażony w zaawansowane systemy bezpieczeństwa, takie jak systemy kontroli trakcji, ABS, poduszki powietrzne oraz innowacyjne technologie aktywnej i pasywnej ochrony przed kolizją.
  3. Technologie i Wyposażenie: Volvo kontynuowało oferowanie zaawansowanych technologii w modelu S80 II, w tym systemów nawigacyjnych, systemów audio wysokiej jakości oraz asystentów kierowcy. Wprowadzono nowoczesne funkcje i systemy wspomagające prowadzenie.
  4. Silniki i Wybór: Model S80 II oferował różnorodne warianty silnikowe, obejmujące jednostki benzynowe, turbodiesle oraz później wprowadzono wersje hybrydowe. To pozwalało na wybór odpowiedniego silnika zgodnie z preferencjami i potrzebami kierowcy.
  5. Jakość Jazdy: Podobnie jak w przypadku pierwszej generacji, S80 II dążyło do zapewnienia wysokiego komfortu jazdy i jakości prowadzenia. Ulepszono zawieszenie i układ kierowniczy, aby zwiększyć płynność podróży.
  6. Innowacje i Zmiany: Druga generacja przyniosła nowości, takie jak dostępne systemy kamer parkowania, monitorowanie martwego pola czy systemy ostrzegania o kolizji. Modele hybrydowe również zadebiutowały w tej generacji.
  7. Rozpoznawalność Marki: Model S80 II kontynuował budowanie reputacji marki Volvo jako producenta luksusowych, bezpiecznych i innowacyjnych samochodów.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

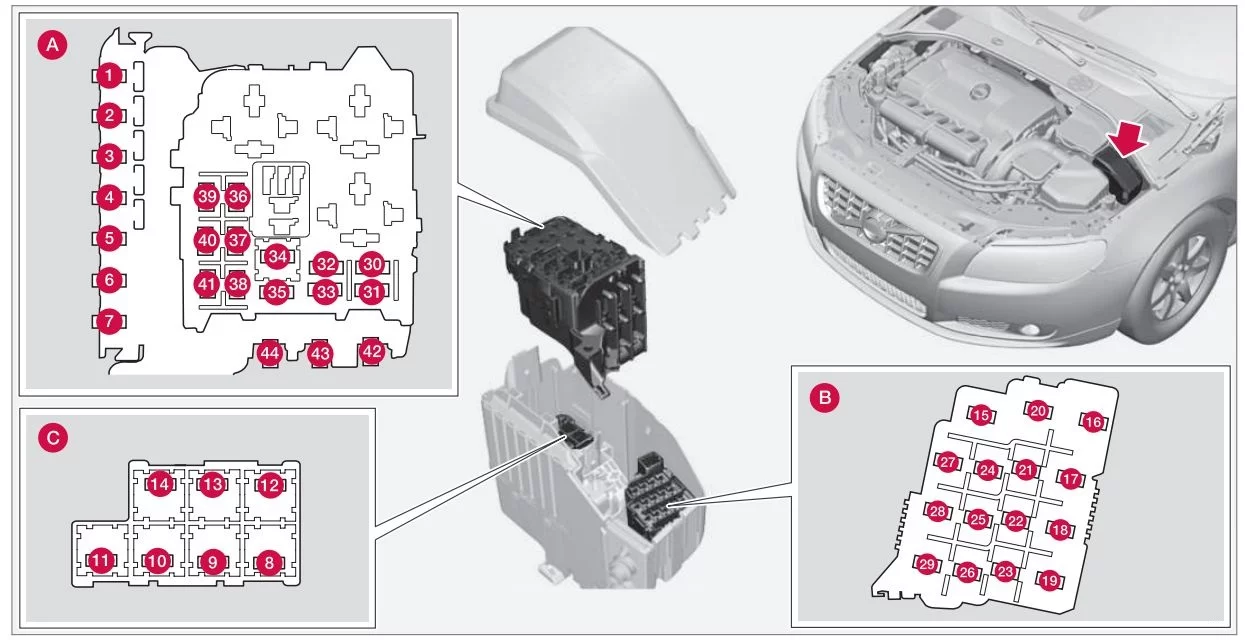

Komora silnika

A – Komora silnika, górna

B – Komora silnika, przód

C – Komora silnika dolna

Volvo S80 (2007) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Wyłącznik obwodu 50
2 Wyłącznik obwodu 50
3 Wyłącznik obwodu 60
4 Wyłącznik obwodu 60
5 Wyłącznik obwodu 50
6 — —
7 — —
8 — —
9 Wycieraczki 30
10 — —
11 Dmuchawa systemu klimatyzacji 40
12 — —
13 Pompa ABS 30
14 Zawory ABS 20
15 — —
16 Aktywne światła biksenonowe. Poziomowanie reflektorów (opcja) 10
17 Centralny moduł elektryczny 20
18 Radar. Moduł sterujący ACC (opcja) 5
19 Wspomaganie kierownicy zależne od prędkości 5
20 Moduł sterujący silnika (ECM), skrzynia biegów, SRS 10
21 Podgrzewane dysze spryskiwaczy 10
22 Pompa próżniowa I5T 20
23 Panel oświetleniowy 5
24 Spryskiwacze reflektorów 15
25 Gniazdo 12 V, przednie i tylne siedzenie 15
26 Dach księżycowy (opcja), konsola sufitowa/ECC (opcja) 10
27 Skrzynka komory silnika 5
28 Światła pomocnicze (opcja) 20
29 Klakson 15
30 Moduł sterujący silnika (ECM) 10
31 Moduł sterujący – automatyczna skrzynia biegów 15
32 Sprężarka klimatyzacji 15
33 Cewki 5
34 Przekaźnik silnika rozrusznika 30
35 Cewki zapłonowe 20
36 Moduł sterujący silnika (ECM) 10
37 System wtrysku 15
38 Zawory silnika 10
39 EVAP/podgrzewany czujnik tlenu/wtrysk 15
40 Pompa wody (V8) 10
Nagrzewnica wentylacyjna skrzyni korbowej 20
41 Wykrywanie wycieków paliwa 5
42 — —
43 Wentylator chłodzący 50
44 Wentylator chłodzący 60

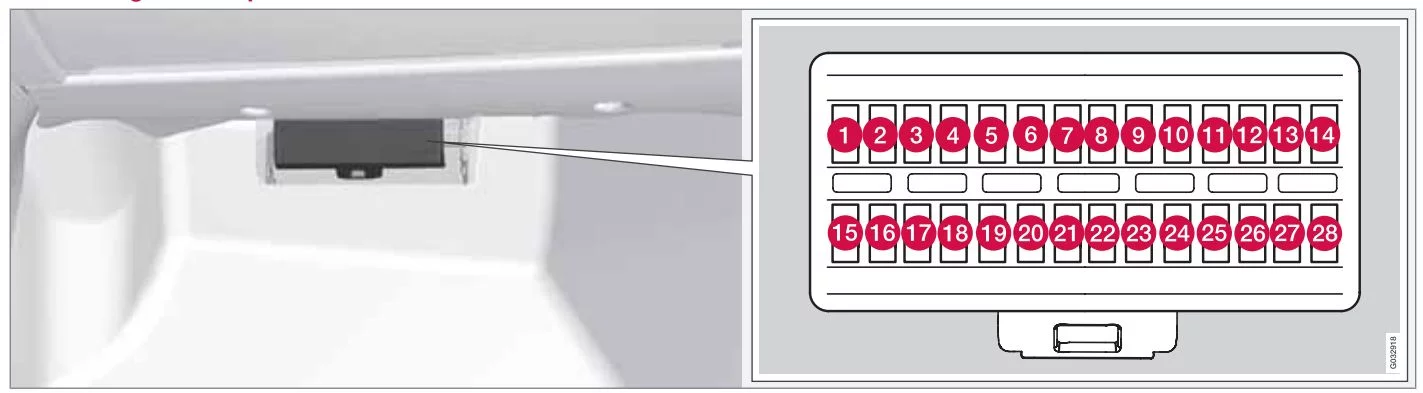

Schowek w przedziale pasażerskim

Volvo S80 (2007) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Czujnik deszczu 5
2 System SRS 10
3 Hamulce ABS. Elektryczny hamulec postojowy 5
4 Pedał przyspieszenia, podgrzewane siedzenia (opcja) 7,5
5 — —
6 Wyświetlacz ICM, CD i radio 15
7 Moduł kierownicy 7,5
8 — —
9 Światła drogowe 15
10 Szyberdach (opcja) 20
11 Światła zapasowe 7,5
12 — —
13 Przednie światło przeciwmgielne (opcja) 15
14 Spryskiwacze szyby przedniej 15
15 Adaptacyjny tempomat ACC (opcja) 10
16 — —
17 Sufitowe oświetlenie sufitowe, Panel sterowania drzwi kierowcy/Elektryczny fotel pasażera (opcja) 7,5
18 Wyświetlacz informacyjny 5
19 Fotel kierowcy elektrycznie (opcja) 5
20 Składany zagłówek tylny (opcja) 15
21 Odbiornik kluczyka zdalnego, czujniki alarmowe 5
22 Pompa paliwowa 20
23 Elektryczna blokada kolumny kierownicy 20
24 — 15
25 Zamek, zbiornik/bagażnik 10
26 Syrena alarmowa. ECC 5
27 Przycisk START/STOP 5
28 Włącznik światła hamowania 5

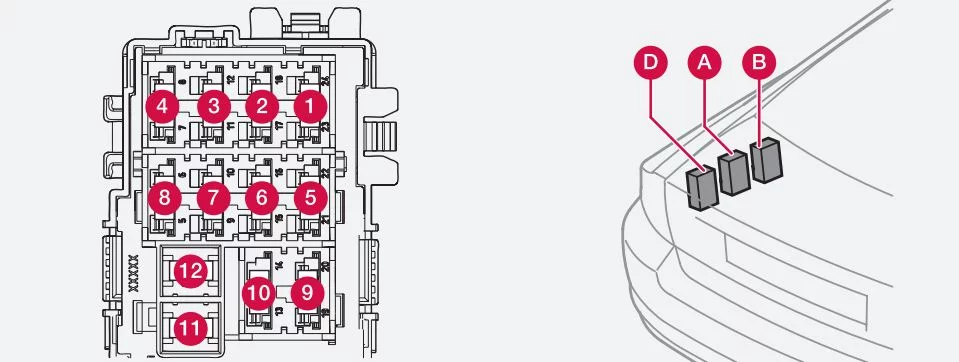

Bagażnik

Volvo S80 (2007) - schematy bezpieczników i przekaźników

Moduł A (czarny)

Numer Opis Ampery [A]
1 Przełączniki w drzwiach kierowcy 25
2 Przełączniki w drzwiach pasażera 25
3 Przełączniki w tylnych drzwiach po stronie kierowcy 25
4 Przełączniki w tylnych drzwiach po stronie pasażera 25
5 — —
6 Gniazdo 12V w bagażnikach chłodnica (opcja) 15
7 Odmrażacz tylnej szyby 30
8 — —
9 Gniazdo przyczepy 2 (opcja) 15
10 Fotel kierowcy elektrycznie (opcja) 25
11 Gniazdo przyczepy 1 (opcja) 40
12 — —

Moduł B (biały)

Numer Opis Ampery [A]
1 Asystent parkowania (opcja) 5
2 Moduł sterujący Four-C (opcja) 15
3 Podgrzewany fotel kierowcy (opcja) 15
4 Podgrzewany fotel pasażera (opcja) 15
5 Ogrzewanie tylnego siedzenia, strona pasażera (opcja) 15
6 Moduł sterujący AWD 10
7 Ogrzewanie tylnego siedzenia po stronie kierowcy (opcja) 15
8 — —
9 Fotel pasażera z napędem elektrycznym (opcja) 25
10 Napęd bezkluczykowy (opcja) 20
11 Elektryczny hamulec postojowy – po stronie kierowcy (opcja) 30
12 Elektryczny hamulec postojowy – strona pasażera (opcja) 30

Moduł D (niebieski)

Numer Opis Ampery [A]
1 Wyświetlacz systemu nawigacyjnego (opcja) 10
2 — —
3 — —
4 Radio satelitarne SIRIUS (opcja) 5
5 Wzmacniacz dźwięku 25
6 System nagłośnienia 15
7 Zestaw głośnomówiący Bluetooth (opcja) 5
8 – 12 rezerwa —

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
