Volvo S90 (2017) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S90 z lat: 2017.

Volvo S90 to luksusowy sedan produkowany przez szwedzką firmę Volvo od 2016 roku. Model ten jest częścią oferty Volvo w segmencie premium i oferuje wiele zaawansowanych rozwiązań technologicznych, innowacyjnych funkcji bezpieczeństwa oraz elegancki design. Oto kilka kluczowych informacji na temat Volvo S90:

  1. Design: Volvo S90 cechuje się skandynawskim designem, który kładzie nacisk na prostotę, elegancję i minimalizm. Charakteryzuje się wyraźnymi liniami i oszczędnymi detalami, co nadaje mu nowoczesny i prestiżowy wygląd.
  2. Wnętrze: Wnętrze Volvo S90 jest obszerne i luksusowe. Materiały użyte do wykończenia kabiny są wysokiej jakości, a ergonomiczne fotele zapewniają wygodę podczas długich podróży. Wnętrze jest również pełne zaawansowanych technologii, w tym systemu multimedialnego z dużym ekranem dotykowym i systemu nawigacji.
  3. Bezpieczeństwo: Volvo jest znane z innowacyjnych rozwiązań bezpieczeństwa, a S90 nie jest wyjątkiem. Samochód wyposażony jest w wiele zaawansowanych systemów, takich jak układ ostrzegania o kolizji z unikaniem kolizji, adaptacyjny tempomat z funkcją utrzymania pasa ruchu, asystent parkowania, system monitorowania martwego pola, a także wiele innych.
  4. Silniki: Volvo S90 oferuje różne opcje silników, w zależności od regionu i rynku. Możliwe są wersje benzynowe, dieselowe oraz hybrydowe plug-in, które łączą moc silnika spalinowego z elektrycznym napędem, zapewniając oszczędność paliwa i niskie emisje.
  5. Jazda: S90 oferuje komfortową i spokojną jazdę, a jednocześnie zapewnia pewność siebie i kontrolę na drodze. Układ kierowniczy jest precyzyjny, a zawieszenie zapewnia komfort na nierównościach i stabilność na zakrętach.
  6. Ekologia: Wersje hybrydowe plug-in Volvo S90 pozwalają na jazdę na czysto elektryczny prąd przez pewien dystans, co przyczynia się do zmniejszenia emisji spalin i jest bardziej przyjazne dla środowiska.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Umiejscowienie centralek elektrycznych

Volvo S90 (2017) - schematy bezpieczników i przekaźników

Rozmieszczenie centralek elektrycznych w samochodzie z kierownicą po lewej stronie. W samochodzie z kierownicą po prawej stronie centralka elektryczna pod schowkiem podręcznym znajduje się po przeciwnej stronie.

1 Komora silnika
2 Pod schowkiem podręcznym
3 Przestrzeń bagażowa

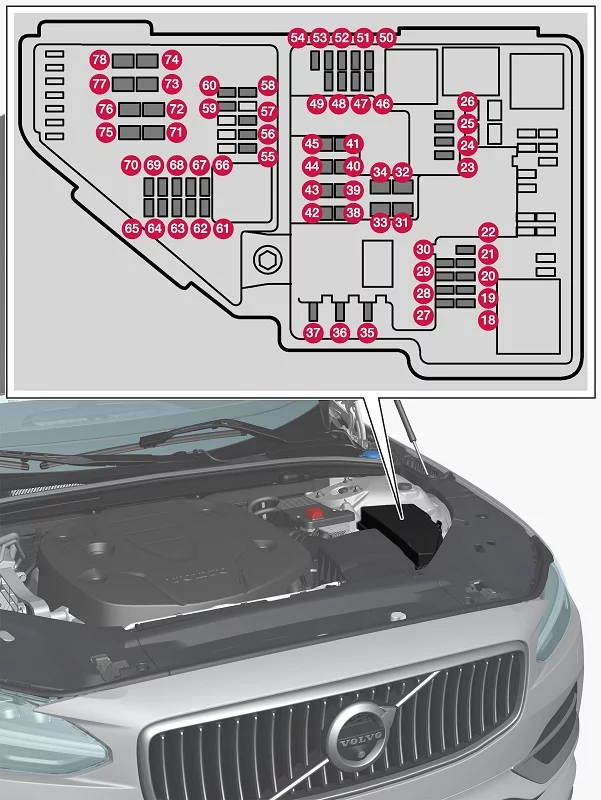

Bezpieczniki w komorze silnika

Bezpieczniki w komorze silnikowej zabezpieczają między innymi funkcje silnika i hamulców.

Volvo S90 (2017) - schematy bezpieczników i przekaźników

  • Bezpieczniki 18-30, 35-37, 46-54 i 55-70 są typu „Micro”.
  • Bezpieczniki 31-34, 38-45 i 71-78 są typu „MCase” i powinny być wymieniane w stacji obsługi
Numer Opis Ampery [A]
18 – –
19 – –
20 – –
21 – –
22 – –
23 Gniazdo USB w konsoli między fotelami, przód 5
24 Gniazdo elektryczne 12 V w konsoli między fotelami, przód 15
25 Gniazdo elektryczne 12 V w konsoli między fotelami, obok miejsca na nogi dla pasażerów drugiego rzędu siedzeń 15
26 Gniazdo elektryczne 12 V w przestrzeni bagażowej 15
27 – –
28 – –
29 – –
30 – –
31 Ogrzewanie przedniej szyby lewa strona Bocznik
32 Ogrzewanie przedniej szyby lewa strona 40
33 Spryskiwacze reflektorów 25
34 Spryskiwacze przedniej szyby 25
35 – –
36 Sygnał dźwiękowy 20
37 Syrena alarmu 5
38 Moduł sterujący układu hamulcowego (zawory, hamulec postojowy) 40
39 Wycieraczki szyby przedniej 30
40 – –
41 Ogrzewanie przedniej szyby prawa strona 40
42 Nagrzewnica postojowa 20
43 Jednostka sterująca układu hamulcowego (pompa ABS) 40
44 – –
45 Ogrzewanie przedniej szyby prawa strona Bocznik
46 Zasilane przy włączonym zapłonie: Moduł sterujący silnika; Podzespoły skrzyni biegów; Elektryczne wspomagania układu kierowniczego; Centralny elektryczny moduł sterujący; Moduł sterujący układu hamulcowego 5
47 – –
48 Reflektor prawy 7,5
Prawy reflektor, niektóre wersje świateł LED 7,5
49 – –
50 – –
51 Jednostka sterująca załączeniem akumulatora 5
52 Poduszki powietrzne 5
53 Reflektor lewy 7,5
Lewy reflektor, niektóre wersje świateł LED 7,5
54 Czujnik pedału przyspieszenia 5
55 Moduł sterujący skrzyni biegów 15
56 Moduł sterujący silnika (ECM) 5
57 – –
58 – –
59 – –
60 – –
61 Jednostka sterująca silnika; element nastawczy; moduł przepustnicy gazowej; zawór EGR (silnik wysokoprężny); czujnik położenia turbosprężarki (silnik wysokoprężny); zawór turbosprężarki (silnik benzynowy) 20
62 Solenoidy (silnik benzynowy); zawór; termostat układu chłodzenia silnika (silnik benzynowy); pompa chłodzenia EGR (silnik wysokoprężny); moduł sterujący świec żarowych (silnik wysokoprężny) 10
63 Regulatory podciśnienia; zawór; zawór impulsu mocy (silnik wysokoprężny) 7,5
64 Moduł sterujący żaluzji spojlera; moduł sterujący żaluzji chłodnicy; cewki przekaźników impulsu mocy (silnik wysokoprężny) 5
65 – –
66 Sonda lambda, przednia; sonda lambda, tylna (benzyna) 15
67 Solenoid pompy oleju silnikowego, solenoid sprzęgła sprężarki klimatyzacji, środkowa sonda lambda (silnik benzynowy), tylna sonda lambda (silnik wysokoprężny) 15
68 – –
69 Moduł sterujący silnika (ECM) 20
70 Cewki zapłonowe (silnik benzynowy); świece zapłonowe (silnik benzynowy) 15
71 Grzałka filtra paliwa (silnik wysokoprężny) 30
72 – –
73 – –
74 – –
75 – –
76 – –
77 Rozrusznik Bocznik
78 Rozrusznik 40

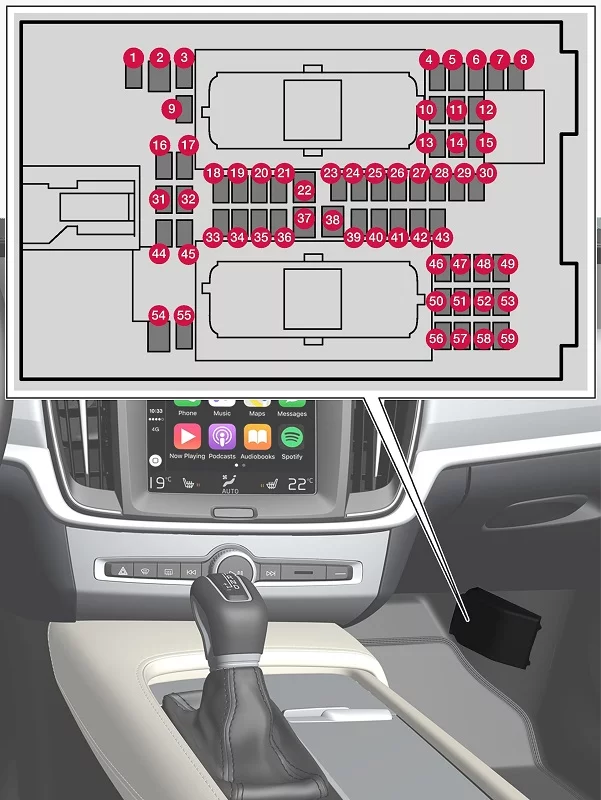

Bezpieczniki pod schowkiem podręcznym

Bezpieczniki pod schowkiem podręcznym zabezpieczają między innymi gniazdo 230 V, wyświetlacze i moduły drzwi.

Volvo S90 (2017) - schematy bezpieczników i przekaźników
  • Bezpieczniki 1, 3-21, 23-36, 39-53 i 55-59 są typu „Micro”.
  • Bezpieczniki 2, 22, 37-38 i 54 są typu „MCase” i powinny być wymieniane w stacji obsługi
Numer Opis Ampery [A]
1 – –
2 Gniazdo elektryczne 230 V w konsoli między fotelami, obok miejsca na nogi dla pasażerów tylnych siedzeń 30
3 – –
4 Czujnik ruchu 5
5 Odtwarzacz multimedialny 5
6 Wyświetlacz kierowcy 5
7 Klawiatura w konsoli środkowej 5
8 Czujnik nasłonecznienia 5
9 – –
10 – –
11 Moduł elektroniczny kierownicy 5
12 Moduł pokrętła rozruchu i włącznika hamulca postojowego 5
13 Moduł elektroniczny podgrzewanej kierownicy 15
14 – –
15 – –
16 – –
17 – –
18 Moduł sterujący układu klimatyzacji 10
19 Blokada kierownicy 7,5
20 Gniazdo diagnostyczne OBDII 10
21 Wyświetlacz centralny 5
22 Moduł wentylatora układu klimatyzacji, przedni 40
23 – –
24 Podświetlenie elementów sterowania, oświetlenie kabiny pasażerskiej, przyciemnianie wewnętrznego lusterka wstecznego, czujnik deszczu i światła, klawiatura w konsoli między fotelami obok miejsca na nogi dla pasażerów tylnych siedzeń, elektrycznie regulowane fotele przednie, panele sterowania w tylnych drzwiach 7,5
25 Moduł sterujący funkcji wsparcia kierowcy 5
26 Dach otwierany 20
27 Wyświetlacz przezierny na szybie przedniej 5
28 Wyłącznik oświetlenia kabiny 5
29 – –
30 Wyświetlacz w konsoli sufitowej (sygnalizacja niezapięcia pasów bezpieczeństwa/wskaźnik czołowej poduszki powietrznej pasażera) 5
31 – –
32 Czujnik wilgotności 5
33 Moduł drzwi w prawych drzwiach tylnych 20
34 Bezpieczniki w przestrzeni bagażowej 10
35 Moduł sterujący funkcji połączenia samochodu z Internetem, moduł sterujący systemu telematycznego 5
36 Moduł drzwi w lewych drzwiach tylnych 20
37 Moduł sterujący systemu audio (wzmacniacz) (niektóre wersje) 40
38 – –
39 Moduł anteny wielozakresowej 5
40 Moduły funkcji komfortowych (masażu) przednich siedzeń 5
41 – –
42 – –
43 Moduł sterujący pompy paliwowej 15
44 – –
45 – –
46 Podgrzewanie fotela kierowcy 15
47 Podgrzewanie przedniego fotela pasażera 15
48 Pompa płynu chłodzącego 10
49 – –
50 Moduł drzwi w lewych drzwiach przednich 20
51 Moduł sterujący zawieszenia (aktywnego) 20
52 – –
53 Moduł sterujący systemu Sensus 10
54 – –
55 – –
56 Moduł drzwi w prawych drzwiach przednich 20
57 – –
58 TV (niektóre rynki) 5
59 Bezpiecznik główny dla bezpieczników 53 i 58 15

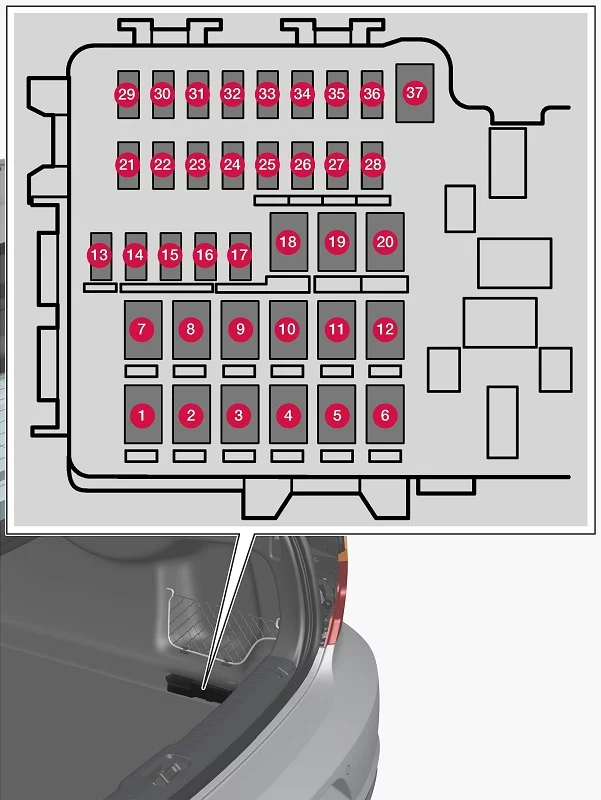

Bezpieczniki w przestrzeni bagażowej

Bezpieczniki w przestrzeni bagażowej zabezpieczają między innymi elektrycznie regulowane fotele, poduszki powietrze i napinacze pasów bezpieczeństwa.

Volvo S90 (2017) - schematy bezpieczników i przekaźników

  • Bezpieczniki 13-17 i 21-36 są typu „Micro”.
  • Bezpieczniki 1-12, 18-20 i 37 są typu „MCase” i powinny być wymieniane w stacji obsługi
Numer Opis Ampery [A]
1 Ogrzewanie szyby tylnej 30
2 – –
3 Sprężarka zawieszenia pneumatycznego 40
4 Blokada silnika oparcia prawego tylnego siedzenia 15
5 – –
6 Blokada silnika oparcia lewego tylnego siedzenia 15
7 – –
8 – –
9 Pokrywa bagażnika sterowana elektrycznie 25
10 Przedni fotel pasażera z elektryczną regulacją 20
11 Moduł sterujący haka holowniczego 40
12 Moduł napinacza pasa bezpieczeństwa, prawa strona 40
13 Wewnętrzne cewki przekaźników 5
14 – –
15 Moduł funkcji wykrywania ruchu stopy (do otwierania elektrycznie sterowanej pokrywy bagażnika) 5
16 – –
17 – –
18 Moduł sterujący haka holowniczego 25
19 Elektrycznie regulowany fotel kierowcy 20
20 Moduł napinacza pasa bezpieczeństwa, lewa strona 40
21 Kamera parkowania 5
22 – –
23 – –
24 – –
25 – –
26 Moduł sterujący poduszek powietrznych i napinaczy pasów bezpieczeństwa 5
27 – –
28 Ogrzewanie fotela, lewego tylnego 15
29 – –
30 Blind Spot Information (BLIS) 5
31 – –
32 Moduły napinaczy pasów bezpieczeństwa 5
33 Siłownik recyrkulacji spalin (benzyna, niektóre wersje silnikowe) 5
34 – –
35 Moduł sterujący All Wheel Drive (AWD) 15
36 Ogrzewanie fotela, prawego tylnego 15
37 – –

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
