Volvo V70 i XC70 (2010) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V70 i XC70 z lat: 2010.

Sprawdzanie oraz wymiana bezpieczników Volvo V70 i XC70 (2010)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Volvo V70 i XC70 (2010)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

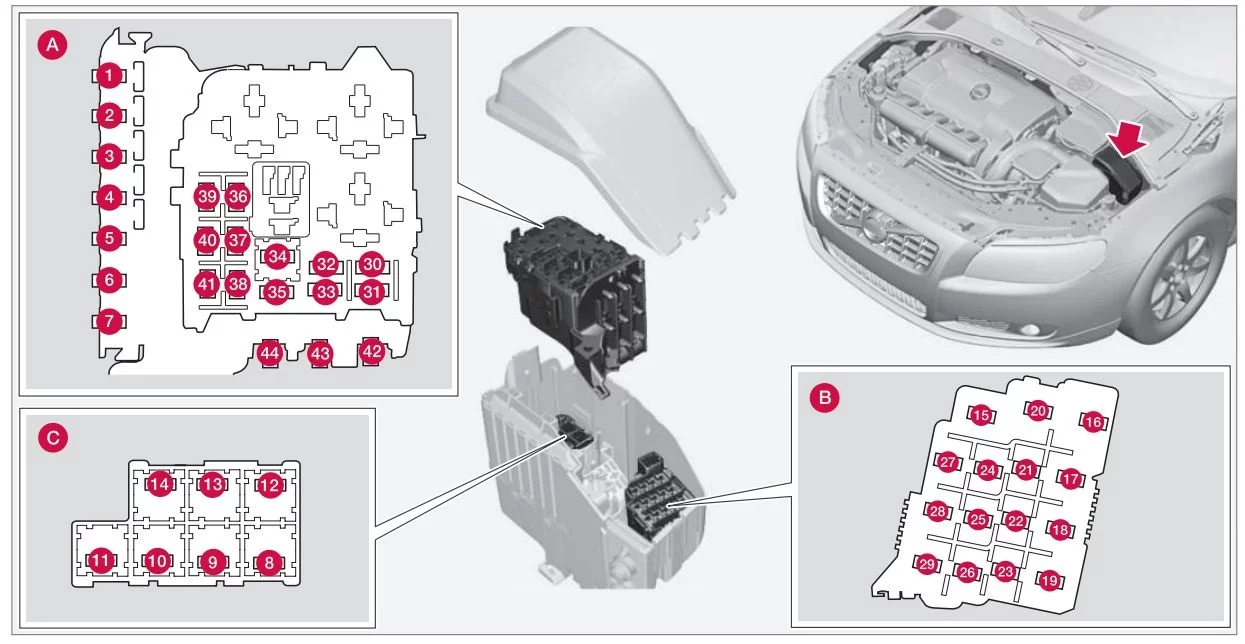

Bezpieczniki – komora silnika Volvo V70 i XC70 (2010)

A – Komora silnika, górna

B – Komora silnika, przód

C – Komora silnika, dolna

Volvo V70 i XC70 (2010) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Wyłącznik obwodu 50
2 Wyłącznik obwodu 50
3 Wyłącznik obwodu 60
4 Wyłącznik obwodu 60
5 Wyłącznik obwodu 50
6 — —
7 — —
8 — —
9 Wycieraczki 30
10 — —
11 Dmuchawa układu klimatyzacji 40
12 —
13 Pompa ABS 40
14 Zawory ABS 20
15 — —
16 Poziomowanie reflektorów Active Bending Lights (opcja) 10
17 Centralny moduł elektryczny 20
18 Radar. Moduł sterujący ACC (opcja) 5
19 Siła kierowania zależna od prędkości (opcja) 5
20 Moduł sterujący silnika (ECM), skrzynia biegów, SRS 10
21 Podgrzewane dysze spryskiwaczy 10
22 Pompa próżniowa I5T 20
23 Panel oświetleniowy 5
24 Spryskiwacze reflektorów 15
25 Gniazdo 12 V, przednie i tylne siedzenie Rear Seat Entertainment (RSE) 15
26 Szyberdach*, konsola sufitowa/ECC* 10
27 Skrzynka komory silnika 5
28 Światła dodatkowe* 20
29 Klakson 15
30 Moduł sterujący silnika (ECM) 10
31 Moduł sterujący automatycznej skrzyni biegów 15
32 Sprężarka klimatyzacji 15
33 Cewki 5
34 Przekaźnik rozrusznika 30
35 Cewki zapłonowe 20
36 Moduł sterujący silnika (ECM), przepustnica 10
37 Układ wtryskowy 15
38 Zawory silnika 10
39 EVAP/podgrzewany czujnik tlenu/wtrysk 15
40 Ogrzewanie wentylacji skrzyni korbowej 10
41 Wykrywanie wycieku paliwa 5
42 — —
43 — —
44 Wentylator chłodzący 80

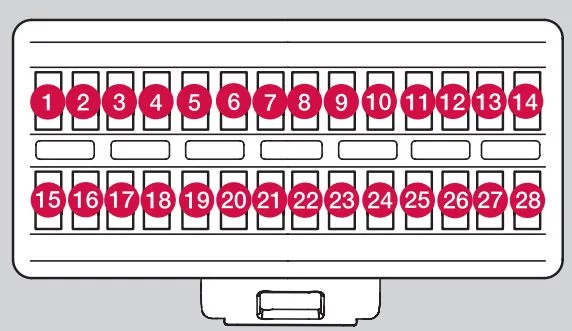

Bezpieczniki w schowku Volvo V70 i XC70 (2010)

Volvo V70 i XC70 (2010) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Czujnik deszczu* 5
2 System SRS 10
3 Hamulce ABS. Elektryczny hamulec postojowy 5
4 Pedał przyspieszenia, podgrzewane siedzenia* 7,5
5 — —
6 Wyświetlacz ICM, CD i radio 15
7 Moduł kierownicy 7,5
8 — —
9 Światła drogowe 15
10 Szyberdach* 20
11 Światła cofania 7,5
12 — —
13 Przednie światło przeciwmgielne* 15
14 Spryskiwacze szyb 15
15 Adaptacyjny tempomat ACC* 10
16 — —
17 Oświetlenie sufitowe, panel sterowania drzwi kierowcy/elektrycznie sterowany fotel pasażera* 7,5
18 Wyświetlacz informacyjny 5
19 Elektrycznie sterowany fotel kierowcy* 5
20 Wycieraczka tylnej klapy 15
21 Odbiornik pilota, czujniki alarmu 5
22 Pompa paliwowa 20
23 Elektryczna blokada kolumny kierownicy 20
24 — —
25 Zamek zbiornika/tylnej klapy 10
26 Syrena alarmowa. EKK 5
27 Przycisk START/STOP SILNIKA 5
28 Włącznik świateł hamowania 5

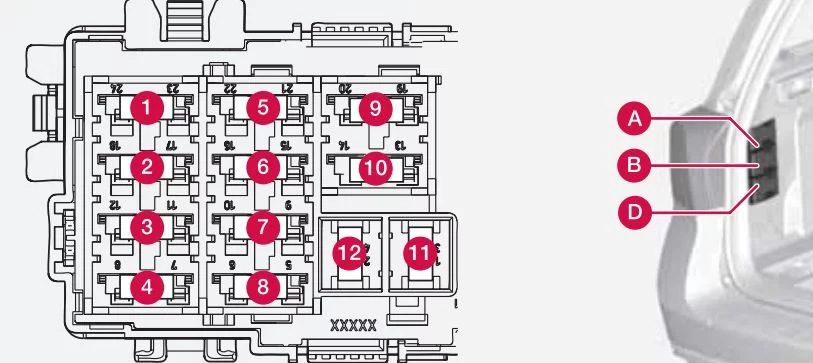

Bezpieczniki w bagażniku Volvo V70 i XC70 (2010)

Volvo V70 i XC70 (2010) - schematy bezpieczników i przekaźników

Moduł A

Numer Opis – moduł A (czarny) Ampery [A]
1 Przełączniki w drzwiach kierowcy 25
2 Przełączniki w drzwiach pasażera 25
3 Przełączniki w tylnych drzwiach po stronie kierowcy 25
4 Przełączniki w tylnych drzwiach po stronie pasażera 25
5 — —
6 Gniazdo 12 V w przestrzeni bagażowej, chłodnica* 15
7 Odmrażacz tylnej szyby 30
8 — —
9 Gniazdo przyczepy 2* 15
10 Elektrycznie sterowany fotel kierowcy* 25
11 Gniazdo przyczepy 1* 40
12 Elektrycznie sterowana tylna klapa* 30

Moduł B (biały)

Numer Opis – moduł B (biały) Ampery [A]
1 — —
2 Moduł sterujący Active Chassis System* 15
3 Podgrzewany fotel kierowcy* 15
4 Podgrzewany fotel pasażera* 15
5 Ogrzewanie siedzenia tylnego, strona pasażera * 15
6 Moduł sterujący AWD 10
7 Ogrzewanie siedzenia tylnego, strona kierowcy* 15
8 — —
9 Elektryczny fotel pasażera* 25
10 Bezkluczykowy napęd* 20
11 Elektryczny hamulec postojowy – strona kierowcy* 30
12 Elektryczny hamulec postojowy – strona pasażera 30

Moduł C (niebieski)

Numer Opis – moduł C (niebieski) Ampery [A]
1 Wyświetlacz systemu nawigacji 10
2 — —
3 Głośnik niskotonowy* 25
4 Radio satelitarne SIRIUS* 5
5 Wzmacniacz dźwięku* 25
6 System nagłośnieniowy 15
7 — —
8 – 12 rezerwa —

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
