Volvo XC40 Recharge Pure Electric (2023) – schematy bezpieczników i przekaźników

Rocznik 2023
Zaktualizowano 30.01.2025
Volvo XC40 Recharge Pure Electric (2023) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC40 Recharge Pure Electric z lat: 2023.

Sprawdzanie oraz wymiana bezpieczników Volvo XC40 Recharge Pure Electric (2023)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Volvo XC40 Recharge Pure Electric (2023)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

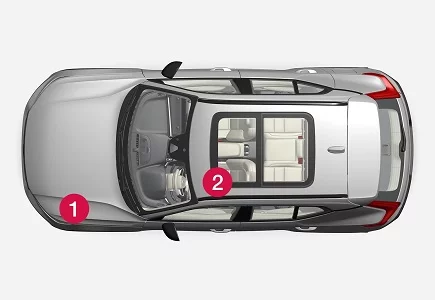

Umiejscowienie w Volvo XC40 Recharge Pure Electric (2023)

Volvo XC40 Recharge Pure Electric (2023) - schematy bezpieczników i przekaźników

1 Pod pokrywą silnika
2 Pod schowkiem podręcznym

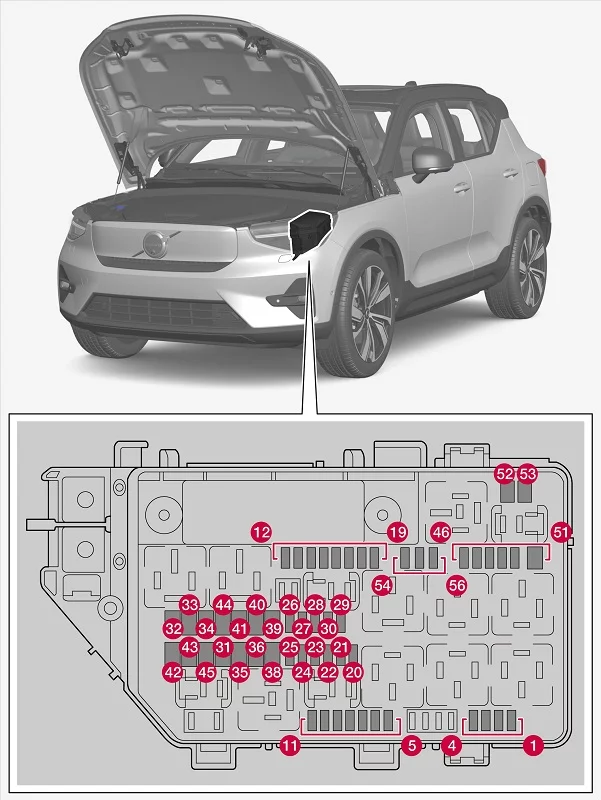

Bezpieczniki pod pokrywą silnika Volvo XC40 Recharge Pure Electric (2023)

Volvo XC40 Recharge Pure Electric (2023) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A] Typ
1 Dwa gniazda USB, konsola między fotelami, tył 7,5 Micro
2 Gniazdo 12 V, przód 15 Micro
3 – – Micro
4 Gniazdo elektryczne 12 V w przestrzeni bagażowej 15 Micro
5 Moduł sterujący silnika (ECM) 10 Micro
6 Blok zaworów chłodzenia 15 Micro
7 Zawór chłodzenia akumulatora 5 Micro
8 Moduł sterujący, żaluzja spojlera

Moduł sterujący, żaluzja chłodnicy

10 Micro
9 – – Micro
10 – – Micro
11 – – Micro
12 Reflektor, prawy 20 Micro
13 Reflektor, lewy 20 Micro
14 Moduł kolizyjny (SRS) 5 Micro
15 Czujnik pedału przyspieszenia 5 Micro
16 Funkcje zasilane, gdy układ elektryczny samochodu jest włączony: Moduł sterujący silnika, podzespoły skrzyni biegów, elektryczne wspomaganie układu kierowniczego, centralny moduł elektroniczny, moduł sterujący układu hamulcowego 5 Micro
17 Zewnętrzny moduł dźwiękowy 5 Micro
18 Blokada antyalkoholowa 5 Micro
19 – – Micro
20 Wewnętrzne cewki przekaźników 5 Micro
21 – – Micro
22 Czujnik pedału hamulca 5 Micro
23 Moduł obliczeniowy 5 Micro
24 Moduł sterujący, akumulator wysokiego napięcia 5 Micro
25 – – Micro
26 Moduł sterujący silnika (ECM) 5 Micro
27 Moduł ładowania 15 Micro
28 Przetwornica przedniego silnika elektrycznego 5 Micro
29 Sygnał dźwiękowy (klakson) 20 Micro
30 Syrena alarmu 5 Micro
31 Wycieraczki szyby przedniej 30 MCase
32 – – MCase (z wycięciami)
33 – – MCase (z wycięciami)
34 – – MCase (z wycięciami)
35 Moduł sterujący układu hamulcowego 30 MCase
36 – – MCase
38 Reflektory 30 MCase
39 – – MCase
40 – – MCase
41 Moduł sterujący haka holowniczego 25 MCase
42 Moduł sterujący haka holowniczego 40 MCase (z wycięciami)
43 – – MCase (z wycięciami)
44 – – MCase
45 – – MCase (z wycięciami)
46 Zewnętrzny wymiennik ciepła 5 Micro
47 Moduł sterujący, sprężarka układu klimatyzacji

Moduł sterujący, nagrzewnica wysokiego napięcia

Moduł sterujący, elektryczny zawór rozprężny

Moduł monitorujący

5 Micro
48 Moduł sterujący, akumulator wysokiego napięcia

Przetwornica, przedni i tylny silnik elektryczny

15 Micro
49 Pompa płynu chłodzącego, akumulator wysokiego napięcia 20 Micro
50 Pompa płynu chłodzącego, układ napędu elektrycznego 20 Micro
51 – – MCase
52 Ogrzewanie przedniej szyby, prawa strona 40 MCase (z wycięciami)
53 Ogrzewanie przedniej szyby, lewa strona 40 MCase (z wycięciami)
54 – – Micro
55 Reflektor, lewy 20 Micro
56 Reflektor, prawy 20 Micro

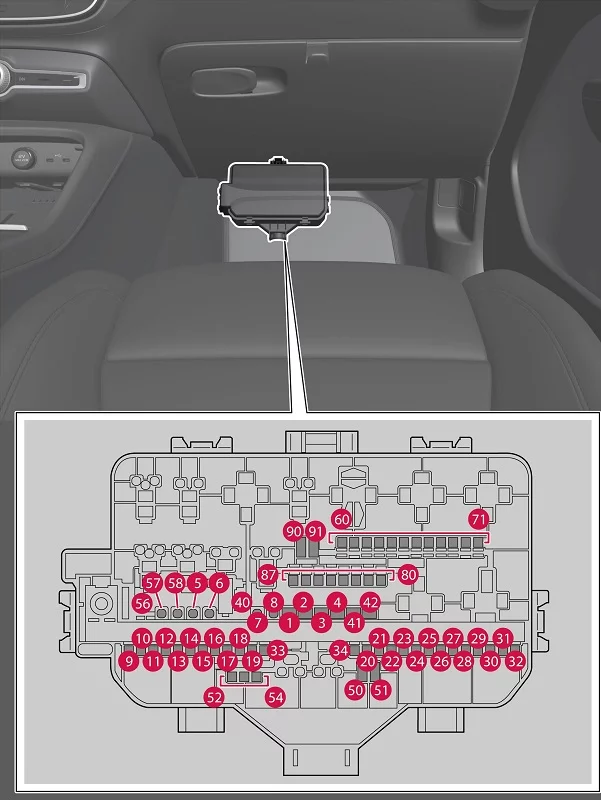

Bezpieczniki pod schowkiem podręcznym Volvo XC40 Recharge Pure Electric (2023)

Volvo XC40 Recharge Pure Electric (2023) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A] Typ
1 Urządzenie audio (wzmacniacz) 40 MCase (z wycięciami)
2 Moduł elektryczny A 40 MCase (z wycięciami)
3 Moduł elektryczny B 40 MCase (z wycięciami)
4 Wentylator, klimatyzacja, przód 40 MCase (z wycięciami)
5 Drzwi bagażnika sterowane elektrycznie 25 MCase
6 Fotel regulowany elektrycznie, lewy 20 MCase
7 Fotel regulowany elektrycznie, prawy 20 MCase
8 – – MCase
9 Moduł drzwi, prawy tylny 20 Micro
10 Moduł drzwi, lewy tylny 20 Micro
11 Moduł drzwi, lewy przedni 20 Micro
12 Oświetlenie tylne 15 Micro
13 – – Micro
14 Podgrzewanie siedzeń, tył 15 Micro
15 Moduł bezpieczeństwa (ASDM)

Przetwornica, tylne silniki elektryczne

5 Micro
16 Moduł obliczeniowy 5 Micro
17 Czujnik nasłonecznienia

Transponder funkcji opłat drogowych

5 Micro
18 Blokada kierownicy 7,5 Micro
19 Moduł sterujący, klimatyzacja 7,5 Micro
20 Czujniki ruchu wewnątrz pojazdu 5 Micro
21 Wyświetlacz kierowcy 5 Micro
22 Klawiatura, konsola centralna 5 Micro
23 Moduł elektroniczny kierownicy 5 Micro
24 Elektroniczny moduł zmiany biegów 5 Micro
25 Wyświetlacz centralny 5 Micro
26 Moduł sterujący łączności internetowej samochodu

Moduł sterujący systemu Connect

5 Micro
27 Moduł anteny (TCAM) 5 Micro
28 Cewki przekaźników 5 Micro
29 Otwieranie pokrywy bagażnika/drzwi bagażnika ruchem stopy 5 Micro
30 Moduł sterujący, system Infotainment 15 Micro
31 Gniazdo diagnostyczne 10 Micro
32 Blokada antyalkoholowa 5 Micro
33 Opuszczanie zagłówka, lewa strona z tyłu 15 Micro
34 Opuszczanie zagłówka, prawa strona z tyłu 15 Micro
40 Ogrzewanie szyby tylnej 30 MCase
41 Napinacz pasa bezpieczeństwa, lewa strona 40 MCase (z wycięciami)
42 Napinacz pasa bezpieczeństwa, prawa strona 40 MCase (z wycięciami)
50 – – Micro
51 – – Micro
52 Pompa płynu chłodzącego 7,5 Micro
53 Moduł elektroniczny kierownicy, kierownica podgrzewana 15 Micro
54 Czujnik pyłków zawieszonych w powietrzu (APMS)

Dodatkowa nagrzewnica powietrza (PTC)

5 Micro
55 Spryskiwacze reflektorów 25 MCase
56 Spryskiwacze przedniej i tylnej szyby 25 MCase
57 – – MCase
58 – – MCase
60 – – Micro
61 – – Micro
62 – – Micro
63 Bezpiecznik zapasowy 5 Micro
64 Blind Spot Information (BLIS) 5 Micro
65 – – Micro
66 – – Micro
67 Moduł sterujący radaru, przedni 5 Micro
68 – – Micro
69 – – Micro
70 Przygotowanie do bezpiecznika, zawieszenie specjalne 5 Micro
71 Moduł kolizyjny (SRS) 5 Micro
80 Wycieraczka szyby, tylna 15 Micro
81 Wskaźnik w konsoli sufitowej (SRS)

Wzbudzenie modułu elektronicznej zmiany biegów

Kamera parkowania 360°

5 Micro
82 Konsola sufitowa, panoramiczne okno dachowe 20 Micro
83 Wyłącznik oświetlenia kabiny

Przyciemnianie, wewnętrzne lusterko wsteczne

Czujniki deszczu i światła

Panele sterowania, drzwi tylne i przestrzeń bagażowa

Transponder funkcji opłat drogowych

7,5 Micro
84 Płytka do ładowania bezprzewodowego 5 Micro
85 Kamera przednia 5 Micro
86 Blokada antyalkoholowa 5 Micro
87 Gniazdo USB 5 Micro
90 – – Micro
91 – – Micro

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
