Chevrolet Captiva (2006-2019) – schematy bezpieczników i przekaźników
Rocznik 2006-2019
Zaktualizowano 24.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Captivaz z lat: 2006, 2007, 2008, 2009, 2010 (C100) i 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 (C140).
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Komora silnika
Skrzynka bezpieczników znajduje się obok beczki płynu do spryskiwaczy i jest zamknięta plastikową pokrywą.

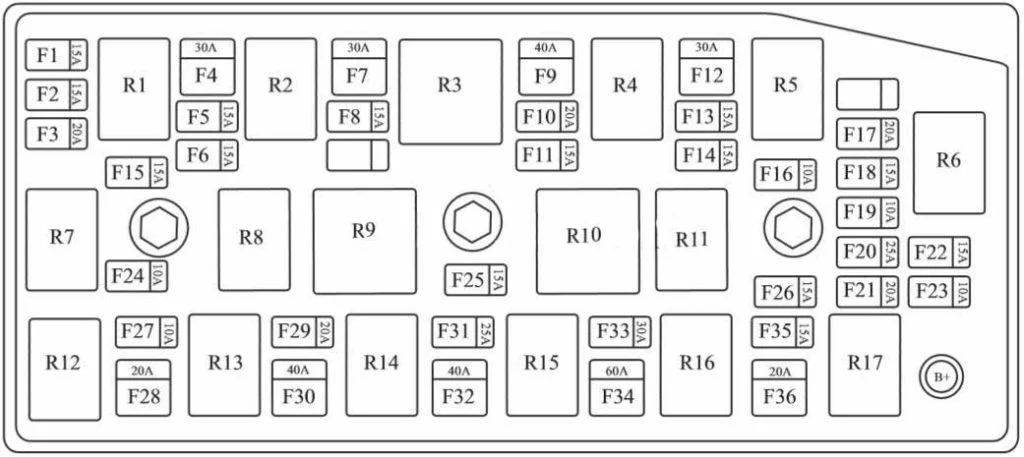

C100
Opis
| F1 | Zarządzanie silnikiem |
| F2 | Zarządzanie silnikiem |
| F3 | Elektroniczna jednostka kontrolująca |
| F4 | Główny wentylator |
| F5 | Paliwo |
| F6 | Napęd na cztery koła* |
| F7 | Przekaźnik pomocniczy |
| F8 | Zatrzymać |
| F9 | Klimatyzator / Zapłon 1 |
| F10 | Szyberdach* |
| F11 | System antywłamaniowy |
| F12 | System do czyszczenia zaparowanych szyb |
| F13 | Lewy reflektor świateł mijania |
| F14 | Reflektor świateł mijania prawych |
| F15 | Silnik 3 |
| F 16 | Światła postojowe z lewej strony |
| F17 | Spryskiwacz reflektorów |
| F18 | TCM |
| F19 | Światła postojowe prawe |
| F20 | Zapasowy |
| F21 | Zapasowy |
| F22 | Zapasowy |
| F23 | Zapasowy |
| F24 | Komponent klimatyzatora |
| F25 | Sygnał dźwiękowy |
| F26 | Przednie światła przeciwmgielne |
| F27 | Główny |
| F28 | Rozrusznik |
| F29 | SEKCJA |
| F30 | SEKCJA |
| F31 | Wycieraczka |
| F32 | Początek |
| F33 | Fotel elektryczny |
| F34 | Akumulator |
| F35 | Światła drogowe |
| F36 | Spryskiwacz tylnej szyby |
| R1 | Pomocniczy przekaźnik wentylatora |
| R2 | Przekaźnik układu paliwowego |
| R3 | Przekaźnik prędkości wycieraczek |
| R4 | Przekaźnik do czyszczenia zaparowanych szyb |
| R5 | Przekaźnik górny/dolny |
| R6 | Przekaźnik spryskiwaczy reflektorów |
| R7 | Główny przekaźnik |
| R8 | Główny przekaźnik wentylatora |
| R9 | Przekaźnik sterowania wentylatorem |
| R10 | Przekaźnik wentylatora |
| R11 | Przekaźnik świateł postojowych |
| R12 | Przekaźnik rozrusznika |
| R13 | Przekaźnik klimatyzatora |
| R14 | Przekaźnik klaksonowy |
| R15 | Przekaźnik wycieraczek |
| R16 | Przekaźnik świateł przeciwmgielnych |
| R17 | Przekaźnik świateł drogowych |

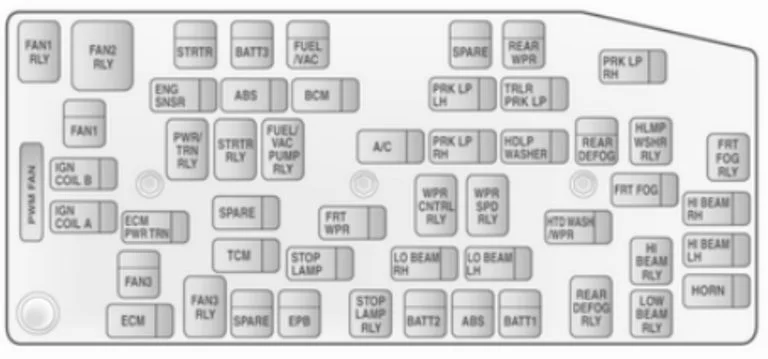

C140
Opis
| SECTION | System antywłamaniowy |
| A/C | Klimatyzacja |
| BATT1 | Skrzynka bezpieczników deski rozdzielczej |
| BATT2 | Skrzynka bezpieczników deski rozdzielczej |
| BATT3 | Skrzynka bezpieczników deski rozdzielczej |
| BCM | Jednostka sterująca elektroniki ciała |
| ECM | ECM |
| ECM PWR TRN | ECM, silnik i skrzynia biegów |
| ENG SNSR | Czujniki zarządzania silnikiem |
| EPB | Elektryczny hamulec postojowy |
| FAN1 | Przepływ powietrza chłodzącego |
| FAN3 | Przepływ powietrza chłodzącego |
| FRT FOG | Przednie światła przeciwmgielne |
| FRT WPR | Przednia wycieraczka |
| FUEL/VAC | Pompa paliwa;
Pompa próżniowa. |
| HDLP WASHER | Spryskiwacz reflektorów |
| HI BEAM LH | Światła drogowe (lewy blok) |
| HI BEAM RH | Światła drogowe (prawy reflektor blokowy) |
| HORN | Sygnał dźwiękowy |
| HTD WASH/ MIR | Podgrzewany płyn do spryskiwaczy;
Podgrzewane lusterka zewnętrzne. |
| IGN COIL A | Cewka zapłonowa |
| IGN COIL B | Cewka zapłonowa |
| LO BEAM LH | Światło mijania (lewy reflektor blokowy) |
| LO BEAM RH | Światło mijania (prawy reflektor blokowy) |
| PRK LP LH | Światło postojowe (lewy reflektor blokowy) |
| PRK LP RH | Światło postojowe (prawy reflektor blokowy) |
| PWM FAN | Sygnał sterujący wentylatorem PWM |
| REAR DEFOG | Podgrzewana tylna szyba |
| REAR WPR | Tylna wycieraczka |
| SPARE | – |
| STOP LAMP | Światła stopu |
| STRTR | Rozrusznik |
| TCM | Jednostka sterująca skrzynią biegów |
| TRLR PRL LP | Światła postojowe przyczepy |
Dodatkowa skrzynka
Tylko modele z silnikiem Diesla. Znajduje się na środku panelu.
Opis
| AF1 | Sterownik świec żarowych 60A |
| AF2 | 30A przekaźnik podgrzewacza filtra paliwa |
| AF3 | Przekaźnik 40A PTC-1 |
| AF4 | Przekaźnik 40A PTC-2 |
| AF5 | Przekaźnik 40A PTC-3 |
Przedział pasażerski
Znajduje się po lewej stronie u stóp pasażera.

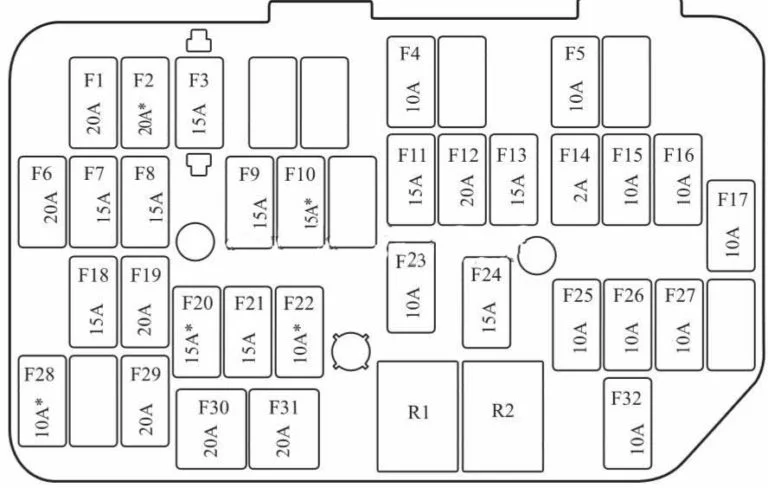

C100
Opis
| F1 | AP01 / Dodatkowe gniazdo |
| F2 | Podgrzewane fotele przednie |
| F3 | System nagłośnieniowy |
| F4 | Klimatyzator |
| F5 | Elektroniczna jednostka sterująca nadwozia |
| F6 | Zamek od drzwi |
| F7 | Kierunkowskaz po prawej stronie |
| F8 | Kierunkowskaz lewa strona |
| F9 | Stop |
| F10 | Spryskiwacze reflektorów |
| F11 | Klimatyzacja |
| F12 | Elektroniczna jednostka sterująca nadwozia |
| F13 | Elektroniczna jednostka sterująca nadwozia |
| F14 | Zapłon: S / W |
| F15 | Tylne światło przeciwmgielne |
| F 16 | Poduszka powietrzna (poduszka powietrzna) |
| F17 | Podkładka przednia |
| F18 | Zamek drzwi przednich |
| F19 | Dodatkowe gniazdo |
| F20 | Jednostka sterująca skrzynią biegów |
| F21 | Silnik |
| F22 | Światła mijania |
| F23 | Podnośnik szyby |
| F24 | Podgrzewane lusterka zewnętrzne |
| F25 | Deska rozdzielcza |
| F26 | Zapłon 1 |
| F27 | Poduszka powietrzna |
| F28 | Składane lusterko* |
| F29 | Zapalniczka |
| F30 | Elektrycznie sterowane okno po stronie pasażera |
| F31 | Elektrycznie sterowane szyby po stronie kierowcy |
| F32 | Zegar |
| R1 | Komponent przekaźnika klimatyzatora / Nieusuwalne pomocnicze gniazdo elektryczne |
| R2 | Zapłon: START |

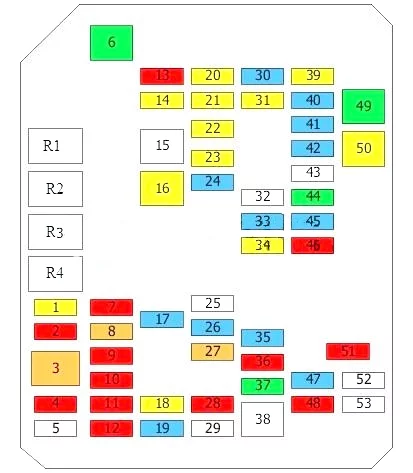

C140
Opis
| 1 | 20A | Podgrzewane przełączniki siedzeń |
| 2 | 10 A | Czujnik jakości powietrza;
Ogrzewanie, wentylacja i klimatyzacja (HVAC); Dmuchawa, szybki przekaźnik; Przekaźnik dodatkowej grzałki 1. |
| 3 | 40A | Silnik dmuchawy |
| 4 | 10 A | Sterownik poziomowania reflektorów;
Sterownik wspomagania kierownicy; Siłownik poziomowania lewego reflektora; Siłownik poziomowania prawego reflektora. |
| 5 | 2A | Przełącznik wielofunkcyjny;
Panel przyrządów; Przełącznik elektrycznego lusterka wstecznego. |
| 6 | 30A | Przełącznik regulacji fotela kierowcy |
| 7 | 10 A | Jednostka sterująca pompy paliwa lub nieużywana |
| 8 | 5A | Lusterko wewnętrzne;
Alarm bezpieczeństwa. |
| 9 | 10 A | Przekaźnik tylnych świateł przeciwmgielnych;
Lampka wyłączenia poduszki powietrznej pasażera; Zestaw wskaźników; Jednostka sterująca wyświetlacza informacyjnego; Przełącznik wielofunkcyjny; Tablica przyrządów. |
| 10 | 10 A | Moduł diagnostyczny poduszki powietrznej |
| 11 | 10 A | Sterownik nadwozia; Złącze przyczepy.. |
| 12 | 10 A | Przełącznik pozycji postojowej/neutralnej |
| 13 | 10 A | Sterownik szyberdachu;
Sterownik lusterek. |
| 14 | 20A | Przekaźnik świateł cofania, przekaźnik przyczepy, światła przyczepy |
| 15 | ||
| 16 | 20A | Jednostka sterująca szyberdachu |
| 17 | 15A | Jednostka sterująca mechanizmu różnicowego; Elektrozawór odpowietrzania kanistra. |
| 18 | 20A | Sterownik nadwozia; Złącze przyczepy. |
| 19 | 15A | Radio |
| 20 | 20A | Jednostka sterująca pompy paliwa |
| 21 | 20A | Gniazdo akcesoriów |
| 22 | 20A | Zapalniczka przednia |
| 23 | 20A | Gniazdo akcesoriów do bagażnika |
| 24 | 15A | Sterownik silnika;
Przepływomierz masowy powietrza z czujnikiem temperatury powietrza; ESP; Sterownik silnika; Przekaźnik pompy próżniowej. |
| 25 | ||
| 26 | 15A | Tylne światło przeciwmgielne |
| 27 | 5A | Dioda klimatyzacji |
| 28 | 10 A | Klaster instrumentów |
| 29 | 2A | Sterowanie na kierownicy |
| 30 | 15A | Klapka wlewu paliwa |
| 31 | 20A | Głośnik niskotonowy |
| 32 | ||
| 33 | 15A | Jednostka sterująca nadwozia |
| 34 | 20A | Pompka spryskiwacza szyby przedniej |
| 35 | 15A | Jednostka sterująca nadwozia |
| 36 | 10 A | Jednostka sterująca nadwozia |
| 37 | 30A | Złącze przyczepy |
| 38 | ||
| 39 | 20A | Przekaźnik centralnego zamka |
| 40 | 15A | Jednostka sterująca nadwozia |
| 41 | 15A | Jednostka sterująca nadwozia |
| 42 | 15A | Jednostka sterująca nadwozia |
| 43 | ||
| 44 | 30A | Wzmacniacz dźwięku |
| 45 | 15A | Lewy system jazdy dziennej |
| 46 | 10 A | Podgrzewana jednostka sterująca siedzenia kierowcy;
Podgrzewana jednostka sterująca siedzenia pasażera. |
| 47 | 15A | Jednostka sterująca immobilizera |
| 48 | 10 A | Moduł diagnostyczny poduszki powietrznej |
| 49 | 30A | Okna elektryczne |
| 50 | 20A | Elektryczna szyba kierowcy |
| 51 | 10 A | Czujnik ultradźwiękowy;
Jednostka sterująca wspomagania parkowania; Budzik; Zabezpieczenia; Przełącznik wielofunkcyjny; Tablica przyrządów. |
| 52 | 2A | Stacyjka |
| 53 | ||
| R1 | Przekaźnik akcesoriów | |
| R2 | Pomocniczy przekaźnik mocy | |
| R3 | Przekaźnik pracy silnika | |
| R4 | Główny przekaźnik | |
| Zintegrowane są następujące przekaźniki: | ||
| R5 | Pompka spryskiwacza szyby przedniej | |
| R6 | Przekaźnik systemu do jazdy dziennej | |
| R7 | Przekaźnik tylnego światła przeciwmgielnego | |
| R8 | Przekaźnik świateł cofania, przyczepa | |
| R9 | Przekaźnik oświetlenia przyczepy | |
| R10 | Przekaźnik oświetlenia przyczepy | |
| R11 | Przekaźnik odblokowania drzwi | |
| R12 | Przekaźnik klapki wlewu paliwa | |
| R13 | Przekaźnik tylnej klapy | |
| R14 | Przekaźnik zamka drzwi | |
| R15 | Przekaźnik zamka drzwi kierowcy | |
| R16 | Przekaźnik blokady | |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
