Chevrolet Epica (V250) (2006-2013) – schematy bezpieczników i przekaźników
Rocznik 2006-2013 Generacja V250
Zaktualizowano 25.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Epica (V250) z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

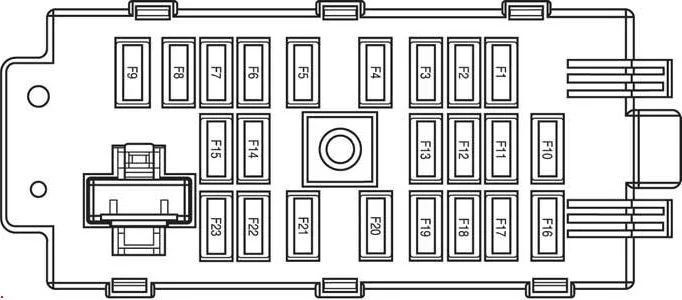

Przedział pasażerski
Znajduje się po lewej stronie na końcu deski rozdzielczej.
| Numer | Ampery [A] | Opis |
| F1 | 10 | Zestaw wskaźników, wyświetlacz informacyjny, LCM, moduł RKE, TCM, przełącznik PNP |
| F2 | 25 | Przełącznik wycieraczek i spryskiwaczy, silnik wycieraczek, zespół czujnika deszczu |
| F3 | 50 | Nieużywany |
| F4 | 10 | ISU, przekaźnik wentylatora, przełącznik MTC / FATC, siłownik wyboru trybu, siłownik recyrkulacji |
| F5 | 10 | Przednie światło sufitowe / przełącznik szyberdachu, LCM, zegar cyfrowy |
| F6 | 10 | System audio, moduł nawigacyjny |
| F7 | 20 | Przełącznik podgrzewanego dywanu — kierowca/pasażer |
| F8 | 20 | System nagłośnienia |
| F9 | 10 | Klaster przyrządów, przełącznik MTC / FATC, zegar cyfrowy, wyświetlacz informacyjny, LCM, włożony stacyjka, moduł RKE |
| F10 | 10 | HR |
| F11 | 10 | Lampka ostrzegawcza poduszki powietrznej pasażera / pasa bezpieczeństwa, czujnik PPD |
| F12 | 10 | Zapasowy |
| F13 | 10 | LCM |
| F14 | 20 | Dodatkowe gniazdo, zapalniczka |
| F15 | 20 | Głośnik niskotonowy |
| F 16 | 50 | Dźwignia zmiany biegów, przełącznik PNP, przełącznik biegu wstecznego, lusterko ECM, przełącznik hamulca, zestaw wskaźników |
| F17 | 50 | ECM, moduł pompy paliwa, automatyczna skrzynia biegów, czujnik MAF |
| F18 | 10 | ISU, włącznik wycieraczek i spryskiwaczy |
| F19 | 10 | Lusterko elektryczne — kierowca/pasażer, przełącznik MTC/FATC |
| F20 | 50 | Nieużywany |
| F21 | 50 | Moduł SSPS |
| F22 | 50 | DLC, przełącznik otwierania bagażnika |
| F23 | 30 | Elektroniczna jednostka sterująca hamulca |

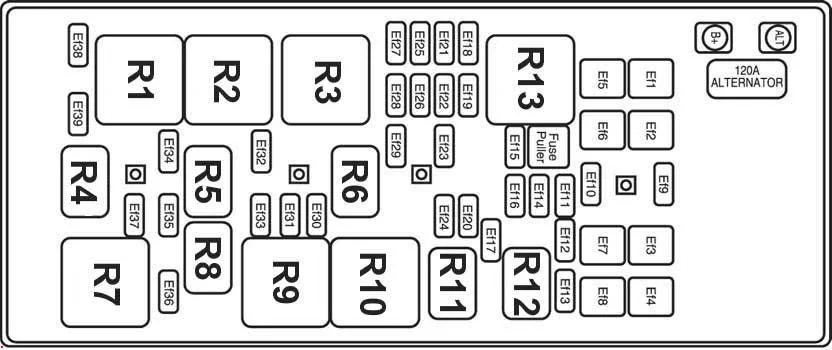

Komora silnika
Główna skrzynka bezpieczników w komorze silnika znajduje się obok zbiornika płynu chłodzącego i akumulatora. Zamykany plastikową osłoną.
| Numer | Ampery [A] | Opis |
| Ef1 | 30 | Przekaźnik wentylatora |
| Ef2 | 60 | Blok przełączników z wbudowaną logiką |
| Ef3 | 60 | Elektroniczna jednostka sterująca hamulca |
| Ef4 | 30 | Blokada zapłonu |
| Ef5 | 20 | Przełącznik blokady szyb/drzwi kierowcy |
| Ef6 | 30 40 |
Przekaźnik wysokiej prędkości wentylatora chłodzącego |
| Ef7 | 20 40 |
Przekaźnik niskiej prędkości wentylatora chłodzącego |
| Ef8 | 30 | Przełącznik zapłonu, przekaźnik rozrusznika |
| Ef9 | 50 | Zapasowy |
| Ef10 | 10 | Zapasowy |
| Ef11 | 20 | Zapasowy |
| Ef12 | 25 | Zapasowy |
| Ef13 | 30 | Zapasowy |
| Ef14 | 10 | Nieużywany |
| Ef15 | 20 | Montaż szyberdachu |
| Ef16 | 50 | ECM, złącze przewodu doprowadzającego olej ABS |
| Ef17 | 50 | Reflektor – lewy / prawy |
| Ef18 | 20 | Bezpieczny montaż szyb elektrycznych |
| Ef19 | 10 | Przełącznik wielofunkcyjny |
| Ef20 | 10 | Reflektor prawy, światło pozycyjne prawe, światło pozycyjne tylne prawe |
| Ef21 | 30 | LCM |
| Ef22 | 25 | Skrzynka bezpieczników deski rozdzielczej |
| Ef23 | 20 | Przełącznik hamulca |
| Ef24 | 10 | Reflektor – lewy, pozycyjny – lewy, tylny – lewy, oświetlenie tablicy rejestracyjnej |
| Ef25 | 30 | Przełącznik fotela kierowcy z elektryczną regulacją |
| Ef26 | 20 | Moduł pompy paliwa |
| Ef27 | 50 | ECM, główny przekaźnik silnika, automatyczna skrzynia biegów |
| Ef28 | 20 | Benzyna: Cewki zapłonowe 1 – 6 Olej napędowy: – |
| Ef29 | 50 | Przekaźnik klaksonowy |
| Ef30 | 50 | Benzyna: wtryskiwacze 1 – 6, czujnik prędkości pojazdu (VSS), elektrozawór oczyszczania filtra węglowego Olej napędowy: ECM, VSS, przekaźnik nagrzewnicy PTC-1/2/3 |
| Ef31 | 20 | ECM |
| Ef32 | – | – |
| Ef33 | 50 | Benzyna: elektromagnes EGR, generator, ECM, elektromagnes VIM, czujnik tlenu, czujnik CMP, czujnik MAF, elektromagnes odpowietrznika filtra węglowego Olej napędowy: siłownik regulacji doładowania, czujnik CMP, siłownik zaworu przepustnicy, solenoid EGR, przekaźnik podgrzewacza paliwa, czujnik WIF, świeca żarowa kontroler |
| Ef34 | 50 | Przekaźnik przednich świateł przeciwmgielnych |
| Ef35 | 10 | Reflektor – lewy |
| Ef36 | 20 | Wzmacniacz |
| Ef37 | 10 | Reflektor prawy, włącznik wielofunkcyjny |
| Ef38 | – | – |
| Ef39 | 10 | Przekaźnik sprężarki klimatyzacji |
| Przekaźnik | ||
| R1 | Przekaźnik sterujący wentylatora chłodzącego | |
| R2 | Przekaźnik wentylatora chłodzącego — wysoka prędkość | |
| R3 | Przekaźnik pompy paliwa | |
| R4 | Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji | |
| R5 | Przekaźnik przednich świateł przeciwmgielnych | |
| R6 | Przekaźnik klaksonowy | |
| R7 | Przekaźnik wentylatora chłodzącego — niska prędkość | |
| R8 | Przekaźnik świateł mijania | |
| R9 | Główny przekaźnik | |
| R10 | Przekaźnik rozrusznika | |
| R11 | Przekaźnik światła bocznego | |
| R12 | Przekaźnik świateł drogowych | |
| R13 | Przekaźnik okna zasilania | |
Dodatkowa skrzynka (Diesel)
Skrzynka bezpieczników pomocniczych 2 w komorze silnika znajduje się obok deski rozdzielczej.
| Numer | Opis |
| 1 | Grzałka pomocnicza PTC 3 |
| 2 | Grzałka pomocnicza PTC 2 |
| 3 | Grzałka pomocnicza PTC 1 |
| 4 | Przekaźnik podgrzewacza filtra paliwa |
| F1 | (40A) Grzałka pomocnicza |
| F2 | (40A) Grzałka pomocnicza |
| F3 | (40A) Grzałka pomocnicza |
| F4 | (30A) Grzałka filtra paliwa |
| F5 | (60A) Świece żarowe |

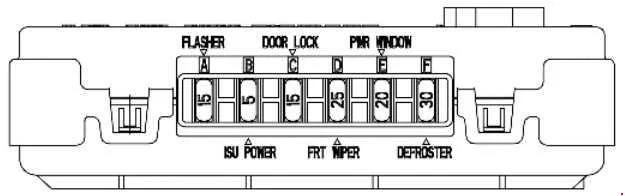

Schemat skrzynki przełączników logicznych
| Numer | Ampery [A] | Opis |
| A | 50 | Przerywacz |
| B | 5 | Zintegrowana moc bloku przełączników logicznych |
| C | 50 | Zamek od drzwi |
| D | 25 | Przednia wycieraczka |
| E | 20 | Elektryczny regulator okna |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
