W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Equinox z lat: 2004, 2005, 2006, 2007, 2008, 2009.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

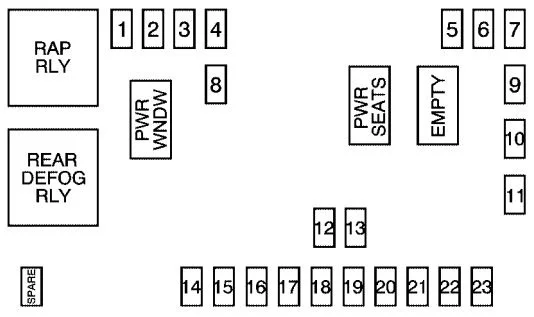

Skrzynka bezpieczników tablicy rozdzielczej

Blok bezpieczników tablicy rozdzielczej znajduje się po stronie pasażera w konsoli środkowej, po lewej stronie schowka w pobliżu podłogi.

Chevrolet Equinox (2005-2009) - schematy bezpieczników i przekaźników

Numer	Opis
1	Szyberdach
2	Rozrywka na tylnym siedzeniu
3	Tylna wycieraczka
4	Winda załadowcza
5	Poduszki powietrzne
6	Podgrzewane siedzenia
7	Kierowca kierunkowskaz boczny
8	Zamki drzwi
9	Automatyczny moduł wykrywania pasażerów
10	Zasilanie lusterek
11	Kierunkowskaz po stronie pasażera
12	Wzmacniacz
13	Oświetlenie kierownicy
14	Inforozrywka
15	System kontroli klimatu, zdalny siłownik funkcji
16	Odpowietrznik kanistra
17	Radio
18	Grupa
19	Stacyjka
20	Moduł kontroli nadwozia
21	OnStar®
22	Środkowa lampa stopu, ściemniacz
23	Światła wewnętrzne

Przekaźniki	Opis
RAP RLY	Zachowany przekaźnik zasilania akcesoriów
TYŁ ODMAWIAJĄCY RLY	Tylny przekaźnik odmgławiacza

Wyłączniki automatyczne	Opis
PWR WNDW	Zasilanie okna
FOTELE PWR	Fotele elektryczne
FOTELE PWR	Pusty

Różne	Opis
PLR	Ściągacz bezpieczników

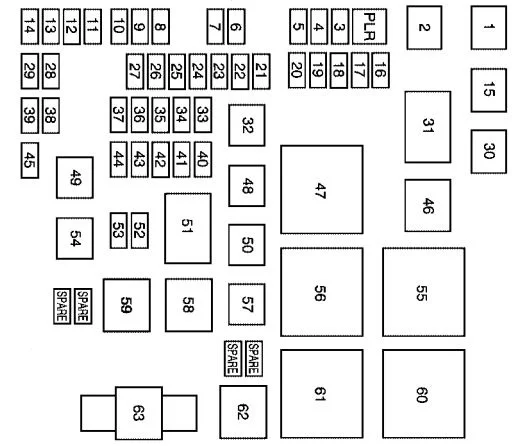

Skrzynka bezpieczników w komorze silnika

Blok bezpieczników w komorze silnika znajduje się po stronie kierowcy w komorze silnika.

Numer	Opis
1	Wentylator chłodzący 2
2	Wentylator chłodzący 1
3	Zasilanie pomocnicze
4	Tylne HVAC
5	Zapasowy
6	Zapasowy
7	System zapobiegania blokady kół
8	Sprzęgło klimatyzacji
9	Światła mijania po stronie kierowcy
10	Lampa do jazdy dziennej 2
11	Światła drogowe po stronie pasażera
12	Lampa postojowa po stronie pasażera
13	Klakson
14	Lampa postojowa po stronie kierowcy
15	Rozrusznik
16	Elektroniczne sterowanie przepustnicą, moduł sterujący silnika
17	Urządzenie emitujące 1
18	Nawet cewki, wtryskiwacze
19	Dziwne cewki, wtryskiwacze
20	Urządzenie emitujące 2
21	Zapasowy
22	Moduł sterujący układu napędowego, zapłon
23	Skrzynia biegów
24	Czujnik przepływu masy powietrza
25	Wyświetlacz poduszki powietrznej
26	Zapasowy
27	Światło stopu
28	Światła mijania po stronie pasażera
29	Światła drogowe po stronie kierowcy
30	Główny akumulator 3
32	Zapasowy
33	Moduł sterujący silnika, akumulator
34	Moduł sterowania skrzynią biegów, akumulator
35	Lampa parkowania przyczepy
36	Przednia wycieraczka
37	Po stronie kierowcy światło stopu przyczepy, kierunkowskaz
38	Zapasowy
39	Pompa paliwowa
40	Nieużywany
41	Napęd na wszystkie koła
42	Regulowana kontrola napięcia
43	Po stronie pasażera światło stopu przyczepy, kierunkowskaz
44	Zapasowy
45	Spryskiwacz przód, tył
48	Tylne odmgławianie
49	Silnik układu przeciwblokującego
50	Główny akumulator 2
52	Lampy do jazdy dziennej
53	Światła przeciwmgielne
54	Dmuchawa systemu klimatyzacji
57	Główny akumulator 1
63	Elektryczne wspomaganie kierownicy

Przekaźniki	Opis
31	Zapłon główny
46	Sprzęgło sprężarki klimatyzacji
47	Układ napędowy
51	Zapasowy
55	Korba
56	Wentylator 1
58	Po stronie pasażera światło stopu przyczepy, kierunkowskaz
59	Po stronie kierowcy światło stopu przyczepy, kierunkowskaz
60	Wentylator 3
61	Wentylator 2
62	Pompa paliwowa
