Chevrolet Equinox (2009-2017) – schematy bezpieczników i przekaźników
Rocznik 2009-2017
Zaktualizowano 25.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Equinox z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

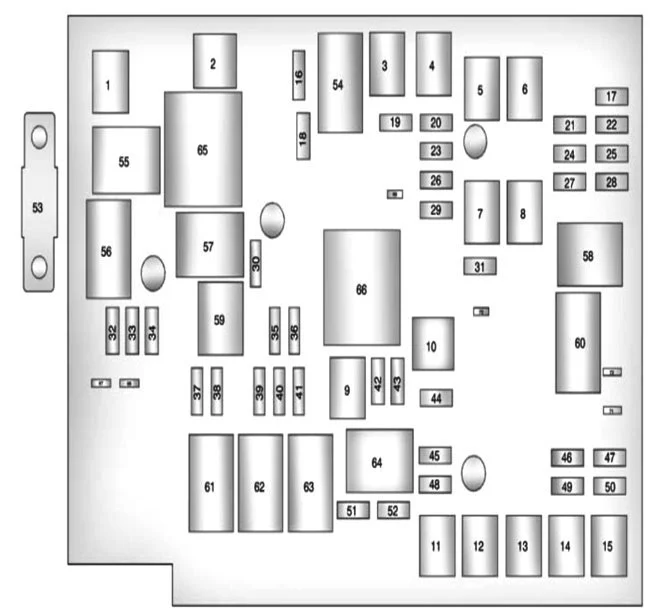

W komorze silnika
Znajduje się po prawej stronie komory silnika, za osłoną ochronną.
| Numer | Opis |
| 1 | wentylator chłodzący 1 |
| 2 | wentylator chłodzący 2 |
| 3 | wspomaganie hamulców |
| 4 | Elektryczne szyby po prawej stronie |
| 5 | Pamięć fotela |
| 6 | Lewy fotel elektryczny |
| 7 | Skrzynka bezpieczników w kabinie nr 1 |
| 8 | Tylna nagrzewnica |
| 9 | Rozrusznik |
| 10 | Silnik pompy powietrza |
| 11 | Skrzynka bezpieczników w kabinie nr 2 |
| 12 | Drzwi |
| 13 | Pompa ABS |
| 14 | Skrzynka bezpieczników w kabinie nr 3 |
| 14 | Elektryczne szyby po lewej stronie |
| 15 | Jednostka układu przeciwblokującego ABS |
| 17 | Sterowanie skrzynią biegów |
| 18 | Lampy obrysowe |
| 19 | Zawór pompy powietrza |
| 20 | Moduł sterujący silnika |
| 21 | Odpowietrznik butli |
| 22 | Lewa strona przyczepy (jeśli jest w wyposażeniu) |
| 23 | Moduł drzwi bagażnika |
| 24 | Regulacja lędźwiowa siedziska |
| 25 | Prawa strona przyczepy (jeśli jest w wyposażeniu) |
| 26 | Gniazdo akcesoriów 12 V na tylnym panelu, tylna zapalniczka |
| 27 | Moduł pamięci lustrzanej |
| 28 | Czujnik akumulatora z regulacją napięcia |
| 29 | Wycieraczka przedniej szyby |
| 30 | Tylna wycieraczka |
| 31 | Sprężarka klimatyzacji |
| 32 | Zatrzask tylnej szyby |
| 33 | Podgrzewane lusterka |
| 34 | Sygnał dźwiękowy |
| 35 | Prawy reflektor świateł drogowych |
| 36 | Lewy reflektor świateł drogowych |
| 37 | Cewka zapłonowa |
| 38 | Cewka zapłonowa z liczbą nieparzystą |
| 39 | System spryskiwaczy przedniej szyby |
| 40 | Przednia lampa przeciwmgielna |
| 41 | Czujnik tlenu za katalizatorem |
| 42 | Jednostka sterująca silnika |
| 43 | Czujnik tlenu przed katalizatorem |
| 44 | jednostka sterująca transmisją, |
| 45 | Lusterko wsteczne |
| 46 | Jednostka sterująca układu paliwowego;
Zapłon. |
| 47 | Rezerwa |
| 48 | Tylna jednostka napędowa |
| 49 | Logika działania modułu windy |
| 50 | Skrzynka bezpieczników w przedziale pasażerskim, zapłon |
| 51 | Podgrzewane fotele przednie |
| 52 | Jednostka sterująca układu paliwowego |
| 53 | Jednostka sterująca silnika |
| 54 | Kamera cofania |
| 55 | wspomaganie kierownicy |
| 56 | Zawór pompy powietrza |
| 57 | wspomaganie hamulców |
| 58 | Niska prędkość wentylatora chłodzącego |
| 59 | reflektor świateł drogowych |
| 60 | Sterowanie wentylatorem chłodzącym |
| 61 | Sterowanie włączaniem/wyłączaniem wycieraczek przedniej szyby |
| 62 | Sprężarka klimatyzacji |
| 63 | Tylna nagrzewnica |
| 64 | Prędkość wycieraczek (szybko/wolno) |
| 65 | Światła przeciwmgielne |
| 66 | Zarządzanie silnikiem |
| 67 | Rozrusznik |
| 68 | System start/stop |
| 69 | Wentylator chłodzący o dużej prędkości |
| 70 | Pompa powietrza |
| 77 | Fotele elektryczne po prawej stronie |
| 78 | Regulacja siedziska |

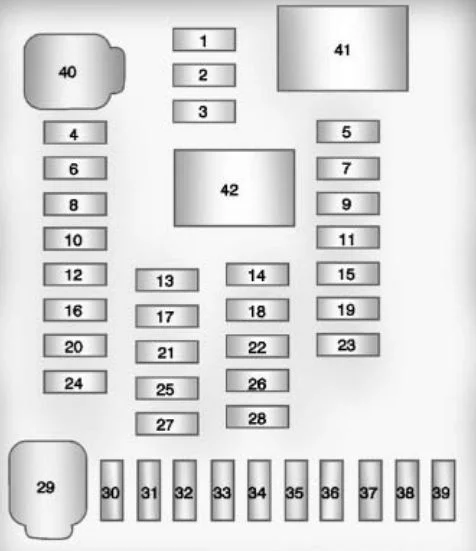

W kabinie
Znajduje się po stronie pasażera, za osłoną ochronną.
| Numer | Opis |
| 1 | ściemniacz kierownicy |
| 2 | Rezerwa |
| 3 | Rezerwa |
| 4 | Jednostka sterująca nadwozia 1 |
| 5 | System informacyjno-rozrywkowy |
| 6 | Jednostka sterująca nadwozia 7 |
| 7 | Czujnik kontroli hałasu |
| 8 | Jednostka sterująca nadwozia 4 |
| 9 | Radio |
| 10 | Rezerwa |
| 11 | Wspomaganie parkowania tyłem |
| 12 | Akumulator nagrzewnicy, wentylacji i klimatyzacji |
| 13 | Przedni zasilacz pomocniczy |
| 14 | Zapłon nagrzewnicy, wentylacji i klimatyzacji |
| 15 | Wyświetlacz |
| 16 | Moduł sterowania nadwozia 5, zapalniczka |
| 17 | Dodatkowe gniazdo 12 V z tyłu (zapalniczka) |
| 18 | Zapłon na desce rozdzielczej |
| 19 | Uniwersalny otwieracz do bram garażowych |
| 20 | Jednostka sterująca nadwozia 6 |
| 21 | Rezerwa |
| 22 | Czujnik diagnostyczny i moduł zapłonowy |
| 23 | Przednia kamera |
| 24 | Rezerwa |
| 25 | Wskaźnik pozycji biegu |
| 26 | Rezerwa |
| 27 | Rezerwa |
| 28 | Rezerwa |
| 29 | Silnik wentylatora przedniego |
| 30 | Jednostka sterująca nadwozia 3 |
| 31 | Wzmacniacz |
| 32 | Dyskretny przełącznik zapłonu logiki |
| 33 | Jednostka Integracji Komunikacji |
| 34 | Jednostka sterująca nadwozia 2 |
| 35 | Bateria czujnika i modułu diagnostycznego |
| 36 | Połączenie łącza danych |
| 37 | Bateria deski rozdzielczej |
| 38 | Moduł wykrywania obecności człowieka |
| 39 | Rezerwa |
| 40 | Jednostka sterująca nadwozia 8 |
| 41 | Przekaźnik logistyczny (jeśli jest na wyposażeniu) |
| 42 | Pomocniczy przekaźnik mocy |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
