Chrysler 200 (2015-2017) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chryslera 200 z lat: 2015, 2016, 2017.

Sprawdzanie oraz wymiana bezpieczników Chrysler 200 (2015-2017)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Chrysler 200 (2015-2017)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika Chrysler 200 (2015-2017)

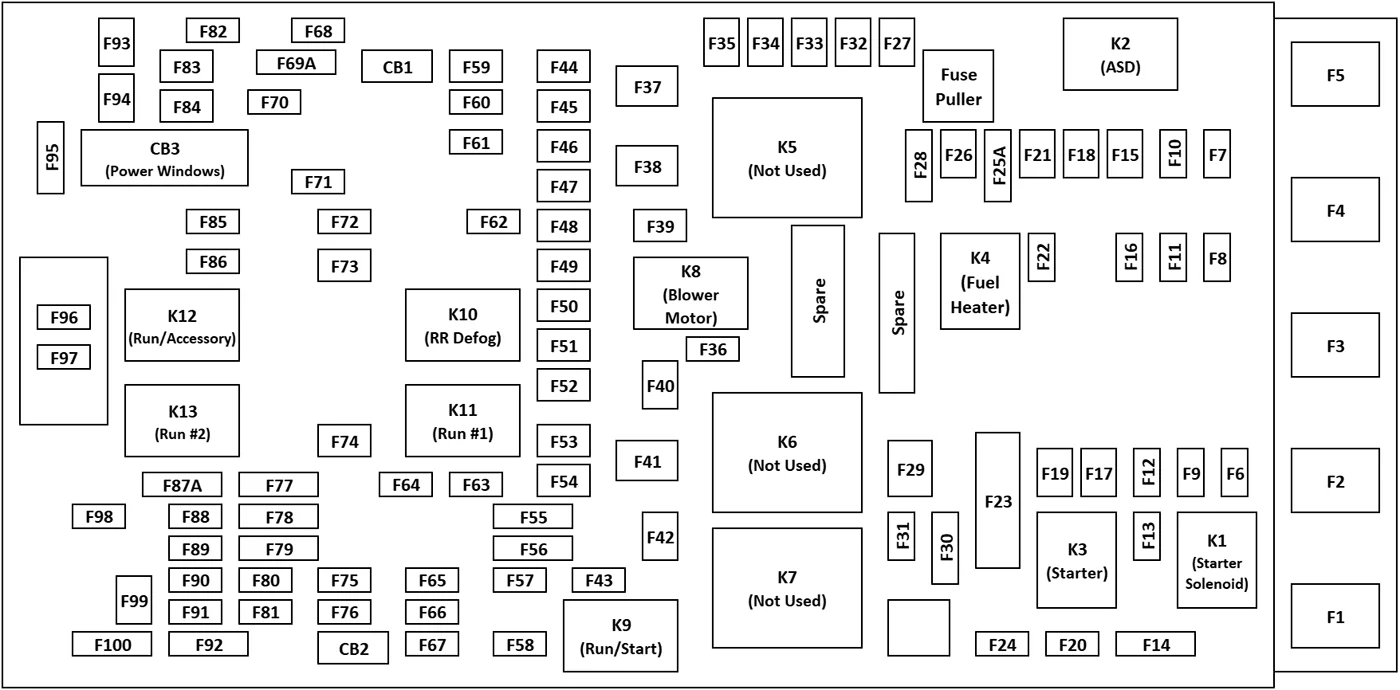

Centrum dystrybucji mocy znajduje się w komorze silnika w pobliżu akumulatora. Ten koncentrator zawiera wkładki bezpiecznikowe, mini bezpieczniki i przekaźniki. Wewnątrz okładki znajduje się wydrukowana etykieta, która identyfikuje każdy element.

Chrysler 200 (2015-2017) - schematy bezpieczników i przekaźników

Chrysler 200 (2015-2017) - schematy bezpieczników i przekaźników

Numer arkusz bezpieczników wkład bezpiecznika Opis
F06 – – Nieużywany
F07 – – Nieużywany
F08 25A czysty – Moduł sterujący silnika (ECM)
F09 – – Nieużywany
F10 20A żółty – Power Transfer Unit (PTU), jeśli jest na wyposażeniu
F11 – – Nieużywany
F12 20A żółty – Pompa próżniowa hamulców (jeśli jest na wyposażeniu)
F13 10A czerwony – Moduł sterujący silnika (ECM)
F14 10A czerwony – Moduł sterujący układu napędowego (DTCM)/ Moduł przenoszenia mocy (PTU), jeśli jest na wyposażeniu/ Moduł układu hamulcowego (BSM)
F15 – – Nieużywany
F 16 20A żółty Układ napędowy
F17 – – Nieużywany
F18 – 30A różowy Inteligentny silnik wycieraczek szyby przedniej (WWSM)
F19 – 40A zielony rozrusznik
F20 10A czerwony – Sprzęgło sprężarki klimatyzacji
F21 – – Nieużywany
F22 5A jasnobrązowy wentylator chłodnicy
F23 70A jasnobrązowy – Moduł kontroli nadwozia (BCM) — moc 2
F23 50A czerwony Moduł stabilności napięcia (VSM) #2 – jeśli jest wyposażony w opcję Engine Stop/Start
F24 – – Nieużywany
F25 20A żółty – Pompa spryskiwacza przedniego
F26 – – Nieużywany
F27 – – Nieużywany
F28 15A niebieski – Moduł sterowania skrzynią biegów (TCM)
F29 – – Nieużywany
F30 10A czerwony – Moduł sterujący silnika (ECM)
F31 – – Nieużywany
F32 – – Nieużywany
F33 – – Nieużywany
F34 – – Nieużywany
F35 – – Nieużywany
F36 – – Nieużywany
F37 – 50A czerwony Sterownik wentylatora chłodnicy (PWM)
F38 – – Nieużywany
F39 – 40A zielony Silnik wentylatora HVAC
F40 – – Nieużywany
F41 – 50A czerwony Moduł stabilności napięcia nr 1 (VSM), jeśli jest na wyposażeniu/ Opcja rozrusznika silnika
F41 – 60A żółty Moduł kontroli nadwozia (BMC) — moc 1
F42 – – Nieużywany
F43 20A żółty – pompa paliwa silnika
F44 – – Nieużywany
F45 – 30A różowy Moduł drzwi pasażera (PDM), jeśli jest na wyposażeniu
F46 – 25A czysty Szyberdach (jeśli jest w wyposażeniu)
F47 – – Nieużywany
F48 – 30A różowy Moduł drzwi kierowcy (DDM)
F49 – 30A różowy Falownik (115 V A/C) – jeśli jest na wyposażeniu
F50 – – Nieużywany
F51 – – Nieużywany
F52 – – Nieużywany
F53 – 30A różowy Moduł zaworu i układu hamulcowego
F54 – 30A różowy Moduł sterowania nadwozia (BCM) Moc 3
F55 10A czerwony – Czujniki martwego pola/kompasu/tylnej kamery – jeśli są na wyposażeniu
F56 15A niebieski – Moduł węzła zapłonowego (IGNM)
F57 – – Nieużywany
F58 10A czerwony – Moduł klasyfikacji pasażerów/Moduł stabilności napięcia nr 2 (VSM), jeśli jest wyposażony w opcję Stop/Start
F59 – 30A różowy Moduł sterujący układu napędowego (DTCM)
F60 20A żółty – Gniazdo zasilania – konsola środkowa
F61 – – Nieużywany
F62 – – Nieużywany
F63 20A żółty – Ogrzewanie przednich siedzeń (jeśli jest w wyposażeniu)
F64 20A żółty – Podgrzewacz kierownicy (jeśli jest w wyposażeniu)
F65 10A czerwony – Czujnik temperatury w pojeździe – czujnik wilgotności/moduł wspomagający kierowcę (DASM)/wspomaganie parkowania (PAM) – jeśli jest wyposażony w opcję Stop/Start
F66 15A niebieski – Zestaw wskaźników (IPC)/elektroniczna klimatyzacja (ECC)
F67 10A czerwony – Czujnik temperatury w pojeździe — czujnik wilgotności/moduł wspomagania kierowcy (DASM)/wspomaganie parkowania (PAM) — jeśli jest na wyposażeniu
F68 – – Nieużywany
F69 10A czerwony – Moduł dźwigni zmiany biegów (GSM)/Aktywna migawka (AGS) – jeśli jest w wyposażeniu
F70 Kawa kairska 5A – Inteligentny czujnik akumulatora – jeśli jest na wyposażeniu
F71 20A żółty – Światło prawego reflektora (HID), jeśli jest wyposażone;
F72 10A czerwony – Ogrzewanie lusterek – jeśli jest na wyposażeniu
F72 20A żółty – Światło stopu przyczepy / światła migające – jeśli jest na wyposażeniu
F73 – – Nieużywany
F74 – 30A różowy tylny odmgławiacz szyby
F75 20A żółty – Zapalniczka
F76 10A czerwony – Lusterka elektryczne – jeśli są na takim wyposażeniu
F77 10A czerwony – Przełącznik portu/pedału hamulca UCI
F78 10A czerwony – Moduł sterujący portu diagnostycznego/kolumny kierownicy (SCCM)
F79 10A czerwony – Zintegrowana wnęka centralna (ICS) — zespół przełączników/moduł przyrządów (IPC)
F80 20A żółty – Radio
F81 20A żółty – Gniazdo zasilania (do wyboru bezpośrednio z akumulatora)
F82 – – Nieużywany
F83 – 20A niebieski Moduł sterujący silnika (ECM)
F84 – 40A zielony Moduł układu hamulcowego (BSM) – pompa silnika – jeśli jest wyposażona w silnik Diesla
F84 – 30A różowy Lewy elektryczny hamulec postojowy (EPB)
F85 – – Nieużywany
F86 20A żółty – Klakson – jeśli jest wyposażony w opcję Stop/Start
F87 – – Nieużywany
F88 10A czerwony – Moduł łagodzenia kolizji (CMM) / lusterko elektrochromatyczne / moduł zasilania szyny (połowa) – jeśli jest w wyposażeniu
F89 10A czerwony – Podnośnik reflektorów – jeśli jest w wyposażeniu
F90 – – Nieużywany
F91 – – Nieużywany
F92 20A żółty – Gniazdo zasilania (do wyboru RUN/ACC)
F93 – 40A zielony Moduł układu hamulcowego (BSM) — pompa główna — jeśli jest na wyposażeniu
F94 – 30A różowy Prawy elektryczny hamulec postojowy (EPB)
F95 10A czerwony – Lusterko elektrochromowe/czujnik deszczu/szyberdach – jeśli jest na wyposażeniu
F96 10A czerwony – Kontroler unieruchamiania pasażerów (ORC)
F97 10A czerwony – Kontroler unieruchamiania pasażerów (ORC)
F98 25A czysty – Wzmacniacz audio – jeśli jest na wyposażeniu
F99 – – Nieużywany
F100 – – Nieużywany

Przedział pasażerski Chrysler 200 (2015-2017)

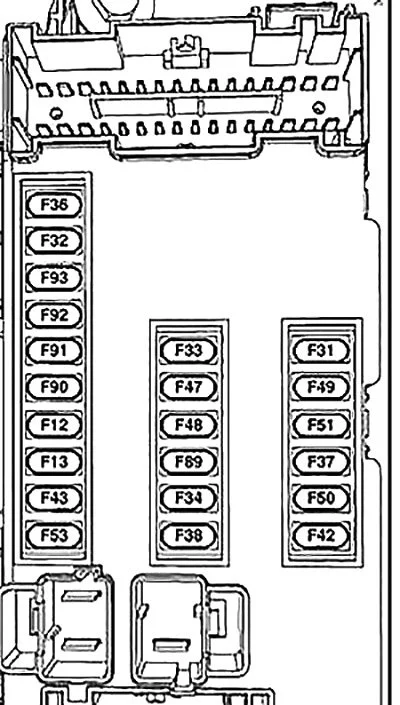

Wewnętrzna tablica bezpieczników znajduje się w lewym przedziale pasażerskim nad deską rozdzielczą.

Chrysler 200 (2015-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F13 50A niebieski lewe światło mijania
F32 10A czerwony poprzednie oświetlenie
F36 10A czerwony Moduł włamania/syreny
F37 7,5A brązowy Moduł banku przełączników Aux (ASBM)
F38 20A żółty Zamknięte / odblokowane wszystkie drzwi
F43 20A żółty Pompa spryskiwacza przedniego
F48 20A żółty Klakson
F49 7,5A brązowy podparcie lędźwi
F51 10A czerwony Przełącznik szyb/lusterek po stronie kierowcy – jeśli jest na wyposażeniu
F53 7,5 kawa? Port ICU (USB i AUX)
F89 5A jasnobrązowy lampa bagażnika
F91 5A jasnobrązowy Lewe światło przeciwmgielne
F92 5A jasnobrązowy Prawe światło przeciwmgielne
F93 5A jasnobrązowy Prawe światło reflektora

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
