Daihatsu Mira i Cuore (L275/L276) (2006-2018) – schematy bezpieczników i przekaźników

Rocznik 2006-2018 Generacja L275/L276
Zaktualizowano 30.01.2025
Daihatsu Mira i Cuore (L275/L276) (2006-2018) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Daihatsu Mira i Cuore (L275/L276) z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Sprawdzanie oraz wymiana bezpieczników Daihatsu Mira i Cuore (L275/L276) (2006-2018)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Daihatsu Mira i Cuore (L275/L276) (2006-2018)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

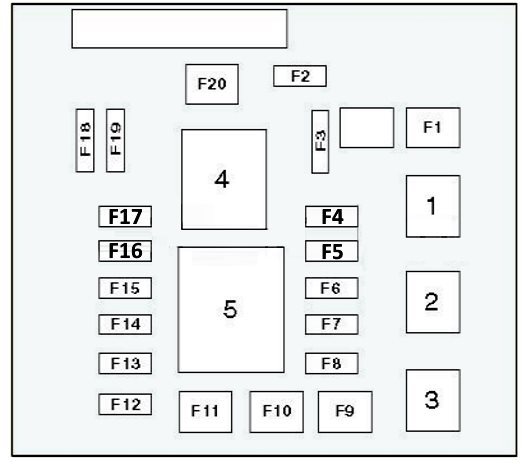

Komora silnika Daihatsu Mira i Cuore (L275/L276) (2006-2018)

Skrzynka bezpieczników znajduje się w pobliżu akumulatora.

Numer Opis Ampery [A]
F1 Układ ABS 40
F2 Elektroniczna jednostka sterująca skrzynią biegów 10
F3 — –
F4 — –
F5 Układ ABS 20
F6 — 15
F7 Lampy wewnętrzne –
F8 Klimatyzator 10
F9 Silnik wentylatora chłodzącego 30
F10 Klimatyzator/ogrzewacz 40
F11 Wspomaganie kierownicy 50
F12 Światło mijania (po lewej) 10
F13 Lampa świateł mijania (prawa) 10
F14 Światło drogowe (po lewej) 10
F15 Światło drogowe (prawe) 10
F 16 Sygnał wyzwalający 7,5
F17 Światła stopu 10
F18 System zarządzania silnikiem 15
F19 Blokada kolumny kierownicy 20
F20 Główne obwody zapłonowe 30
1 Przekaźnik rozrusznika
2 Przekaźnik silnika wentylatora chłodzącego
3 Przekaźnik klaksonu
4 Przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji
5 Przekaźnik reflektorów

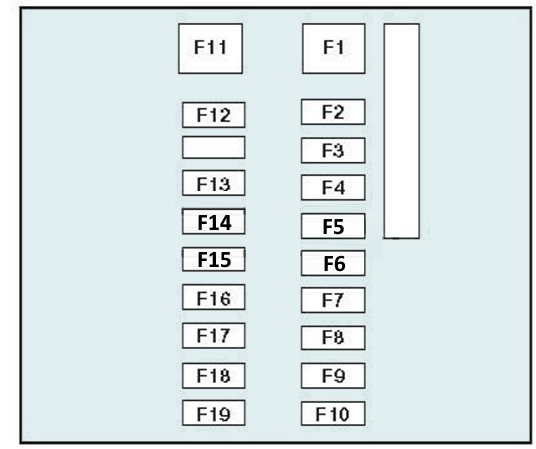

Przedział pasażerski Daihatsu Mira i Cuore (L275/L276) (2006-2018)

Skrzynka bezpieczników znajduje się po lewej stronie za tapicerką deski rozdzielczej.

Numer Opis Ampery [A]
F1 Główne obwody zapłonowe 30
F2 – 25
F3 Środek do czyszczenia i spryskiwacza tylnej szyby 15
F4 Lampa przeciwmgielna, prawa 7,5
F5 Odmrażacz tylnej szyby 15
F6 Lampa przeciwmgielna lewa 7,5
F7 Zapalniczka 15
F8 System zarządzania silnikiem 10
F9 – 7,5
F10 – 7,5
F11 Dystrybucja mocy akumulatora 30
F12 – 7,5
F13 – 10
F14 – 10
F15 Główne obwody zapłonowe 20
F 16 centralny zamek 15
F17 Główne obwody zapłonowe 20
F18 – 10
F19 Ogrzewanie siedzenia 10

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
