Daihatsu Terios 2 (J200) (2006-2018) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Daihatsu Terios 2 (J200) z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Sprawdzanie oraz wymiana bezpieczników Daihatsu Terios 2 (J200) (2006-2018)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Daihatsu Terios 2 (J200) (2006-2018)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

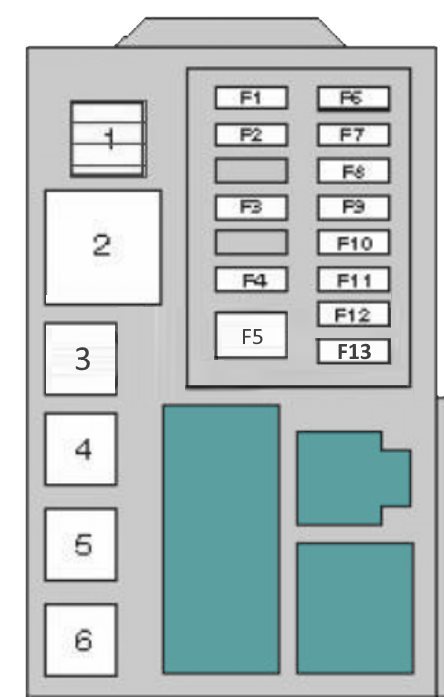

Przedział pasażerski Daihatsu Terios 2 (J200) (2006-2018)

Skrzynka bezpieczników znajduje się po stronie kierowcy, za tapicerką deski rozdzielczej.

Daihatsu Terios 2 (J200) (2006-2018) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
F1 Rozrusznik 7,5
F2 centralny zamek 15
F3 Kierunkowskazy i światła awaryjne 10
F4 – 25
F5 Elektryczne szyby 30
F6 Złącze zasilania akcesoriów 15
F7 silnik 10
F8 – 7,5
F9 Odmrażacz tylnej szyby 15
F10 – 7,5
F11 – 7,5
F12 – 7,5
F13 Zapalniczka 15
1 Przekaźnik rozrusznika
2 Przekaźnik przerywacza kierunkowskazów
3 Główny przekaźnik obwodu zapłonowego
4 Przekaźnik sterujący silnikiem
5 Przekaźnik klaksonu
6 Przekaźnik pompy paliwa

Komora silnika Daihatsu Terios 2 (J200) (2006-2018)

Są tu dwa bloki.

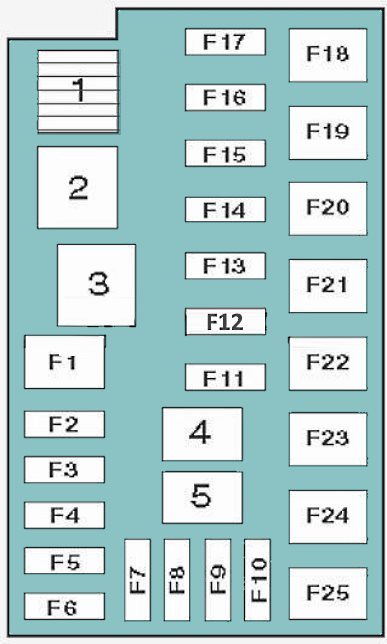

Skrzynka bezpieczników nr 1 – Daihatsu Terios 2 (J200) (2006-2018)

Znajduje się po prawej stronie, za osłoną ochronną.

Numer Opis Ampery [A]
F1 Układ ABS/ESP 30
F2 – 15
F3 Lampy wewnętrzne 7,5
F4 Lampy przód/tył 10
F5 Układ ABS/ESP 30
F6 Kontrola skrzyni biegów 10
F7 Światła stopu 15
F8 Klimatyzator 10
F9 Klakson 10
F10 – 15
F11 Światła przeciwmgielne 7,5
F12 Światła przeciwmgielne 7,5
F13 Prawy reflektor 10
F14 Lewy reflektor 10
F15 Prawy reflektor 10
F 16 Lewy reflektor 10
F17 Ogrzewanie siedzenia 10
F18 – 50
F19 – –
F20 Główne obwody zapłonowe 50
F21 Układ ABS/ESP 40 / 50
F22 Główne obwody zapłonowe 30
F23 Silnik wentylatora chłodzącego 30
F24 – –
F25 Silnik wentylatora nagrzewnicy 40
1 –
2 Przekaźnik silnika wentylatora chłodzącego
3 Przekaźnik reflektorów
4 Przekaźnik klimatyzacji
5 Przekaźnik świateł przeciwmgielnych

Skrzynka bezpieczników nr 2 – Daihatsu Terios 2 (J200) (2006-2018)

Znajduje się po lewej stronie.


Opis:

  • F1 – układ ABS/ESP (7,5A);
  • 1 – przekaźnik ABS;
  • 2 – przekaźnik ABS;
  • 3 – Przekaźnik pompy ABS

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
