Dodge Dakota (2000-2004) – schematy bezpieczników i przekaźników

Rocznik 2000-2004

Zaktualizowano 29.01.2025

Dodge Dakota (2000-2004) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Dakota z lat: 2000, 2001, 2002, 2003, 2004.

Sprawdzanie oraz wymiana bezpieczników Dodge Dakota (2000-2004)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Dodge Dakota (2000-2004)!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

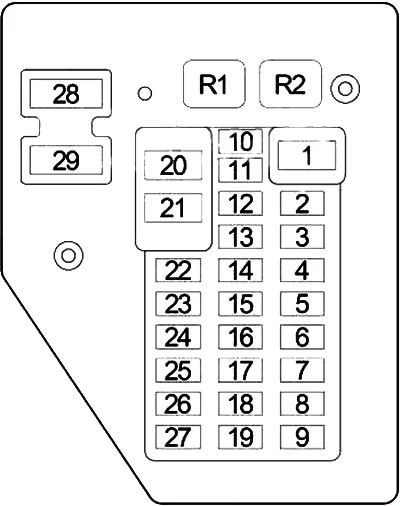

Schemat skrzynki bezpieczników tablicy rozdzielczej Dodge Dakota (2000-2004)

Bezpieczniki znajdują się po lewej stronie deski rozdzielczej.

Dodge Dakota (2000-2004) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	15	Moduł immobilizera kluczyka strażniczego, zestaw wskaźników, lampa kopułkowa, lampa i przełącznik schowka na rękawiczki, moduł drzwi kierowcy, złącze łącza danych, konsola górna, lampa ładunkowa, radio (2000-2001), lampa konsoli środkowej (2000-2001)
2	20	Przekaźnik klaksonowy
3	20	Radio (2002-2004)
4	20	Przekaźnik świateł postojowych (przednia lampa postojowa/kierunkowskaz, przednia lampa obrysowa boczna, lampa licencyjna, tylna lampa sygnalizacyjna/stop/kierunkowskaz, centralny moduł czasowy, bezpiecznik (komora silnika): „T”)
5	20	Przedni przekaźnik wycieraczek, centralny moduł czasowy, przełącznik wielofunkcyjny, silnik wycieraczek
6	–	–
7	–	–
8	10	Klaster przyrządów, moduł sterujący układu napędowego, moduł sterujący skrzyni biegów
9	5	Klaster przyrządów, sterowanie ogrzewaniem klimatyzacji, radio, przełącznik wyboru skrzynki rozdzielczej, konsola podsufitowa, lampka zmiany biegów, zapalniczka cygarowa
10	10	Moduł sterujący układu napędowego, przekaźnik pompy paliwa, przekaźnik wentylatora chłodnicy, moduł immobilizera klucza Sentry
11	10	Przekaźnik sprzęgła sprężarki klimatyzatora, automatyczne lusterko dzienne/nocne, konsola podsufitowa, centralny moduł czasowy, przełącznik wyboru skrzynki rozdzielczej, elektromagnes EVAP/oczyszczania cyklu pracy (2000-2001)
12	10	Przekaźnik rozrusznika, moduł sterujący układu napędowego
13	20	Wzmacniacz (2002-2004)
13	15	Wzmacniacz (2000-2001)
14	10	Klaster instrumentów
15	10	Lustro mocy
16	–	–
17	15	Zapalniczka/Gniazdo Zasilania
18	10	Radio
19	10	Migacz kombinowany
20	10	Moduł sterujący poduszki powietrznej, włącznik/wyłącznik poduszki powietrznej pasażera
21	10	Moduł sterowania poduszką powietrzną
22	–	–
23	–	–
24	15	Przekaźnik odmgławiacza tylnej szyby
25	10	Sterowanie ogrzewaniem i klimatyzacją
26	15	Lampa tylna, zespół solenoidu skrzyni biegów/TRS (4,7 l + automatyczna skrzynia biegów), przełącznik lampy tylnej (ręczna skrzynia biegów), przełącznik blokady zasilania drzwi pasażera, automatyczne lusterko dzienne/nocne, złącze do holowania przyczepy
27	10	ABS
28	25	Moduł drzwi kierowcy (okno zasilania)
29	–	–
Przekaźnik
R1	Klakson
R2	Lampa parkowa

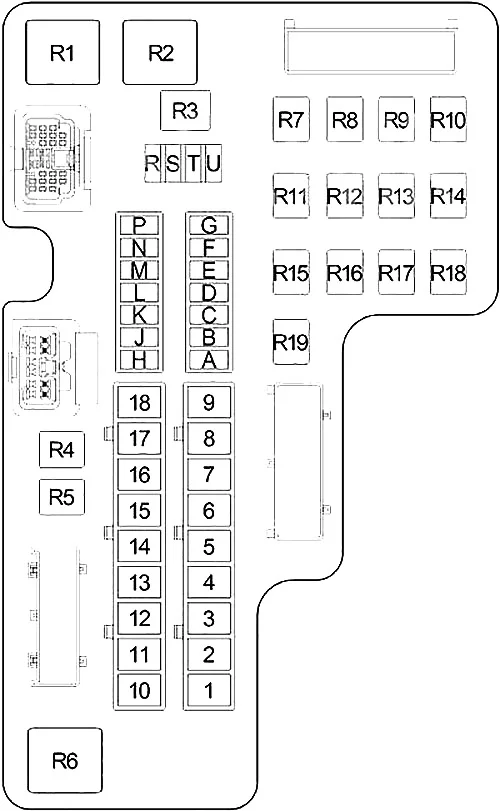

Schemat skrzynki bezpieczników w komorze silnika Dodge Dakota (2000-2004)

Dodge Dakota (2000-2004) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20	Migacz kombinowany (2002-2004)
1	30	Migacz kombinowany (2000-2001)
2	20	Przekaźnik pompy paliwa, moduł sterujący układu napędowego
3	20	Centralny moduł czasowy
4	40	Przekaźnik odmgławiacza tylnej szyby, bezpiecznik (przedział pasażerski): „15”
5	20	Wyłącznik lampy stopu
6	30	Hamulec elektryczny (przyczepa)
7	40	Bezpiecznik (przedział pasażerski): „1”, „2”, „3”, „4”, „13”)
8	40	ABS
9	50	Wyłącznik zapłonu (bezpieczniki (przedział pasażerski): „21”, „24”, „25”, „26”, „27”)
10	40	Wyłącznik zapłonu (bezpieczniki (przedział pasażerski): „17”, „18”, „19”)
11	30	Przekaźnik automatycznego wyłączania (moduł sterujący układu napędowego, kondensator, cewka zapłonowa, wtryskiwacz paliwa)
12	20	Centralny moduł czasowy
13	40	Przełącznik zapłonu (silnik dmuchawy)
14	50	Przełącznik zasilania fotela
15	40	Przekaźnik wentylatora chłodnicy
15	50	Przekaźnik wentylatora chłodnicy
16	50	Przekaźnik rozrusznika
17	50	Wyłącznik zapłonu (bezpieczniki (przedział pasażerski): „5”, „28”)
18	–	–
A	20	Moduł kontroli skrzynki rozdzielczej
B	10	Przekaźnik sprzęgła sprężarki klimatyzatora
C	20	Złącze holownicze przyczepy
D	20	Centralne gniazdo zasilania
E	20	Wyłącznik zapłonu (Bezpieczniki (przedział pasażerski): „8”, „10”, „11”, „12”, „14”, „20”)
F	20	Przekaźnik sterujący skrzyni biegów (czujnik zakresu skrzyni biegów (3,7 l), zespół solenoidu skrzyni biegów/przełącznika ciśnieniowego (3,7 l), zespół solenoidu skrzyni biegów/TRS (4,7 l), moduł sterowania zespołem napędowym)
G	–	–
H	20	Przekaźnik świateł przeciwmgielnych (światło przeciwmgielne, przełącznik reflektorów, centralny moduł czasowy)
J	–	–
K	–	–
L	–	–
M	–	–
N	–	–
P	–	–
R	–	–
S	–	–
T	10	Złącze holownicze przyczepy
U	20	Czujnik tlenu
Przekaźnik
R1	Wentylator chłodnicy
R2	Automatyczne wyłączanie
R3	–
R4	–
R5	–
R6	EBL
R7	Pompa paliwowa
R8	–
R9	Sprzęgło sprężarki klimatyzacji
R10	Światło przeciwmgielne
R11	–
R12	Czujnik tlenu
R13	–
R14	Kontrola skrzyni biegów
R15	–
R16	–
R17	Rozrusznik
R18	Wycieraczka
R19	–

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
