W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Journey z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Sprawdzanie oraz wymiana bezpieczników Dodge Journey (2011-2019)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Dodge Journey (2011-2019)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

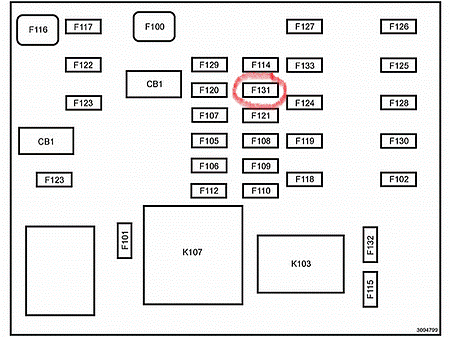

Bezpieczniki wewnętrzne Dodge Journey (2011-2019)

Wewnętrzna tablica bezpieczników znajduje się po stronie pasażera pod deską rozdzielczą.

Dodge Journey (2011-2019) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik kasetowy Mini -bezpiecznik Opis
F100 30 Amp Różowy – Falownik 110 V AC — jeśli jest na wyposażeniu
F101 – 10 A czerwony Światła wewnętrzne
F102 — 20 A żółty Zapalniczka w tablicy rozdzielczej/lewe tylne gniazdo zasilania
F103 — 20 A żółty Gniazdo zasilania w pojemniku konsoli/Gniazdo zasilania z tyłu konsoli
F105 – 20 A żółty Podgrzewane siedzenia – jeśli są na wyposażeniu
F106 – 20 A żółty Tylne gniazdo zasilania
F107 – 10 A czerwony Kamera tylna — jeśli jest na wyposażeniu
F108 – 15 A niebieski Panel przyrządów
F109 – 10 A czerwony Klimatyzacja/HVAC
F110 – 10 A czerwony Kontroler urządzeń przytrzymujących pasażerów
F112 – 10 A czerwony Zapasowy
F114 – 20 A żółty Tylna dmuchawa/silnik HVAC
F115 – 20 A żółty Silnik tylnej wycieraczki
F116 30 Amp Różowy – Tylny odszraniacz (EBL)
F117 – 10 A czerwony Podgrzewane lusterka
F118 – 10 A czerwony Kontroler urządzeń przytrzymujących pasażerów
F119 – 10 A czerwony Moduł sterujący kolumny kierownicy
F120 – 10 A czerwony Napęd na wszystkie koła — jeśli jest na wyposażeniu
F121 – 15 A niebieski Bezprzewodowy węzeł zapłonowy
F122 – 25 A Wyczyść Moduł drzwi kierowcy
F123 – 25 A Wyczyść Moduł drzwi pasażera
F124 – 10 A czerwony Lusterka
F125 – 10 A czerwony Moduł sterujący kolumny kierownicy
F126 – 25 A Wyczyść Wzmacniacz dźwięku
F127 – 20 A żółty Holowanie przyczepy – jeśli jest na wyposażeniu
F128 – 15 A niebieski Radio
F129 – 15 A niebieski Wideo/DVD — jeśli jest na wyposażeniu
F130 – 15 A niebieski Klimatyzacja/tablica przyrządów
F131 — 10 A czerwony Wspomaganie pasażera/system głośnomówiący (jeśli jest)
F132 – 10 A czerwony Moduł ciśnienia w oponach
F133 – 10 A czerwony Bramka bezpieczeństwa cybernetycznego — jeśli jest na wyposażeniu

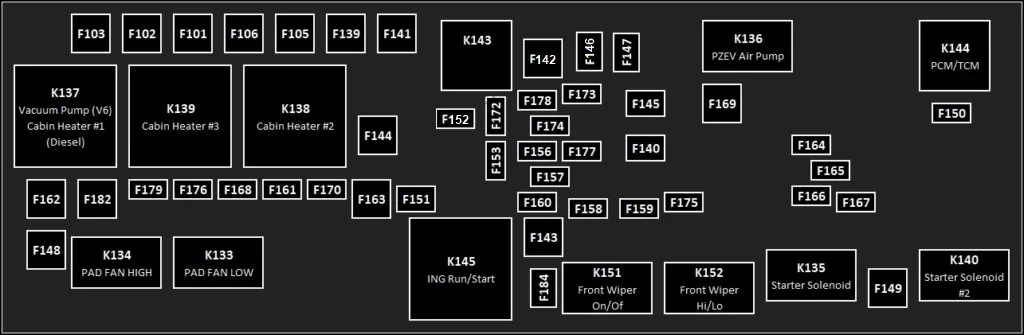

Bezpieczniki pod maską (centrum dystrybucji zasilania) – Dodge Journey (2011-2019)

Dodge Journey (2011-2019) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik kasetowy Mini -bezpiecznik Opis
F101 60 A żółty – Wewnętrzna szyna centrum dystrybucji zasilania
F102 60 A żółty – Wewnętrzna szyna centrum dystrybucji zasilania
F103 60 A żółty – Wewnętrzna szyna centrum dystrybucji zasilania
F105 60 A żółty Przekaźnik uruchomienia zapłonu szyny wewnętrznego centrum dystrybucji zasilania
F106 60 A żółty — Wewnętrzne przekaźniki szynowe / przekaźniki akcesoriów w centrum dystrybucji zasilania
F139 40 A zielony – Dmuchawa systemu klimatyzacji
F140 30 Amp Różowy – Blokady zasilania
F141 40 A zielony – System zapobiegania blokady kół
F142 40 A zielony – Świece żarowe – jeśli są na wyposażeniu
F143 40 A zielony – Światła zewnętrzne 1
F144 40 A zielony – Światła zewnętrzne 2
F145 30 Amp Różowy – Do komputera pokładowego – lampa
F146 30 Amp Różowy – Zapasowy
F147 30 Amp Różowy – Zapasowy
F148 40 A zielony – Silnik wentylatora chłodnicy
F149 30 Amp Różowy – Elektromagnes rozrusznika
F150 – 25 A Wyczyść Moduły sterujące układu napędowego
F151 30 Amp Różowy – Silnik spryskiwacza reflektorów – jeśli jest na wyposażeniu
F152 – 25 A Wyczyść Nagrzewnica na olej napędowy – jeśli jest na wyposażeniu
F153 – 20 A żółty Pompa paliwowa
F156 – 10 A czerwony Hamulec/elektroniczny moduł kontroli stabilności
F157 – 10 A czerwony Moduł transferu mocy — jeśli jest na wyposażeniu
F158 – 10 A czerwony Aktywny moduł okapu – jeśli jest na wyposażeniu
F159 – 10 A czerwony Zapasowy
F160 – 20 A żółty Światła wewnętrzne
F161 – 20 A żółty Klakson
F162 40 A czerwony/20 A jasnoniebieski — Nagrzewnica kabiny nr 1 /pompa próżniowa – zależnie od wyposażenia
F163 50 A czerwony – Ogrzewanie kabiny nr 2 – jeśli jest na wyposażeniu
F164 – 25 A Wyczyść Automatyczne wyłączanie układu napędowego
F165 – 20 A żółty Wyłączenie układu napędowego
F166 – 20 A żółty Zapasowy
F167 – 30 A zielony Wyłączenie układu napędowego
F168 – 10 A czerwony Sprzęgło klimatyzatora
F169 40 A zielony Emisje – Częściowo zerowy silnik pojazdu o zerowej emisji
F170 15 A niebieski Emisje — częściowe siłowniki pojazdu o zerowej emisji
F172 – 20 A żółty Zapasowy
F173 – 25 A Wyczyść Zawory przeciwblokujące hamulca
F174 – 20 A żółty Syrena – jeśli jest na wyposażeniu
F175 – 30 A zielony Zapasowy
F176 – 10 A czerwony Moduły sterujące układu napędowego
F177 – 20 A żółty Moduł napędu na wszystkie koła – jeśli jest na wyposażeniu
F178 – 25 A Wyczyść Szyberdach — jeśli jest na wyposażeniu
F179 – 10 A czerwony Czujnik baterii
F181 100 A niebieski — Elektrohydrauliczny układ kierowniczy (EHPS) — zależnie od wyposażenia
F182 50 A czerwony – Grzejnik kabinowy nr 3 – jeśli jest na wyposażeniu
F184 30 Amp Różowy – Silnik wycieraczki przedniej

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
