Dodge Journey (2009-2010) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Journey z lat: 2009, 2010.

Sprawdzanie oraz wymiana bezpieczników Dodge Journey (2009-2010)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Dodge Journey (2009-2010)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Zintegrowany moduł mocy (IPM) znajduje się w komorze silnika w pobliżu zespołu filtra powietrza.
Etykieta identyfikująca każdy element może być wydrukowana lub wytłoczona na wewnętrznej stronie okładki.

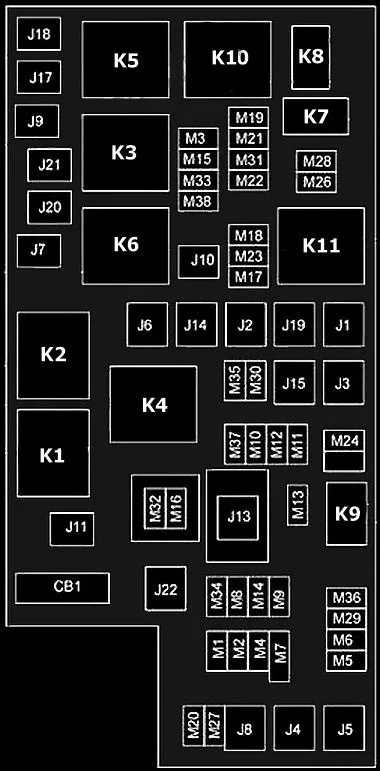

Dodge Journey (2009-2010) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik kasetowy Mini -bezpiecznik Opis
J1 40 A zielony — Elektrycznie składane siedzenie
J2 30 Amp Różowy — Moduł skrzynki rozdzielczej — jeśli jest na wyposażeniu
J3 30 Amp Różowy — Moduł tylnych drzwi
J4 25 Amp Naturalny — Węzeł drzwi kierowcy
J5 25 Amp Naturalny — Węzeł drzwi pasażera
J6 40 A zielony — Pompa układu przeciwblokującego (ABS) / elektroniczny program stabilizacji (ESP)
J7 30 Amp Różowy — Zawór układu przeciwblokującego (ABS) / elektroniczny program stabilizacji (ESP)
J8 40 A zielony — Fotel z pamięcią zasilania — jeśli jest na wyposażeniu
J9 40 A zielony — Silnik Flex Fuel/PZEV – jeśli jest na wyposażeniu
J10 30 Amp Różowy — (jeśli jest na wyposażeniu) Przekaźnik spryskiwacza reflektorów – (BUX), zawór regulacji kolektora
J11 30 Amp Różowy — (jeśli jest w wyposażeniu) Stabilizator/zabezpieczenie Thatchum (BUX)/elektryczne drzwi przesuwne
J13 60 A żółty — Pobór po wyłączeniu zapłonu (IOD) Główny
J14 40 A zielony — Elektryczne podświetlenie (EBL)
J15 30 Amp Różowy — Dmuchawa tylna – jeśli jest na wyposażeniu
J17 40 A zielony — Elektromagnes rozrusznika
J18 20 A niebieski — NGC (moduł sterujący układu napędowego)/zakres skrzyni biegów
J19 60 A żółty — Silnik wentylatora chłodnicy
J20 30 Amp Różowy — Wycieraczka przedniej szyby wysoka/niska
J21 20 A niebieski — Spryskiwacz przód/tył
J22 25 Amp Naturalny Moduł szyberdachu – jeśli jest na wyposażeniu
M1 — 15 A niebieski Środkowe światło stopu montowane wysoko (CHMSL)
M2 — 20 A żółty Światła przyczepy – jeśli są na wyposażeniu
M3 — 20 A żółty Oś przednia/tylna, AWD Mod
M4 — 10 A czerwony Holowanie przyczepy – jeśli jest na wyposażeniu
M5 — 25 Amp Naturalny Przetwornica mocy — jeśli jest na wyposażeniu
M6 — 20 A żółty Gniazdo zasilania nr 1 / akcesoria (ACC) Czujnik deszczu
M7 — 20 A żółty Gniazdo zasilania nr 2 (do wyboru akumulator lub akcesoria (ACC))
M8 — 20 A żółty Podgrzewane fotele przednie — jeśli są na wyposażeniu
M9 — 20 A żółty Tylne podgrzewane siedzenia — jeśli są na wyposażeniu
M10 — 15 A niebieski Lampy toaletkowe/moduł głośnomówiący (HFM) – jeśli jest na wyposażeniu, zdalny wyświetlacz – jeśli jest na wyposażeniu, satelitarny odbiornik dźwięku cyfrowego (SDARS) – jeśli jest na wyposażeniu, uniwersalny mechanizm otwierania drzwi garażowych (UGDO) – jeśli jest na wyposażeniu, lampka toaletowa, system rozrywki wideo (VES) )™ – Jeśli jest na wyposażeniu
M11 — 10 A czerwony Automatyczna kontrola temperatury (ATC) — jeśli jest na wyposażeniu, oświetlenie pod maską
M12 — 30 A zielony Radio, wzmacniacz (AMP)
M13 — 20 A żółty Węzeł przedziału kabiny (CCN), przełącznik wielofunkcyjny/moduł syreny, ITM
M14 — 20 A żółty Holowanie przyczepy (BUX) — jeśli jest na wyposażeniu
M15 — 20 A żółty Lusterko wsteczne z funkcją automatycznego przyciemniania — jeśli jest, czujnik podczerwieni (IR) — jeśli jest, przełącznik wielofunkcyjny, system monitorowania ciśnienia w oponach (TPMS) — jeśli jest, moduł skrzynki rozdzielczej — jeśli jest
M16 — 10 A czerwony Kontroler unieruchamiania pasażerów (ORC)/ Moduł klasyfikacji pasażerów (OCM)
M17 — 15 A niebieski Lewy znacznik postojowy/boczny/światła do jazdy/tylne, światła licencyjne
M18 — 15 A niebieski Prawe światła postojowe / boczne / do jazdy / tylne światła
M19 — 25 Amp Naturalny Automatyczne wyłączanie (ASD) #1 i #2
M20 — 15 A niebieski Elektroniczne centrum informacji o pojeździe (EVIC) — zależnie od wyposażenia, oświetlenie wnętrza, przełączniki na kierownicy — zależnie od wyposażenia, zespół przełączników
M21 — 20 A żółty Automatyczne wyłączanie (ASD) #3
M22 — 10 A czerwony Prawy klakson
M23 — 10 A czerwony Lewy klakson
M24 — 25 Amp Naturalny Tylna wycieraczka
M25 — 20 A żółty Pompa paliwa/pompa podnoszenia oleju napędowego
M26 — 10 A czerwony Przełącznik zasilania lusterka/Przełącznik okna kierowcy
M27 — 10 A czerwony Blokada kolumny kierownicy, bezprzewodowy węzeł zapłonu (WIN)/PEM
M28 — 10 A czerwony NGC (moduł sterujący układu napędowego) / zasilanie skrzyni biegów (batt)
M29 — 10 A czerwony Moduł Klasyfikacji Pasażerów (OCM)
M30 — 15 A niebieski Moduł wycieraczki / składane lusterko elektryczne, J1962 Diag Feed
M31 — 20 A żółty Światła zapasowe
M32 — 10 A czerwony Kontroler unieruchamiania pasażerów (ORC)
M33 — 10 A czerwony Zasilanie akumulatora NGC (moduł sterowania układem napędowym)/TCM
M34 — 10 A czerwony Moduł wspomagania zasilania, moduł HVAC, spryskiwacze reflektorów, moduł kompasu – jeśli jest na wyposażeniu, latarka – jeśli jest na wyposażeniu, wentylator RAD Diesel
M35 — 10 A czerwony Podgrzewane lusterka – jeśli są na wyposażeniu
M36 — 20 A żółty Gniazdo zasilania nr 3 (baterie)
M37 — 10 A czerwony Układ przeciwblokujący (ABS), elektroniczny program stabilizacji (ESP), wyłącznik światła stop
M38 — 25 Amp Naturalny Blokowanie/odblokowywanie silników
K1 — — Przekaźnik uruchomienia/akcesoriów zapłonu
K2 — — Przekaźnik uruchomienia zapłonu
K3 — — Przekaźnik elektromagnetyczny rozrusznika
K4 — — Przekaźnik uruchomienia/rozruchu zapłonu
K5 — — (NGC) Przekaźnik modułu sterującego układu napędowego/PCM
K6 — — Przekaźnik elektrycznego podświetlenia (EBL)
K7 — — —
K8 — — —
K9 — — Przekaźnik dmuchawy tylnej
K10 — — Przekaźnik ASD (zasilanie dla M19 i M21)
K11 — — Niska prędkość przekaźnika wentylatora chłodnicy

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
