Dodge Dart (2013) – schematy bezpieczników i przekaźników
Rocznik 2013
Zaktualizowano 29.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Dart z lat: 2013.
Sprawdzanie oraz wymiana bezpieczników Dodge Dart (2013)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Dodge Dart (2013)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Wewnętrzna skrzynka bezpieczników Dodge Dart (2013)
Znajduje się po stronie kierowcy pod deską rozdzielczą.
Na module BCM, który znajduje się za lewą stroną deski rozdzielczej, znajdują się również bezpieczniki.
| Wgłębienie | Ampery [A]/kolor | Opis |
|---|---|---|
| F1 | 20 A żółty | Podgrzewane fotele przednie |
| F2 | 20 A żółty | Tylne podgrzewane siedzenia, podgrzewana kierownica |
| F3 | 10 A czerwony | PAM, kamera tylna, LBSS, RBSS, kompas |
| F4 | 15 A niebieski | IPC |
| F5 | 10 A czerwony | HVAC, czujnik wilgotności, czujnik temperatury w samochodzie, zespół lusterka wewnętrznego |
| F18 | 15 A niebieski | Radio |
| F19 | 10 A czerwony | Drzwi paliwa |
| F20 | 10 A czerwony | SCCM, SAS, bank przełączników |
| F21 | 10 A czerwony | Port diagnostyczny |
| F22 | 10 A czerwony | UGDO, EOM |
| F23 | 20 A żółty | Szyberdach |
| F24 | 5 A Tan | Bezpośrednia bateria do PDC pod maską (cewki RLY) |
| F25 | 5 A Tan | Kanał DDCT nr 4 |
| F26 | 5 A Tan | Wyłącznik lampy stopu |
| F27 | 10 A czerwony | Pneumatyczne podparcie lędźwi (elektrozawór), Pneumatyczne podparcie lędźwi (silnik pompy) |

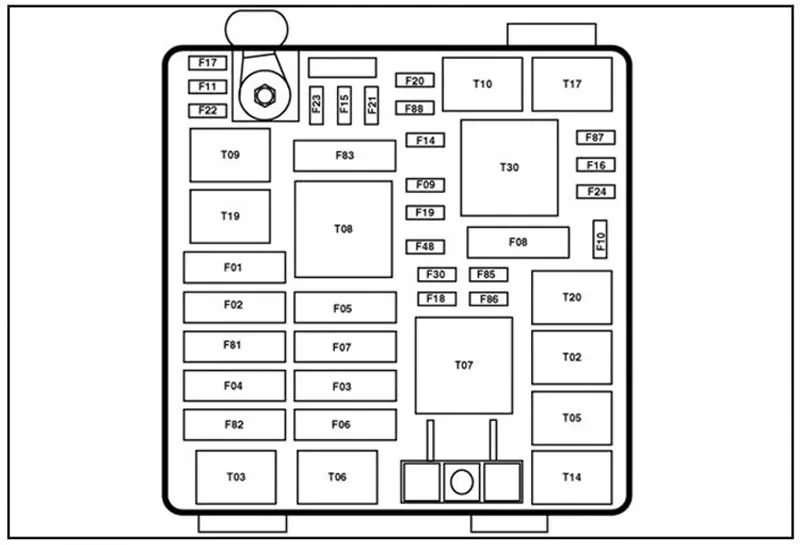

Komora silnika Dodge Dart (2013)
Centrum dystrybucji zasilania (PDC) znajduje się po prawej stronie komory silnika, w pobliżu akumulatora.
Ponadto na zacisku akumulatora znajduje się kilka bezpieczników.
| Wgłębienie | Maksymalny bezpiecznik | Mini bezpiecznik | Opis |
|---|---|---|---|
| F01 | 70 Amp Tan | — | Bezpośrednie zasilanie akumulatora #1 do BCM |
| F02 | 60 Amp niebieski | — | Bezpośrednie zasilanie akumulatora #2 do BCM |
| F03 | 30 A zielony | — | Wyjście dla przekaźnika rozrusznika nr 1 |
| F04 | 40 A pomarańczowy | — | Silnik pompy ESP |
| F05 | 40 A pomarańczowy | — | Kanał DDCT nr 1 (SDU) |
| F06 | 30 A zielony | — | Bezpośrednie zasilanie akumulatora #3 do BCM |
| F07 | 40 A pomarańczowy | Cewka EBL RLY, cewka silnika dmuchawy RLY | |
| F09 | 5 A Tan | Wentylator chłodnicy Włącz RLY, Wentylator chłodnicy Włącz cewkę RLY | |
| F10 | — | 10 A czerwony | ORC |
| F11 | — | 20 A żółty | ECM, EPS, przełącznik lampy cofania |
| F14 | — | 15 A niebieski | Kanał DDCT nr 2 |
| F15 | — | 15 A niebieski | Kanał DDCT nr 3 |
| F 16 | — | 15 A niebieski | Cewki zapłonowe, kondensator cewki |
| F17 | — | 15 A niebieski | ESC, przełącznik pedału hamulca, OCM |
| F18 | — | 20 A żółty | ECM |
| F19 | — | 10 A czerwony | Sprzęgło sprężarki klimatyzacji |
| F20 | — | 30 A zielony | EBL |
| F21 | — | 20 A żółty | Pompa paliwowa |
| F22 | — | 10 A czerwony | ORC |
| F23 | — | 25 Amp Naturalny | „ESC” |
| F24 | 20 A żółty | ECM, wtryskiwacze paliwa, aktywna przesłona grilla (AGS) | |
| F30 | — | 20 A żółty | Gniazdo zasilania (konsola) |
| F81 | 60 Amp niebieski | Zasilanie akumulatora wewnętrznego PDC, fotele elektryczne | |
| F82 | 30 A zielony | — | Wzmacniacz |
| F83 | 40 A pomarańczowy | — | Silnik dmuchawy HVAC |
| F84 | — | 20 A żółty | Zapalniczka |
| F85 | 10 A czerwony | Szyberdach, LRSM, gniazdo zasilania (konsola), port UCI/ AUX, zapalniczka | |
| F86 | — | 20 A żółty | — |
| F87 | 10 A czerwony | Wastegate, elektrozawór przedmuchu, zawór odpowietrzający OBD, grzałki sondy lambda | |
| F88 | — | 10 A czerwony | Podgrzewane lusterka zewnętrzne |
Bezpieczniki akumulatora Dodge Dart (2013)
| Numer | Ampery [A] | Opis |
|---|---|---|
| F0001B | 70A | Elektryczne wspomaganie kierownicy (EPS) |
| F0002B | 60A | Wentylator chłodnicy – PWM |
| F0003B | 200A | Alternator |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
