Dodge Durango (2022) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Durango z lat: 2022.

Sprawdzanie oraz wymiana bezpieczników Dodge Durango (2022)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Dodge Durango (2022)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

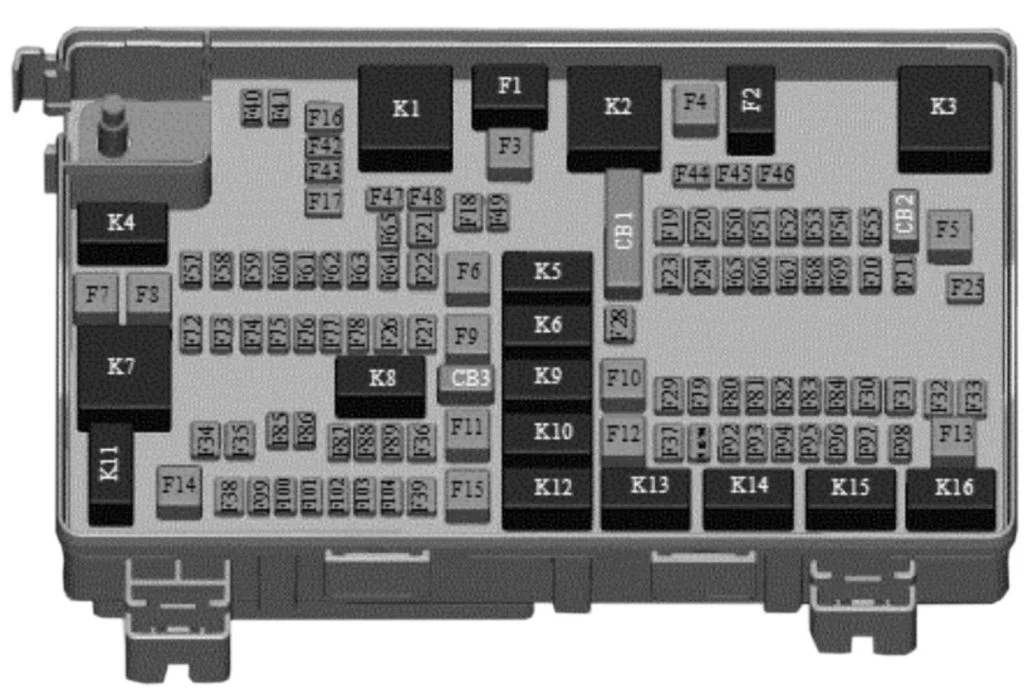

Power Distribution Center – Dodge Durango (2022)


Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie.

Dodge Durango (2022) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik kasetowy Mikrobezpiecznik Opis
* Jeśli jest na wyposażeniu
F01 – – Zapasowy
F02 – – Zapasowy
F03 60 A żółty – Wentylator chłodnicy *
F04 60 A żółty – Pompa ESP
F05 – – Zapasowy
F06 40 A zielony – Pompa ABS *
F07 30 Amp Różowy – Elektromagnes rozrusznika
F08 – – Zapasowy
F09 30 Amp Różowy – POMPA PRÓŻNIOWA *
F10 40 A zielony – CBC #2 / EXT Światło
F11 30 Amp Różowy – Trlr Hamulec holowniczy *
F12 40 A zielony – CBC #3 / Blokady zasilania
F13 40 A zielony – Silnik wentylatora HVAC
F14 40 A zielony – CBC #4 / Światło zewnętrzne
F15 40 A zielony – Chłodzenie silnika LTR *
F 16 – – Zapasowy
F17 – – Zapasowy
F18 – – Zapasowy
F19 20 A niebieski – Zagłówek elektromagnetyczny *
F20 30 Amp Różowy – Modyfikacja drzwi przejściowych
F21 – – Zapasowy
F22 20 A niebieski – SKE *
F23 30 Amp Różowy – CBC #1 / Światło wewnętrzne
F24 30 Amp Różowy – Modyfikacja drzwi kierowcy
F25 30 Amp Różowy – Wycieraczki przednie
F26 30 Amp Różowy – Zawory ESP/ECU
F27 – – Zapasowy
F28 20 A niebieski – Światła cofania przyczepy holowniczej *
F29 20 A niebieski – Światła postojowe do holowania przyczepy*
F30 30 Amp Różowy – Holowanie przyczepy (gniazdo) / holowanie przyczepy (oddzielny hamulec elektryczny) / holowanie przyczepy (BUX)*
F31 – – Zapasowy
F32 30 Amp Różowy – DTCM
F33 – – Zapasowy
F34 30 Amp Różowy – ELSD *
F35 30 Amp Różowy – Szyberdach *
F36 30 Amp Różowy – EBL
F37 25 A Wyczyść – Silnik dmuchawy tylnej HVAC*
F38 30 Amp Różowy – Przetwornica mocy
F39 30 Amp Różowy – PLG
F40 – 10 A czerwony Światła do jazdy dziennej/poziomowanie reflektorów *
F41 – – Zapasowy
F42 – 20 A żółty Klakson
F43 – – Zapasowy
F44 – 10 A czerwony Port diagnostyczny
F45 – 5 A Tan Cyberbezpieczeństwo MOD
F46 – – Zapasowy
F47 – – Zapasowy
F48 – – Zapasowy
F49 – 10 A czerwony ICS / HVAC
F50 – 20 A żółty ELSD *
F51 – 15 A niebieski KIN/RF HUB/blokada kolumny kierownicy
F52 – – Zapasowy
F53 – 20 A żółty Holowanie przyczepy – lewe światła skrętu/stopu*
F54 – – Zapasowy
F55 – – Zapasowy
F56 – – Zapasowy
F57 – – Zapasowy
F58 – 15 A niebieski Reflektory HID lewe*
F59 – – Zapasowy
F60 – 15 A niebieski TCM
F61 – – Zapasowy
F62 – 10 A czerwony Sprzęgło klimatyzacji
F63 – 20 A żółty Cewki zapłonowe */ Kondensatory cewki zapłonowej*
F64 – 25 A Wyczyść Wtryskiwacze paliwa / ECM
F65 – – Zapasowy
F66 – 10 A czerwony Szyberdach */ LRSM */ RVM / DSRC / Port USB / DTV * / WCP *
F67 – 15 A niebieski Port CDM/UCI/Port USB
F68 – 20 A żółty Silnik tylnej wycieraczki
F69 – 15 A niebieski Kanał światła punktowego *
F70 – 20 A żółty Silnik pompy paliwa
F71 – 30 A zielony Wzmacniacz */ ANCM *
F72 – 10 A czerwony ŚKE *
F73 – 15 A niebieski Reflektor HID prawy*
F74 – – Zapasowy
F75 – 10 A czerwony Sterowanie dwoma akumulatorami*
F76 – 10 A czerwony ESP
F77 – 10 A czerwony DTCM / ELSD *
F78 – 10 A czerwony ECM / EPS
F79 – – Zapasowy
F80 – 10 A czerwony UGDO
F81 – 20 A żółty Światła skrętu/stopu holowania przyczepy w prawo*
F82 – 10 A czerwony SCCM / tempomat / DTV *
F83 – 10 A czerwony Drzwi paliwa
F84 – 15 A niebieski Grupa
F85 – 10 A czerwony ORC (poduszka powietrzna)
F86 – 10 A czerwony ORC (poduszka powietrzna)
F87 – – Zapasowy
F88 – 15 A niebieski Klaster / CSG * / ITBM *
F89 – – Zapasowy
F90 – – Zapasowy
F91 – 20 A żółty Przestrzeń ładunkowa – gniazdo zasilania
F92 – 10 A czerwony Tylna lampka konsoli*/zasilanie RR
F93 – 20 A żółty Zapalniczka
F94 – 10 A czerwony Moduł przerzutki/skrzynki transferowej
F95 – 10 A czerwony Tylna krzywka / martwy punkt Snsr *
F96 – 10 A czerwony Przełącznik ogrzewania tylnych siedzeń*
F97 – 20 A żółty Tylne podgrzewane siedzenia/podgrzewana kierownica*
F98 – 20 A żółty Wentylowane fotele/przednie podgrzewane fotele*
F99 – 10 A czerwony Moduł systemów klimatyzacji/wspomagania kierowcy/HALF/Parktronx
F100 – 10 A czerwony Aktywne tłumienie *
F101 – 15 A niebieski Czujnik temperatury/czujnik wilgotności w samochodzie
F102 – 15 A niebieski Zapasowy
F103 – 10 A czerwony Przednie HVAC *
F104 – 20 A żółty Gniazda zasilania (tablica przyrządów/konsola środkowa/tylny bagażnik)

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
