Dodge RAM 1500 (2023) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge RAM 1500 z lat: 2023.

Sprawdzanie oraz wymiana bezpieczników Dodge RAM 1500 (2023)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Dodge RAM 1500 (2023)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

CENTRUM DYSTRYBUCJI ENERGII Dodge RAM 1500 (2023)

Dodge RAM 1500 (2023) - schematy bezpieczników i przekaźników

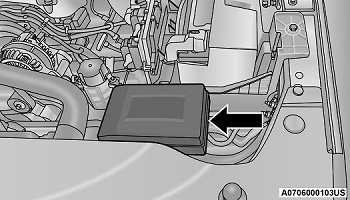

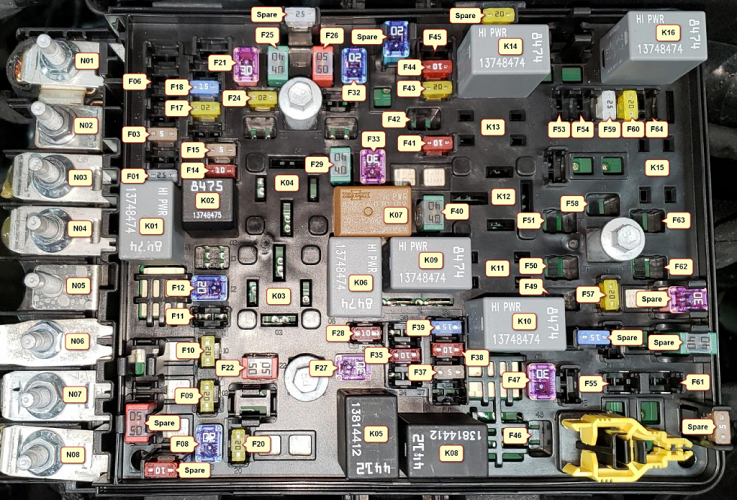

Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe, mikrobezpieczniki, przekaźniki i wyłączniki. Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie, co odpowiada poniższej tabeli.

Dodge RAM 1500 (2023) - schematy bezpieczników i przekaźników

Numer Bezpiecznik wkładu Bezpiecznik mikro Opis
* Jeśli jest na wyposażeniu
F01 – 25 A Wyczyść Silnik pompy paliwa / zespół zbiornika paliwa
F02 – – Zapasowy *
F03 – 5 A Tan MGU *
F04 – – Zapasowy *
F05 – – Zapasowy *
F06 – 10 A czerwony WYJŚCIE DO UPFITTER PDC *
F07 – – Zapasowy *
F08 20 A niebieski – Zapasowe holowanie przyczepy
F09 – 20 A Żółty Lampka zatrzymania przyczepy / skrętu w lewo
F10 – 20 A Żółty Zatrzymaj przyczepę / skręć w prawo
F11 – 15 A niebieski ŚWIATŁA IDENTYFIKACYJNE / OBRYSOWE *
F12 20 A niebieski – Lampa postojowa przyczepy
F13 – – Zapasowy *
F14 – 10 A czerwony Sprzęgło prądu przemiennego
F15 – 5 A Tan Inteligentny czujnik akumulatora (IBS)
F 16 – – Zapasowy *
F17 – 20 A Żółty Zawieszenie pneumatyczne
F18 – 15 A niebieski AGS / Zawór chłodzenia tylnej osi / Aktywna zapora powietrzna
F19 – – Zapasowy *
F20 – 20 A Żółty Regulowane pedały *
F21 30 A Różowy – Stopień po stronie mocy *
F22 50 A czerwony – Moduł powietrza *
F23 – – Zapasowy *
F24 – 20 A Żółty TCM SBW
F25 40 A zielony – MOD CBC 4 Światła zewnętrzne 2
F26 50 A czerwony – Moduł ESP
F27 30 A Różowy – Przednia wycieraczka
F28 – 10 A czerwony PCM/ECM
F29 40 A zielony – Moduł ESP
F30 – – Zapasowy *
F31 – – Zapasowy *
F32 20 A niebieski – ECM / PCM
F33 30 A Różowy – Pompa próżniowa hamulca
F34 – – Zapasowy *
F35 – 10 A czerwony Elektroniczny moduł sterujący (ECM) / Moduł sterujący układu napędowego (PCM) / Moduł zasilacza eTorque (PPU) / Moduł generatora silnika (MGU) / Budzenie / Elektryczne wspomaganie kierownicy / Moduł aktywnej masy dostrojonej (ATMM) / ESP
F36 – – Zapasowy *
F37 – 5 A Tan Wyjście przełącznika Run/Start (R/S) do wewnętrznego centrum dystrybucji zasilania (IPDC)
F38 – 10 A czerwony Moduł sterownika układu napędowego (DTCM) / aktywny zawór temperatury chłodzenia
F39 – 15 A niebieski Moduł aktywnej masy dostrojonej skrzyni biegów (ATMM) *
F40 40 A zielony – Rozrusznik
F41 – 10 A czerwony Grzałki IRCAM
F42 20 A niebieski – PRZEŁĄCZNIK POMOCNICZY #5 *
F43 – 20 A Żółty Pompa płynu chłodzącego MGU / ADCM *
F44 – 10 A czerwony Kamera przyczepy *
F45 – 10 A czerwony ADCM *
F46 30 A Różowy – Podgrzewacz paliwa *
F47 30 A Różowy – Odszraniacz tylny
F48 – – Zapasowy *
F49 30 A Różowy – Sterowanie grzałką (tylko Diesel)*
F50 20 A niebieski – PRZEŁĄCZNIK POMOCNICZY #6 *
F51 25 A biały – SILNIK POMPY PALIWA #1 *
F52 – – Zapasowy *
F53 – 10 A czerwony Pompa zasilająca / oczyszczająca *
F54 – 15 A niebieski PCM *
10 A czerwony Zawór blokujący parę *
F55 – 15 A niebieski Reflektor prawy HID
F56 – – Zapasowy *
F57 – 20 A Żółty Klakson
F58 25 A biały – SILNIK POMPY PALIWA #2 *
F59 – 25 A Wyczyść Wtryskiwacze / cewka IGN / moduł świecy żarowej *
F60 – 20 A Żółty Elektroniczny moduł sterujący (ECM) / Moduł sterujący układu napędowego (PCM) / Siłownik (ACT) Zawór krótkiego biegu
F61 – 15 A niebieski Reflektor lewy HID
F62 60 amperów niebieski – Świeca żarowa *
40 A zielony Pompa płynu chłodzącego LTR *
F63 20 A niebieski – Czujnik NOx *
F64 – 10 A czerwony Czujnik cząstek stałych *

WEWNĘTRZNE CENTRUM DYSTRYBUCJI ENERGII Dodge RAM 1500 (2023)

Dodge RAM 1500 (2023) - schematy bezpieczników i przekaźników

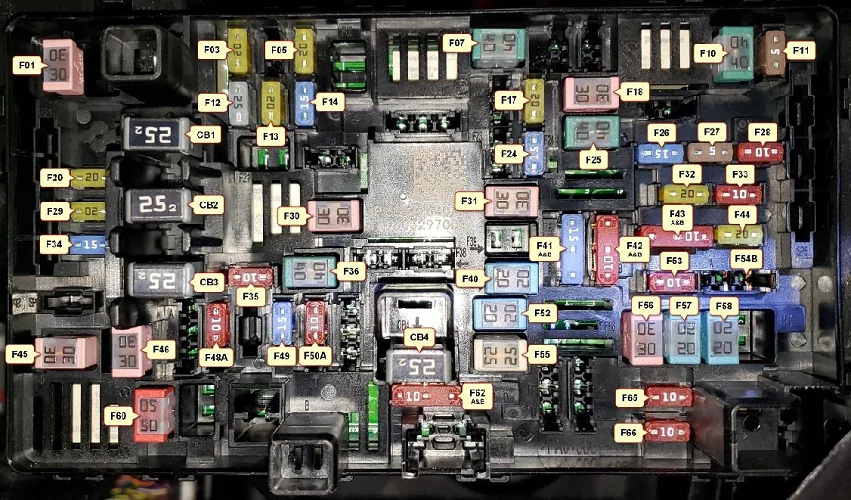

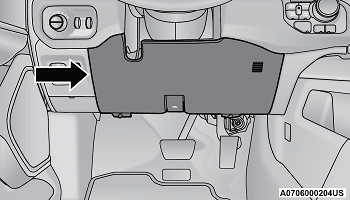

Centrum dystrybucji zasilania znajduje się pod deską rozdzielczą po stronie kierowcy. To centrum zawiera bezpieczniki kasetowe, mikrobezpieczniki, przekaźniki i wyłączniki. Aby uzyskać dostęp, wykręć dwie śruby z dolnej części pokrywy panelu bezpieczników.

Dodge RAM 1500 (2023) - schematy bezpieczników i przekaźników

Numer Bezpiecznik wkładu Bezpiecznik mikro Opis
* Jeśli jest na wyposażeniu
F01 30 A Różowy – Gniazdo holownicze przyczepy
F02 – – Zapasowy
F03 – 20 A Żółty Moduł podgrzewacza siedzenia z przodu (przepustka)
F04 – – Zapasowy
F05 – 20 A Żółty Wentylator chłodzący modułu PPU *
F06 – – Zapasowy
F07 40 A zielony – Centralny sterownik nadwozia (CBC) Moduł 3 blokad zasilania
F08 – – Zapasowy
F09 – – Zapasowy
F10 40 A zielony – Silnik dmuchawy HVAC
F11 – 5 A Tan Wyjście do cewki uruchomieniowej centrum dystrybucji zasilania pod maską (UPDC).
F12 – 25 A Wyczyść Modowy wzmacniacz audio / aktywna redukcja szumów
F13 – 20 A Żółty Podgrzewacz przedniego siedzenia (kierowca)
F14 – 15 A niebieski Podgrzewacz przedniego siedzenia (pasażer)
F15 A&B – – Zapasowy
F 16 – – Zapasowy
F17 – 20 A Żółty Lampa punktowa lewa *
F18 30 A Różowy – Osłona przeciwsłoneczna, silnik szyberdachu
F19 – – Zapasowy
F20 – 20 A Żółty Moduł komfortowego siedzenia tylnego (CRSM) (ogrzewanie tylne prawego siedzenia)
F21 – – Zapasowy
F22 – – Zapasowy
F23 – – Zapasowy
F24 – 15 A niebieski Moduł piasty częstotliwości radiowej (RF) / moduł zapłonowy / moduł klastra
F25 40 A zielony – Zintegrowany hamulec przyczepy
F26 – 15 A niebieski Moduł węzła kabiny/przedziału klastra (CCN) / moduł bezpieczeństwa cybernetycznego / Moduł bramy przyczepy (kamera 360)
F27 – 5 A Tan Klaster modów CCN / Mod SGW
F28 – 10 A czerwony ORC
F29 – 20 A Żółty CRSM (ogrzewanie tylnego lewego fotela)
F30 30 A Różowy – Mod DTCM / Moduł klapy tylnej
F31 30 A Różowy – Mod CBC 1 Oświetlenie wewnętrzne
F32 – 20 A Żółty Lampa punktowa prawa*
F33 – 10 A czerwony Assy Sufitowa konsola / Switch 911 / Switch Assist / Osłona przeciwsłoneczna / HUD
F34 – 15 A niebieski Wentylowany silnik fotela Frt i RR
F35 – 10 A czerwony Mod Inverter / Mtr Osłona przeciwsłoneczna Szyberdach / Mtr Podwójny szyberdach / Tylko ładowanie przez USB
F36 40 A zielony – Mod CBC 2 oświetlenie zewnętrzne 1
F37 – – Zapasowy
F38 – – Zapasowy
F39 – – Zapasowy
F40 20 A niebieski – Kopułowy pojazd pościgowy *
F41 A&B – 15 A niebieski Podparcie lędźwiowe i pas SW / moduł sterujący kolumny kierownicy / moduł sterujący HVAC / zespół przełączników ICS / zespół górnych przełączników
F42 A&B – 10 A czerwony Moduł przełącznika skrzyni rozdzielczej (TCSM) / SBW / Elektryczny hamulec postojowy SW / Moduł TPM Przyczepa / Brama modułu Przyczepa Can-C TPM / Wentylacja foteli po prawej i lewej stronie
F43 A&B – 10 A czerwony Diagnostyka portów / USB z przodu i z tyłu
F44 – 20 A Żółty Radio / DCSD / Telematics Box Mod / Trailer Gateway Module (360)
F45 30 A Różowy – Sterownik Mod Door MUX
F46 30 A Różowy – Mod Drzwi MUX Pasażera
F47 – – Zapasowy
F48A – 10 A czerwony Lusterko wsteczne / Okno pasażera / Tylny USB / Bezprzewodowa podkładka ładująca Mod
F49 – 15 A niebieski Moduł CVPM / czujnik Blind Spot / HDLP Adaptacyjny czujnik oświetlenia przedniego (AFLS)
F50A – 10 A czerwony Moduł sterowania akumulatorem (BPCM) *
F51 A&B – – Zapasowy
F52 20 A niebieski – Bezpośrednie zasilanie bateryjne *
F53 – 10 A czerwony Sterowanie biegiem wstecznym przyczepy / Pokrętło sterowania przyczepą
F54 A&B – 20 A Żółty Gniazdo zasilania, Gniazdo środkowe Położenie zasilania akumulatora

Gniazdo zasilania, Gniazdo środkowe, Położenie zasilania zapłonu

F55 25 A biały – Upfiter *
F56 30 A Różowy – Modowy interfejs sieciowy*
F57 20 A niebieski – Bezpośrednie zasilanie bateryjne *
F58 20 A niebieski – Bezpośrednie zasilanie bateryjne *
F60 50 A czerwony – Inwerter modów *
F61 – – Zapasowy
F62 A&B – 10 A czerwony Zintegrowane hamowanie przyczepy (ITBM) / Moduł klasy pasażerów / Moduł zawieszenia IAIR / Moduł temperatury w samochodzie z czujnikiem HVAC / Temperatura płynu chłodzącego z tyłu / System Parktronic (PTS) / Zintegrowany przekaźnik Ctrl Mod (IRCM) / HRLS / Moduł TPMS przyczepy
F63 – – Zapasowy
F64 – – Zapasowy
F65 – 10 A czerwony Mod ORC
F66 – 10 A czerwony Uruchom – zasilanie akcesoriów

Wyłączniki automatyczne Dodge RAM 1500 (2023)

Wgłębienie Wyłącznik obwodu Opis
CB1 25 amp Okno kierowcy SW Tylne PWR Szyby / Sufitowe SW Tylne odszranianie
CB2 25 amp Mod. pamięci fotela kierowcy PWR/mod. pamięci fotela kierowcy
CB3 25 amp Elektryczny fotel pasażera/mod. pamięci fotela pasażera

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
