Dodge Viper (2003-2007) – schematy bezpieczników i przekaźników

Rocznik 2003-2007

Zaktualizowano 29.01.2025

Dodge Viper (2003-2007) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Viper z lat: 2003, 2004, 2005, 2006, 2007.

Sprawdzanie oraz wymiana bezpieczników Dodge Viper (2003-2007)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Dodge Viper (2003-2007)!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

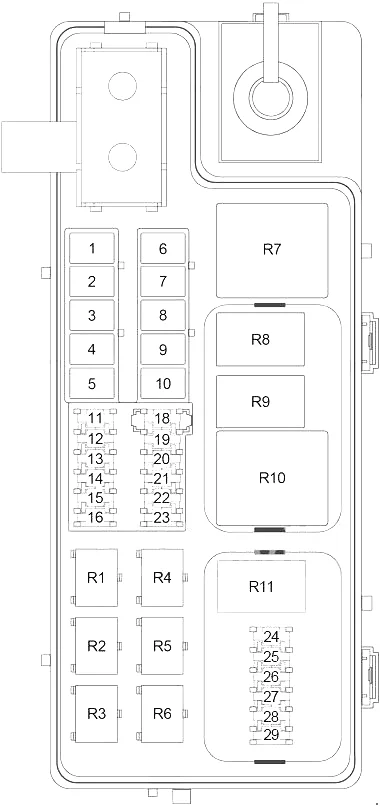

Dodge Viper (2003-2007) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	40	Przekaźnik silnika dmuchawy
2	40	Przekaźnik rozrusznika, ABS
3	30	Moduł kontroli nadwozia
4	20	Wzmacniacz
5	30	Regulowany przełącznik pedałów, przekaźnik podnoszenia szyby pasażera, przekaźnik opuszczania szyby pasażera
6	40	Przekaźnik reflektorów, moduł sterujący nadwozia
7	30	ABS
8	30	Przekaźnik pracy/akcesoriów
9	40	Przekaźnik reflektorów (bezpiecznik: „24”, „25”)
10	30	Wyłącznik zapłonu (bezpiecznik: „27”, „28”, „29”)
11	20	Przekaźnik automatycznego wyłączania, moduł sterowania zespołem napędowym, wtryskiwacze paliwa, czujnik tlenu, moduł chłodzenia układu hydraulicznego, zestaw cewek zapłonowych
12	20	Zapalniczka, złącze łącza danych
13	15	Przełącznik wielofunkcyjny (migacz, zagrożenie)
14	15	Przekaźnik czujnika tlenu, elektromagnes pomijania zmiany biegów, elektromagnes blokady biegu wstecznego
15	20	Przekaźnik odmgławiacza tylnej szyby
16	20	Gniazdo zasilania
18	15	Radio, przełącznik zasilania lusterek
19	15	Przekaźnik klaksonu
20	15	Przekaźnik sprzęgła sprężarki klimatyzatora, lampka grzecznościowa, lampa kopułkowa, wzmacniacz wizjera, oświetlone wejście, lampka do czytania
21	15	Przełącznik świateł stopu
22	15	Przekaźnik pompy paliwa
23	10	Moduł sterujący poduszek powietrznych
24	20	Prawy reflektor (HID)
25	20	Lewy reflektor (HID)
26	20	Moduł sterujący wycieraczek, silnik wycieraczek
27	10	Moduł sterujący poduszek powietrznych
28	15	Zestaw wskaźników, moduł monitorowania ciśnienia w oponach, moduł sterujący nadwozia, włącznik rozrusznika
29	15	Moduł sterujący układu napędowego, przekaźnik sprzęgła sprężarki klimatyzacji, elektrozawór EVAP/przedmuchu, przekaźnik czujnika tlenu, przekaźnik pompy paliwa
Przekaźnik
R1	Rozrusznik
R2	Klakson
R3	Sprzęgło sprężarki klimatyzacji
R4	Automatyczne wyłączenie
R5	Reflektor
R6	Czujnik tlenu
R7	Silnik dmuchawy
R8	Pompa paliwowa
R9	Odmgławiacz tylnej szyby
R10	–
R11	Uruchom/Akcesoria

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
