Fiat 500X (2020) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata 500X z lat: 2020.

Fiat 500X (2020) to kompaktowy crossover, który kontynuuje serię modelu 500X. Ten model oferuje nowoczesny design, udoskonalone funkcje i zaawansowane technologie, co sprawia, że jest atrakcyjnym wyborem dla klientów poszukujących stylowego i wszechstronnego samochodu.

Pod względem wizualnym, Fiat 500X (2020) posiada charakterystyczne cechy Fiata 500, takie jak okrągłe reflektory i zaokrąglone linie, które nadają mu niepowtarzalny i rozpoznawalny wygląd. Model ten został odświeżony, prezentując nowocześniejszy i bardziej nowatorski design, który przyciąga uwagę na drodze.

Wnętrze Fiata 500X (2020) jest eleganckie i ergonomiczne, oferując przyjemne środowisko podróżowania. Materiały wykończeniowe są wysokiej jakości, a wygodne siedzenia zapewniają komfort zarówno kierowcy, jak i pasażerom. Samochód oferuje przestronność i elastyczność w zakresie przewozu pasażerów i bagażu.

Fiat 500X (2020) oferuje różne opcje silnikowe, w tym benzynowe i wysokoprężne, które zapewniają oszczędność paliwa i przyzwoite osiągi. Klienci mają również możliwość wyboru między manualną a automatyczną skrzynią biegów, co wpływa na wygodę jazdy.

W kwestii technologii i bezpieczeństwa, Fiat 500X (2020) jest wyposażony w zaawansowane systemy, takie jak system multimedialny z ekranem dotykowym, system nawigacji, systemy wspomagające jazdę i asystentów bezpieczeństwa. Mogą być dostępne również opcje takie jak adaptacyjny tempomat, monitorowanie martwego pola czy system awaryjnego hamowania.

Fiat 500X (2020) jest samochodem, który łączy stylowy design Fiata 500 z nowoczesnymi technologiami i udoskonaleniami. Jest to dobry wybór dla osób, które cenią sobie zarówno estetykę, jak i funkcjonalność w kompakcie crossovera.

Podsumowując, Fiat 500X (2020) to kompaktowy crossover, który oferuje nowoczesny design, komfortowe wnętrze i zaawansowane technologie. Jest to samochód, który łączy styl, wygodę i nowatorskie rozwiązania, sprawiając, że podróżowanie staje się przyjemne i satysfakcjonujące.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w komorze silnika

Panel bezpieczników w komorze silnika jest częścią modułu kontroli nadwozia (BCM), znajdującego się po lewej stronie komory silnika.

Fiat 500X (2020) - schematy bezpieczników i przekaźników

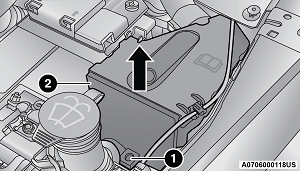

Lokalizacja panelu bezpieczników i pokrywy

1 — Śruba montażowa
2 — Osłona bezpiecznika

Zdejmowanie osłony bezpiecznika i śruby blokującej

Postępować w następujący sposób:

  1. Powoli przekręć śrubę w kierunku przeciwnym do ruchu wskazówek zegara.
  2. Powoli odkręć śrubę.
  3. Zdejmij pokrywę bezpiecznika, przesuwając ją do góry.

Montaż osłony bezpiecznika i śruba blokująca

Postępować w następujący sposób:

  1. Prawidłowo przymocuj pokrywę bezpiecznika do skrzynki, przesuń całkowicie od góry do dołu.
  2. Całkowicie dociśnij śrubę za pomocą dołączonego specjalnego śrubokręta.
  3. Powoli przekręć śrubę zgodnie z ruchem wskazówek zegara.
  4. Odkręć śrubę.

Fiat 500X (2020) - schematy bezpieczników i przekaźników

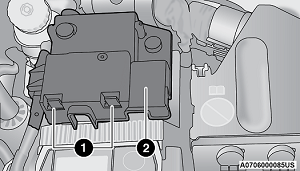

Lokalizacja pokrywy bezpiecznika baterii

1 — Zaczepy osłony bezpieczników
2 — Osłona bezpiecznika

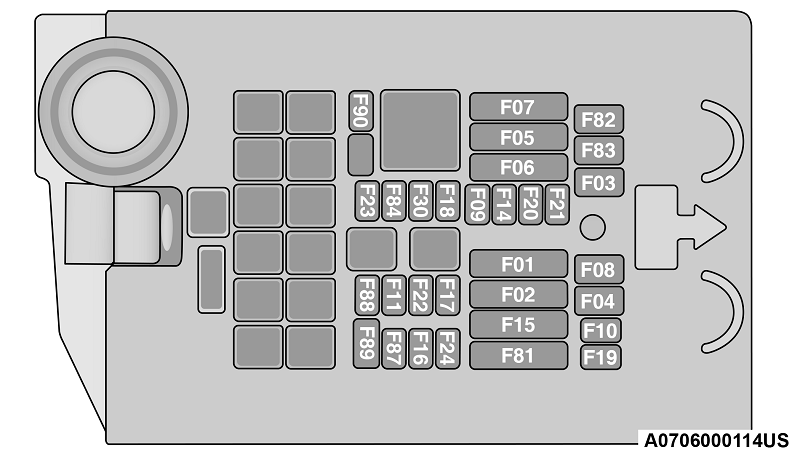

Fiat 500X (2020) - schematy bezpieczników i przekaźników

Wgłębienie Maksymalny bezpiecznik Bezpiecznik kartuszowy Mini bezpiecznik Opis
F01 70 Amp Tan – – Komputer korpusu modułu
F02 60 Amp niebieski – – Moduł Body Computer, tylne jednostki dystrybucji
F03 – 20 A niebieski – Sterownik zasilacza Body Computer
F04 – 30 Amp Różowy – Moduł elektroniczny sterowania hamulcami
F05 70 Amp Tan – – Elektryczne wspomaganie kierownicy
F06 70 Amp Tan – – Wentylator chłodzący silnik
F08 – 30 Amp Różowy – Automatyczna skrzynia biegów, GSM
F09 – – 5 A Tan Silnik modułu sterującego
F10 – – 10 A czerwony klakson
F11 – – 5 A Tan Dostarcz obciążenia wtórne
F14 – – 15 A niebieski Moc pompy „Po uruchomieniu” Zasilanie AGS
F15 40 A pomarańczowy – – Pompa modułu sterującego hamulcami
F 16 – – 5 A Tan Moc modułu sterującego silnika, automatyczna skrzynia biegów
F17 – – 30 A zielony Silnik modułu sterowania mocą
F18 – – 30 A zielony Moc napędu na wszystkie koła
F19 – – 7,5 A Brązowy Sprężarka klimatyzacji
F20 – – 5 A Tan Elektroniczny napęd na cztery koła
F21 – – 15 A niebieski Pompa paliwowa
F22 – – 10 A czerwony Dostarcz podstawowe obciążenia
F23 – – 20 A żółty (zainstalowany przez klienta) Gniazdo zasilania (zasilanie bateryjne)
F24 – – 15 A niebieski Automatyczna skrzynia biegów z zasilaniem jednostki elektronicznej
F30 – – 30 A zielony Podgrzewana szyba przednia — jeśli jest na wyposażeniu
F83 – 40 A zielony – Wentylator klimatyzacji
F84 – – 20 A żółty Gniazdo zasilania (zasilany zapłonem)
F87 – – 5 A Tan Automatyczna skrzynia biegów wybieraka biegów
F88 – – 7,5 A Brązowy Podgrzewane lusterka zewnętrzne
F89 – 30 Amp Różowy – Ogrzewane tylne okno
F90 – – 5 A Tan Czujnik IBS (stan naładowania akumulatora)

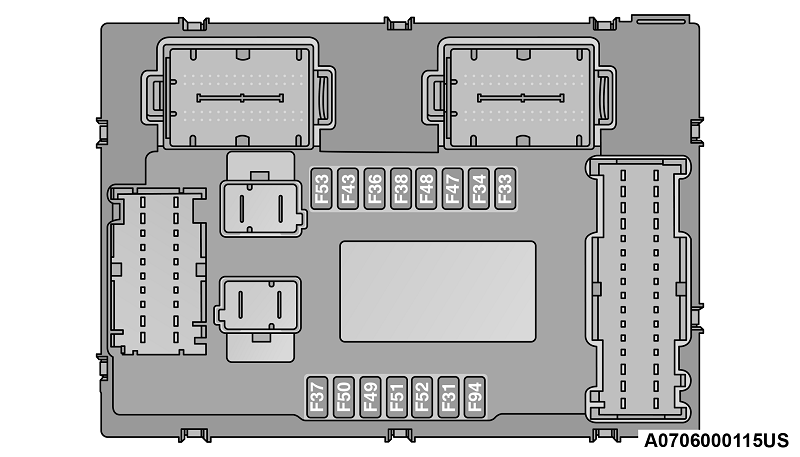

Bezpieczniki komputera pokładowego (CENTRUM BEZPIECZNIKÓW BODY COMPUTER)

Sterownik znajduje się po lewej stronie kolumny kierownicy w dolnej części tablicy rozdzielczej.

W celu wymiany bezpiecznika skontaktuj się z autoryzowanym sprzedawcą.

Fiat 500X (2020) - schematy bezpieczników i przekaźników

Wgłębienie Mini bezpiecznik Opis
F31 7,5 A Brązowy Wentylator Klimatyzacja, Gniazdo zasilania
F33 20 A żółty Elektrycznie sterowane okno z przodu (po stronie pasażera)
F34 20 A żółty Elektryczna szyba z przodu (po stronie kierowcy)
F36 15 A niebieski Zasilanie systemu Uconnect, klimatyzacja, port USB, tylne boczne oświetlenie sufitowe w przypadku otwartego dachu, port EOBD
F37 10 A czerwony System Power Forward Collision Warning Plus, napęd na wszystkie koła (AWD), IPC, przełączniki centralnego stosu, przełącznik pedału hamulca (NC)
F38 20 A żółty Centralny zamek
F42 7,5 A Brązowy BSM – Moduł sterowania hamulcami, EPS – Elektryczne wspomaganie kierownicy
F43 20 A żółty Dwukierunkowa myjka pompy
F47 20 A żółty Elektrycznie sterowane tylne okno (po stronie kierowcy)
F48 20 A żółty Elektrycznie sterowane tylne okno (po stronie pasażera)
F49 7,5 A Brązowy Dostawa ParkSense, światła punktowe przednia kopuła, wewnętrzne lusterko elektryczne, podgrzewane przednie fotele, SGW, silnik szyberdachu.
F50 7,5 A Brązowy Poduszka powietrzna zasilania
F51 7,5 A Brązowy Sprężarka klimatyzacji, automatyczna skrzynia biegów z płytką, kamera tylna, klimatyzacja, LDW – ostrzeżenie o zjechaniu z pasa ruchu, ASS – przełącznik pomocniczy stosu, DSU – moduł selektora kierunku jazdy, przełącznik biegu wstecznego, lusterka boczne i odszranianie tylnej szyby
F53 7,5 A Brązowy Zasilanie IPC/urządzenie rozruchowe/system Keyless Enter-N-Go, przełącznik pedału hamulca (NA), EPB – elektryczny hamulec postojowy

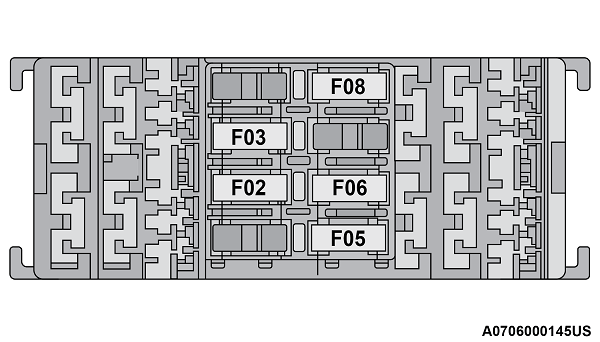

Skrzynka bezpieczników w bagażniku

Aby uzyskać dostęp do bezpieczników, zdejmij drzwiczki dostępu z lewego tylnego panelu tylnej przestrzeni ładunkowej. Naciśnij lewą stronę drzwiczek dostępu, aby zdjąć i zdjąć z zawiasów.

Fiat 500X (2020) - schematy bezpieczników i przekaźników

Wgłębienie Mini bezpiecznik Opis
F2 20 A żółty System nagłośnieniowy
F3 20 A żółty Elektryczny szyberdach
F5 30 A zielony Fotel elektryczny (po stronie kierowcy)
F6 7,5 A Brązowy Fotel elektryczny (po stronie kierowcy) Regulacja odcinka lędźwiowego
F8 20 A żółty Ogrzewanie przednich siedzeń

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
