W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata 500X z lat: 2021.

Fiat 500X (2021) to kolejna odsłona popularnego crossovera, który łączy charakterystyczny styl Fiata 500 z wyższym profilem i większą przestronnością. Ten model jest zaprojektowany tak, aby sprostać oczekiwaniom klientów poszukujących komfortu, stylu i wszechstronności w jednym samochodzie.

Pod względem wyglądu, Fiat 500X (2021) prezentuje nowoczesny i atrakcyjny design. Charakteryzuje go wyraźne linie, dynamiczne proporcje i detale, które podkreślają jego indywidualność. Model ten jest dostępny w różnych wersjach wykończenia, umożliwiając klientom dopasowanie go do swojego gustu.

Wnętrze Fiata 500X (2021) oferuje komfort i funkcjonalność. Przestronne kabiny zapewniają wygodne miejsca zarówno dla kierowcy, jak i pasażerów. Materiały wykończeniowe są starannie dobrane, a wysoka jakość wykonania widać we wszystkich detalach. Dodatkowo, samochód oferuje elastyczne opcje konfiguracji siedzeń i przestrzeni bagażowej, co sprawia, że jest praktycznym wyborem dla codziennego użytku.

Jeśli chodzi o osiągi, Fiat 500X (2021) oferuje różne opcje silnikowe, w tym benzynowe, wysokoprężne i hybrydowe. Dzięki temu klienci mają możliwość wyboru jednostki napędowej, która najlepiej odpowiada ich preferencjom i potrzebom. Samochód może być dostępny z manualną lub automatyczną skrzynią biegów, a także z napędem na przednie lub wszystkie koła, co wpływa na jego właściwości jezdne.

W zakresie technologii i bezpieczeństwa, Fiat 500X (2021) oferuje zaawansowane rozwiązania. Może być wyposażony w systemy multimedialne z ekranem dotykowym, system nawigacji, integrację smartfona, a także asystentów jazdy i bezpieczeństwa, takich jak systemy utrzymywania pasa ruchu, monitorowanie martwego pola czy automatyczne hamowanie awaryjne. To wszystko ma na celu zapewnienie bezpiecznej i wygodnej podróży.

Podsumowując, Fiat 500X (2021) to nowoczesny crossover, który oferuje stylowy design, przestronne wnętrze, różnorodność opcji silnikowych oraz zaawansowane technologie i systemy bezpieczeństwa. Jest to samochód, który łączy wszechstronność i komfort podróżowania, sprawiając, że codzienne przemieszczanie się staje się przyjemnością.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

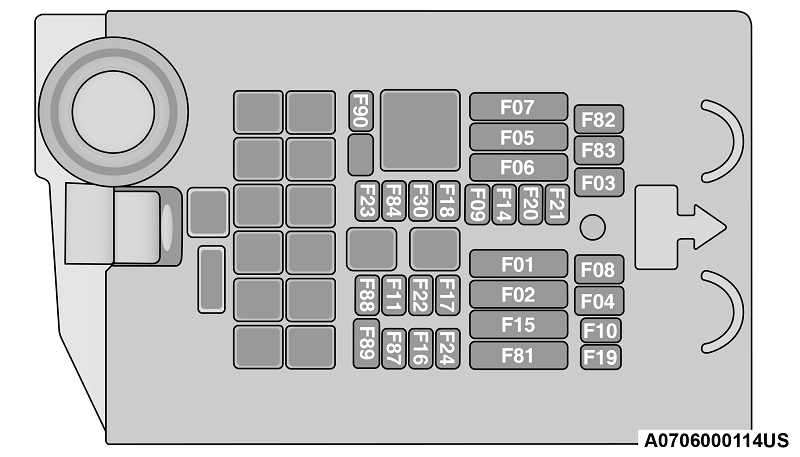

Skrzynka bezpieczników w komorze silnika

Panel bezpieczników w komorze silnika jest częścią modułu kontroli nadwozia (BCM), znajdującego się po lewej stronie komory silnika.

Notatka:

Skontaktuj się z autoryzowanym sprzedawcą w celu wymiany bezpiecznika BCM.

Fiat 500X (2021) - schematy bezpieczników i przekaźników

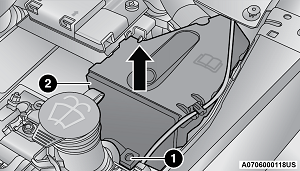

Lokalizacja panelu bezpieczników i pokrywy

1 — Śruba montażowa
2 — Osłona bezpiecznika

Zdejmowanie osłony bezpiecznika i śruby blokującej

Postępować w następujący sposób:

  1. Powoli przekręć śrubę w kierunku przeciwnym do ruchu wskazówek zegara.
  2. Powoli odkręć śrubę.
  3. Zdejmij pokrywę bezpiecznika, przesuwając ją do góry.

Montaż osłony bezpiecznika i śruba blokująca

Postępować w następujący sposób:

  1. Prawidłowo przymocuj pokrywę bezpiecznika do skrzynki, przesuń całkowicie od góry do dołu.
  2. Całkowicie dociśnij śrubę za pomocą dołączonego specjalnego śrubokręta.
  3. Powoli przekręć śrubę zgodnie z ruchem wskazówek zegara.
  4. Odkręć śrubę.

Fiat 500X (2021) - schematy bezpieczników i przekaźników

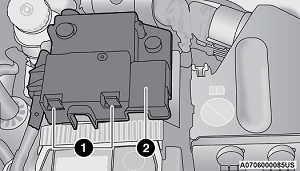

Lokalizacja pokrywy bezpiecznika baterii

1 — Zaczepy osłony bezpieczników
2 — Osłona bezpiecznika

Fiat 500X (2021) - schematy bezpieczników i przekaźników

Wgłębienie Maksymalny bezpiecznik Bezpiecznik kasetowy Mini bezpiecznik Opis
F01 70 Amp Tan – – Komputer korpusu modułu
F02 60 Amp niebieski – – komputer korpusu modułu;Tylne jednostki dystrybucyjne.
F03 – 20 A niebieski – Sterownik zasilacza Body Computer
F04 – 30 Amp Różowy – Moduł elektroniczny sterowania hamulcami
F05 70 Amp Tan – – Elektryczne wspomaganie kierownicy
F06 70 Amp Tan – – Wentylator chłodzący silnik
F08 – 30 Amp Różowy – Automatyczna skrzynia;

GSM

F09 – – 5 A Tan Silnik modułu sterującego
F10 – – 10 A czerwony klakson
F11 – – 5 A Tan Dostarcz obciążenia wtórne
F14 – – 7,5 A Brązowy Moc pompy „Po uruchomieniu” Zasilanie AGS
F15 40 A pomarańczowy – – Pompa modułu sterującego hamulcami
F 16 – – 5 A Tan Moc modułu sterującego silnika;

Automatyczna skrzynia.

F17 – – 30 A zielony Silnik modułu sterowania mocą
F18 – – 30 A zielony Moc napędu na wszystkie koła
F19 – – 7,5 A Brązowy Sprężarka klimatyzacji
F20 – – 5 A Tan Elektroniczny napęd na cztery koła
F21 – – 15 A niebieski Pompa paliwowa
F22 – – 10 A czerwony Dostarcz podstawowe obciążenia
F23 – – 20 A żółty (zainstalowany przez klienta) Gniazdo zasilania (zasilanie bateryjne)
F24 – – 15 A niebieski Automatyczna skrzynia biegów z zasilaniem jednostki elektronicznej
F30 – – 30 A zielony Podgrzewana szyba przednia — jeśli jest na wyposażeniu
F83 – 40 A zielony – Wentylator klimatyzacji
F84 – – 20 A żółty Gniazdo zasilania (zasilany zapłonem)
F87 – – 5 A Tan Automatyczna skrzynia biegów wybieraka biegów
F88 – – 7,5 A Brązowy Podgrzewane lusterka zewnętrzne
F89 – 30 Amp Różowy – Ogrzewane tylne okno
F90 – – 5 A Tan Czujnik IBS (stan naładowania akumulatora)

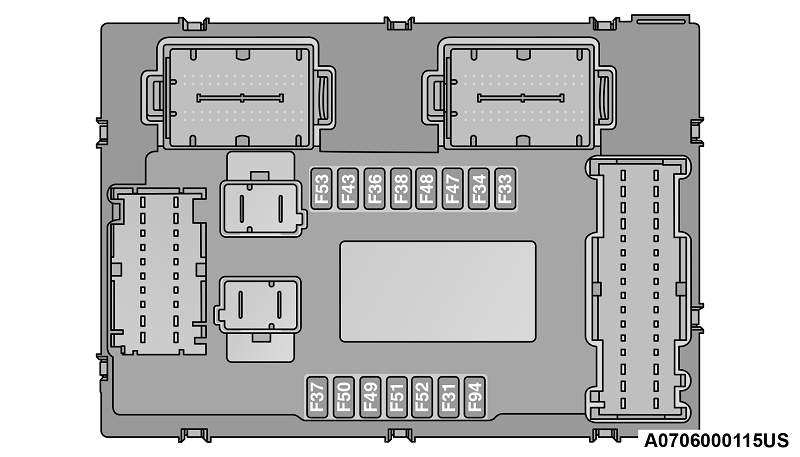

Bezpieczniki komputera pokładowego (CENTRUM BEZPIECZNIKÓW BODY COMPUTER)

Sterownik znajduje się po lewej stronie kolumny kierownicy w dolnej części tablicy rozdzielczej.

W celu wymiany bezpiecznika skontaktuj się z autoryzowanym sprzedawcą.

Fiat 500X (2021) - schematy bezpieczników i przekaźników

Wgłębienie Mini bezpiecznik Opis
F31 7,5 A Brązowy Klimatyzacja;

Gniazdo zasilania.

F33 20 A żółty Elektrycznie sterowane okno z przodu (po stronie pasażera)
F34 20 A żółty Elektryczna szyba z przodu (po stronie kierowcy)
F36 15 A niebieski Dostawa systemu Uconnect;

Klimatyzacja;

Port USB;

Tylne boczne oświetlenie sufitowe w przypadku otwartego dachu;

Port EOBD.

F37 10 A czerwony Ostrzeżenie o kolizji z przodu systemu Plus;

napęd na wszystkie koła (AWD);

IPC;

Przełączniki centralnego stosu;

Przełącznik pedału hamulca (NC).

F38 20 A żółty Centralny zamek
F42 7,5 A Brązowy BSM – Moduł sterowania hamulcami;

EPS – elektryczne wspomaganie kierownicy.

F43 20 A żółty Dwukierunkowa myjka pompy
F47 20 A żółty Elektrycznie sterowane tylne okno (po stronie kierowcy)
F48 20 A żółty Elektrycznie sterowane tylne okno (po stronie pasażera)
F49 7,5 A Brązowy Zasilanie ParkSense;

Światła punktowe przednia kopuła;

wewnętrzne lustro elektrochromatyczne;

podgrzewane przednie siedzenia;

SGW,

Silnik szyberdachu.

F50 7,5 A Brązowy Poduszka powietrzna zasilania
F51 7,5 A Brązowy sprężarka klimatyzacji;

Automatyczna skrzynia biegów tablica;

Tylna kamera;

Klimatyzacja;

LDW – ostrzeżenie o opuszczeniu pasa;

ASS – pomocniczy przełącznik stosu;

DSU – moduł wyboru napędu;

Przełącznik biegu wstecznego;

Odszranianie lusterek bocznych i tylnej szyby.

F53 7,5 A Brązowy Dostawa IPC;

Urządzenie startowe;

System Keyless Enter-N-Go;

Przełącznik pedału hamulca (NA);

EPB – elektryczny hamulec postojowy.

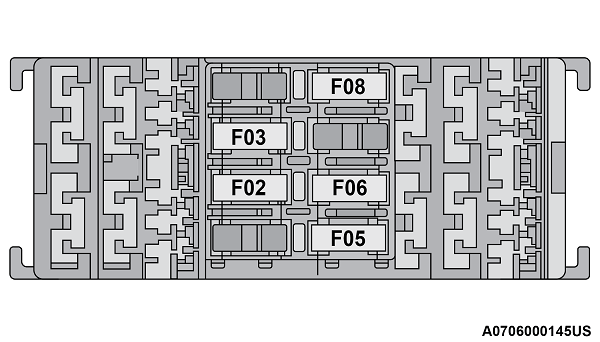

Skrzynka bezpieczników w bagażniku

Aby uzyskać dostęp do bezpieczników, zdejmij drzwiczki dostępu z lewego tylnego panelu tylnej przestrzeni ładunkowej. Naciśnij lewą stronę drzwiczek dostępu, aby zdjąć i zdjąć z zawiasów.

Fiat 500X (2021) - schematy bezpieczników i przekaźników

Wgłębienie Mini bezpiecznik Opis
F2 20 A żółty System nagłośnieniowy
F3 20 A żółty Elektryczny szyberdach
F5 30 A zielony Fotel elektryczny (po stronie kierowcy)
F6 7,5 A Brązowy Fotel elektryczny (po stronie kierowcy) Regulacja odcinka lędźwiowego
F8 20 A żółty Ogrzewanie przednich siedzeń

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
