Fiat Ducato III (2011-2014) – schematy bezpieczników i przekaźników

Rocznik 2011-2014
Zaktualizowano 15.05.2023
Fiat Ducato III (2011-2014) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Ducato III z lat: 2011, 2012, 2013, 2014.

Fiat Ducato III, produkowany w latach 2011-2014, to wszechstronny samochód dostawczy, który zdobył sobie uznanie dzięki swojej niezawodności, pojemności ładunkowej i nowoczesnym rozwiązaniom. Jest to model, który znalazł szerokie zastosowanie w różnych branżach, od logistyki po budownictwo, ze względu na swoją solidną konstrukcję i funkcjonalność.

Wygląd zewnętrzny Fiata Ducato III jest charakterystyczny dla samochodów dostawczych, ale z nowoczesnymi akcentami. Ma on solidne i praktyczne nadwozie, z dużymi drzwiami ładunkowymi ułatwiającymi załadunek i rozładunek. Linie nadwozia są płynne i aerodynamiczne, co wpływa na poprawę osiągów i ekonomii paliwa.

Wnętrze Fiata Ducato III zostało zaprojektowane z myślą o funkcjonalności i wygodzie kierowcy. Kabina jest przestronna i oferuje wygodne siedzenia oraz intuicyjnie rozmieszczone elementy sterujące. Deska rozdzielcza jest czytelna i łatwa w obsłudze, a ergonomiczne rozmieszczenie paneli i schowków ułatwia organizację miejsca pracy.

Pod względem mechanicznym, Fiat Ducato III oferuje różne jednostki napędowe, w tym zarówno silniki benzynowe, jak i wysokoprężne. Silniki te charakteryzują się niezawodnością, oszczędnością paliwa i odpowiednią mocą do efektywnego poruszania się w różnych warunkach drogowych.

Pojemność ładunkowa Fiata Ducato III jest imponująca, co czyni go doskonałym wyborem dla przedsiębiorców i firm transportowych. W zależności od wariantu nadwozia, pojazd może pomieścić dużą ilość towarów o różnych rozmiarach i kształtach. Dodatkowo, łatwa adaptacja przestrzeni ładunkowej i możliwość zamontowania dodatkowych systemów mocowania ułatwiają organizację ładunku.

W kwestii bezpieczeństwa, Fiat Ducato III został wyposażony w systemy wspomagające, takie jak ABS, ESP, system kontroli trakcji i system wspomagania ruszania pod górę. W niektórych wersjach dostępne są również systemy wspomagające podczas parkowania oraz systemy monitorowania ciśnienia w oponach.

Opinie na temat Fiata Ducato III są zazwyczaj pozytywne. Użytkownicy chwalą go za niezawodność, wszechstronność, komfort jazdy i ekonomiczne zużycie paliwa.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników na desce rozdzielczej

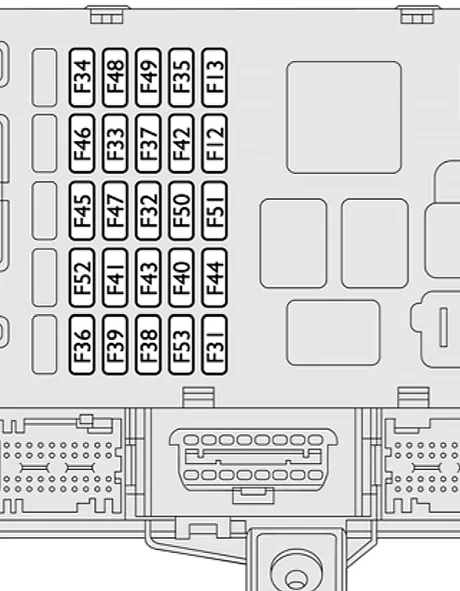

Aby uzyskać dostęp do skrzynki bezpieczników deski rozdzielczej, należy wykręcić śruby A i zdjąć obudowę.

Fiat Ducato III (2011-2014) - schematy bezpieczników i przekaźników

Fiat Ducato III (2011-2014) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
F12 Prawe światło mijania 7,5A
F13 Światło mijania lewe, korektor orientacji reflektorów 7,5A
F31 Przekaźnik jednostki sterującej silnika, przekaźnik jednostki sterującej deski rozdzielczej (+ klucz) 7,5A
F32 Oświetlenie wnętrza Minibus (awaryjne) 10 A
F33 tylne gniazdo zasilania 15A
F34 – —
F35 Światło cofania, jednostka sterująca Servotronic, czujnik wody w filtrze oleju napędowego, (+klucz) 7,5A
F36 Centralka zamka centralnego (+bateria) 15A
F37 Sterowanie światłami hamowania (główne), trzecie światło hamowania, deska rozdzielcza (+kluczyk) 7,5A
F38 Przekaźnik jednostki sterującej deski rozdzielczej (+bateria) 10 A
F39 Port EOBD, Sprzęt radiowy, Sterowanie klimatyzacją, Alarm, Tachograf, Timer Webasto (+bateria) 10 A
F40 Lewa ogrzewana tylna szyba, odszranianie lusterka bocznego kierowcy 15A
F41 Prawe ogrzewane tylne okno, odszranianie lusterka bocznego pasażera 15A
F42 ABS, ASR, ESP, sterowanie światłami hamowania (wtórne) (+ klucz) 7,5A
F43 Wycieraczki (+klucz) 30A
F44 Zapalniczka, gniazdko 20
F45 Sterowanie drzwiami kierowcy, Sterowanie drzwiami pasażera 7,5A
F46 – —
F47 Regulator szyb po stronie kierowcy 20
F48 Regulator szyby bocznej pasażera 20
F49 Wyposażenie radiowe, Regulator szyby bocznej kierowcy, Sterowanie na desce rozdzielczej, Centralka alarmowa, Czujnik deszczu (+kluczyk) 7,5A
F50 Poduszka powietrzna (+klucz) 7,5A
F51 Kontrola klimatyzacji, tempomat, tachograf (+klucz) 7,5A
F52 Opcjonalny przekaźnik jednostki sterującej 7,5A
F53 Deska rozdzielcza, tylne światło przeciwmgielne (+akumulator) 7,5A

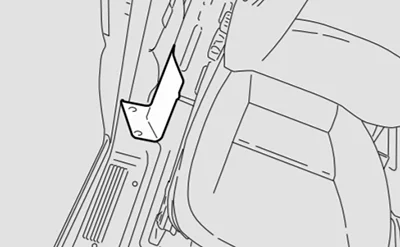

Opcjonalna jednostka sterująca na prawym środkowym słupku

Fiat Ducato III (2011-2014) - schematy bezpieczników i przekaźników

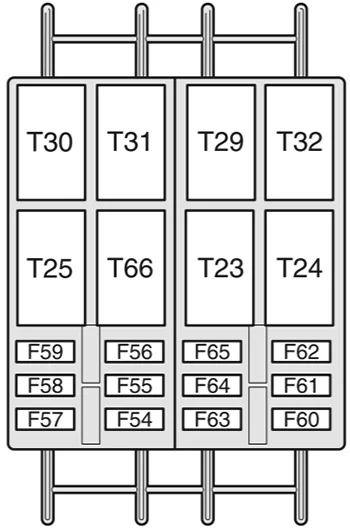

Aby uzyskać dostęp do skrzynki bezpieczników, zdejmij pokrywę ochronną.

Fiat Ducato III (2011-2014) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
F54 – —
F55 podgrzewane siedzenia 15A
F56 tylne gniazdo zasilania 15A
F57 Dodatkowa grzałka pod siedzeniem 10 A
F58 boczne światła obrysowe 10 A
F59 Zawieszenia samopoziomujące (+akumulator) 7,5A
F60 – —
F61 – —
F62 – —
F63 Sterowanie ogrzewaniem pomocniczym dla pasażerów 10 A
F64 – —
F65 Dodatkowy wentylator nagrzewnicy dla pasażerów 30A

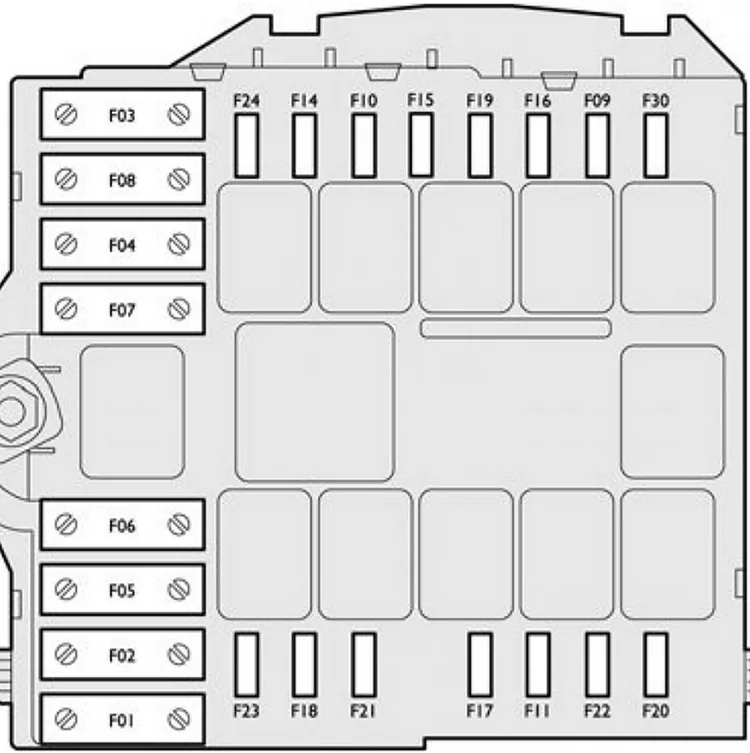

Skrzynka bezpieczników w komorze silnika

Aby uzyskać dostęp do skrzynki bezpieczników, zdejmij pokrywę ochronną.

Fiat Ducato III (2011-2014) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
F10 Pompa ABS (+akumulator) 40A
F02 Podgrzewacze (+akumulator) 50A
F03 Wyłącznik zasilania (+bateria) 30A
F04 sterownik webasto (+akumulator) 20
F05 Wentylacja kabiny z webasto (+akumulator) 20
F06 Wentylator chłodzący silnik o dużej prędkości (+akumulator) 40A/60A
F07 Wentylator chłodzący silnik o niskiej prędkości (+akumulator) 40A/50A
F08 Wentylator wewnętrzny (+klucz) 40A
F09 pompa spryskiwacza przedniej szyby 20
F10 Klakson 15A
F11 tj. system (usługi wtórne) 15A
F14 Prawe światło drogowe 7,5A
F15 Lewa wiązka główna 7,5A
F 16 tj. system (+klucz) 7,5A
F17 tj. system (usługi podstawowe) 10 A
F18 Sterownik silnika (+akumulator) 7,5A
F19 sprężarka klimatyzacji 7,5A
F20 pompa spryskiwacza reflektorów 30A
F21 pompa paliwowa 15A
F22 tj. system (usługi podstawowe) 20
F23 Elektrozawory ABS 30A
F24 Automatyczna skrzynia biegów 8 (+klucz) 15A
F30 Światła przeciwmgielne 15A

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
