Ford F-600 (2023) – schematy bezpieczników i przekaźników

Rocznik 2023

Zaktualizowano 24.06.2023

Ford F-600 (2023) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-600 z lat: 2023.

Ford F-600 to model samochodu ciężarowego wprowadzony przez firmę Ford. Oto kilka informacji na temat Forda F-600:

Wytrzymała konstrukcja: Ford F-600 został zaprojektowany jako solidny i wytrzymały samochód ciężarowy, który radzi sobie z trudnymi warunkami i zadaniami. Posiada mocną ramę i konstrukcję, która umożliwia mu obsługę dużych obciążeń i przewożenie ciężkich ładunków.
Nośność i zdolności holowania: F-600 oferuje imponującą nośność i znakomite zdolności holowania. Dzięki temu jest w stanie przewozić duże ładunki i holować przyczepy, co czyni go idealnym do zastosowań komercyjnych, takich jak dostawa towarów czy transport budowlany.
Silniki i osiągi: F-600 jest wyposażony w różne opcje silnikowe, które zapewniają imponującą moc i moment obrotowy. Dostępne są zarówno jednostki benzynowe, jak i wysokoprężne, które zapewniają odpowiednią wydajność i osiągi w zależności od potrzeb.
Komfort i technologia: Pomimo swojej charakterystyki samochodu ciężarowego, Ford F-600 oferuje również pewne elementy komfortu i zaawansowanej technologii. Wnętrze może być wyposażone w wygodne siedzenia, systemy multimedialne, klimatyzację i wiele innych udogodnień, które poprawiają komfort jazdy dla kierowcy i pasażerów.
Bezpieczeństwo: Ford F-600 jest wyposażony w różne systemy bezpieczeństwa, które chronią kierowcę i pasażerów. Mogą to być systemy kontroli stabilności, systemy hamowania awaryjnego, systemy monitorowania martwego pola i wiele innych, które zapewniają bezpieczną jazdę.

Ford F-600 jest wszechstronnym samochodem ciężarowym, który łączy wytrzymałość, nośność i wydajność z pewnymi elementami komfortu i technologii. Jest idealny dla przedsiębiorców i firm, które potrzebują niezawodnego pojazdu do przewozu ciężkich ładunków.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

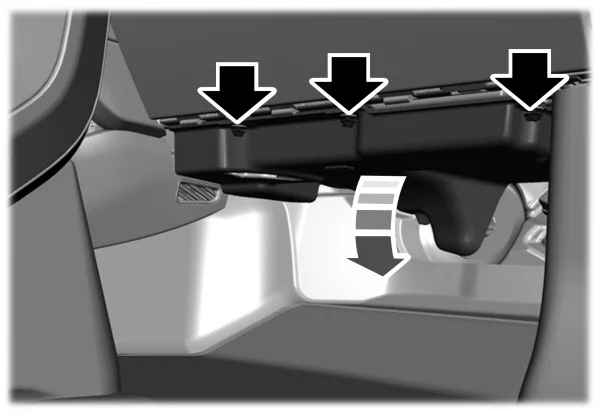

Skrzynka bezpieczników w przedziale pasażerskim

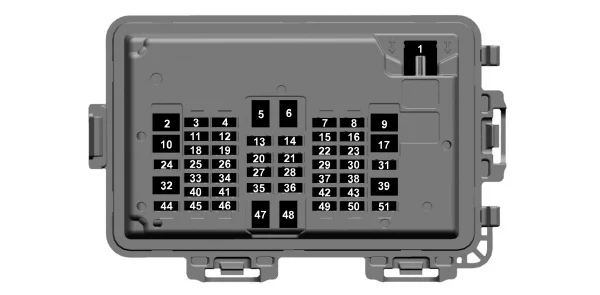

Ford F-600 (2023) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30 A	Elektryczne szyby.
2	30 A	Moduł tylnej klapy.
3	30 A	Moduł drzwi pasażera.
4	15A	Fotele wielokonturowe.
5	—	Nieużywany.
6	—	Nieużywany.
7	20 A	Zaawansowany moduł systemu wspomagania kierowcy.
8	10 A	Opóźniona logika akcesoriów.
9	—	Nieużywany.
10	—	Nieużywany.
11	5 A	Zestaw wskaźników.
12	—	Nieużywany.
13	7,5 A	Nie używany (zapas).
14	15A	SYNC
15	5 A	Centralnie zamontowana kamera światła stopu.
16	—	Nieużywany.
17	—	Nieużywany.
18	10 A	Moduł nadajnika-odbiornika radiowego. Przełącznik napędu na cztery koła. Ulepszona centralna brama.
19	—	Nieużywany.
20	5 A	falownik.
21	5 A	Przełącznik doposażający.
22	10 A	Aparat pomocniczy.
23	—	Nieużywany.
24	30 A	Szyberdach.
25	5 A	Nie używany (zapas).
26	5 A	Nie używany (zapas).
27	5 A	Przełącznik sterowania hamulcami przyczepy.
28	5 A	Lustro elektrochromatyczne.
29	5 A	Ogrzewanie, wentylacja i klimatyzacja.
30	—	Nieużywany.
31	—	Nieużywany.
32	—	Nieużywany.
33	10 A	Włącznik hamulca.
34	7,5 A	Moduł sterujący kolumny kierownicy. Klaster instrumentów.
35	5 A	Podgrzewane tylne siedzenia.
36	7,5 A	Ręczna zmiana. Wybierz przełącznik zmiany biegów.
37	5 A	Wyświetlacz przezierny (head-up).
38	7,5 A	Jednostka sterująca telematyki.
39	—	Nieużywany.
40	10 A	Przełącznik drzwi lewych. Teleskopowy włącznik lusterek zewnętrznych.
41	10 A	Regulowane pedały.
42	5 A	Centralny moduł bezpieczeństwa.
43	5 A	Reflektory. Stacyjka.
44	30 A	Moduł drzwi kierowcy.
45	7,5 A	Moduł bezprzewodowej ładowarki akcesoriów. Moduł przedniego fotela kierowcy.
46	20 A	Radio.
47	—	Nieużywany.
48	—	Nieużywany.
49	7,5 A	Ekran wyświetlacza SYNC.
50	5 A	Pomocnicze złącze inteligentnego łącza danych.
51	—	Nieużywany.

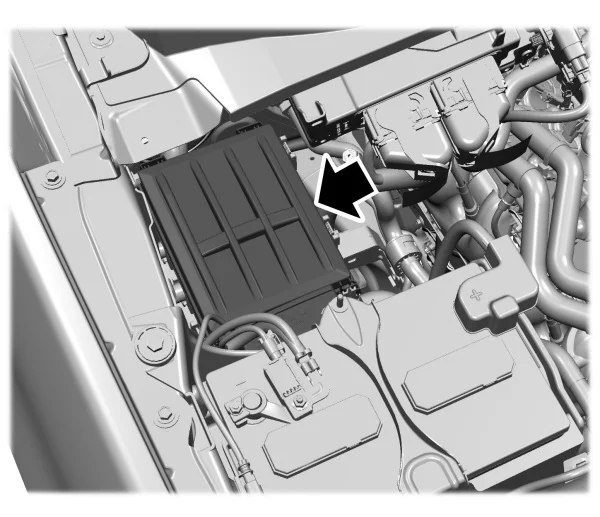

Skrzynka bezpieczników komory silnika

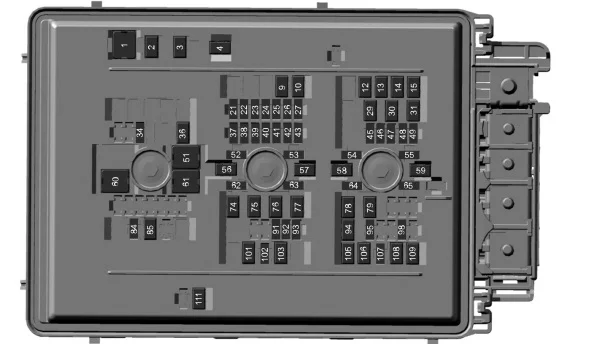

Ford F-600 (2023) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	50 A	Wentylator chłodzący 1.
2	50 A	Podgrzewacz.
3	50 A	Podgrzewacz.
4	50 A	Podgrzewacz.
9	30 A	Moduł napędu na cztery koła.
10	30 A	Przełącznik modułu sprężonego gazu ziemnego.
12	60 A	Pompa układu przeciwblokującego.
13	30 A	Elektryczny fotel pasażera.
14	40 A	Zawór układu przeciwblokującego.
15	30 A	Magistrala modułu sterującego nadwozia RP2.
21	10 A	Światła cofania przyczepy holowniczej.
22	10 A	Napęd na cztery koła.
23	20 A	Moc pojazdu 1.
24	20 A	Moc pojazdu 2 (gaz).
24	10 A	Moc pojazdu 2 (olej napędowy).
25	15A	Moc pojazdu 3 (gaz).
25	10 A	Moc pojazdu 3 (olej napędowy).
26	20 A	Moc pojazdu 4.
27	10 A	Moc pojazdu 5 (gaz).
27	20 A	Moc pojazdu 5 (olej napędowy).
29	15A	Podgrzewacz zbiornika płynu spalinowego silnika Diesla.
30	15A	Podgrzewacz przewodu płynu wydechowego silnika Diesla.
31	15A	Świeca żarowa i moduł dozujący.
34	20 A	Podgrzewane tylne siedzenia.
36	30 A	Klimatyzowany moduł siedzeń.
37	5 A	Alternator 24 V.
38	10 A	Moduł sterujący układu napędowego. Moduł sterujący skrzynią biegów.
39	10 A	System zapobiegania blokady kół.
40	10 A	Elektroniczne wspomaganie kierownicy.
41	10 A	System informacji o martwym polu. System monitorowania ciśnienia w oponach przyczepy holowniczej. Sieć obszaru sterownika tylnego modułu elektronicznego.
42	10 A	Pług śnieżny.
43	15A	Uruchom wewnętrzną skrzynkę rozdzielczą.
45	15A	Podgrzewana kierownica.
46	20 A	Nie używany (zapas).
47	5 A	Nie używany (zapas).
48	30 A	Wzmacniacz.
49	25 A	Nie używany (zapas).
51	40 A	Silnik dmuchawy.
52	—	Nieużywany.
53	10 A	Napęd na cztery koła – moduł sterujący skrzyni rozdzielczej.
54	10 A	Nie używany (zapas).
55	10 A	Nie używany (zapas).
56	40 A	Elektroniczne wspomaganie kierownicy.
57	20 A	Moduł oświetlenia holowniczego przyczepy.
58	50 A	Moduł interfejsu klienta.
59	60 A	falownik.
60	60 A	Wewnętrzna skrzynka rozdzielcza B+.
61	30 A	Akumulator pojazdu 2.
62	5 A	Inteligentny zaczep do przyczepy.
63	10 A	Inteligentne złącze łącza danych. Ulepszona centralna brama.
64	5 A	Cewka przekaźnika świecy żarowej (olej napędowy).
65	10 A	Zasilanie modułu sprężonego gazu ziemnego.
74	30 A	Sterowanie hamulcami przyczepy. Nieoryginalny dostęp do e-hamulca.
75	30 A	Cały czas zasilany sprężonym gazem ziemnym.
76	25 A	Ładowanie akumulatora modułu oświetlenia holowniczego przyczepy.
77	30 A	Akumulator pojazdu 1.
78	20 A	Punkt mocy 2.
79	20 A	Punkt mocy 1.
84	20 A	Klakson.
85	40 A	Ogrzewana tylna szyba.
91	5 A	Moduł sterujący reflektorami.
92	15A	Reflektor lewy.
93	15A	Reflektor prawy.
94	20 A	Punkt mocy 3.
95	20 A	Punkt zasilania 4. Inteligentny moduł ładowania.
98	10 A	Zwalnianie tylnej klapy.
101	50 A	Moduł interfejsu klienta.
102	5 A	Czujnik deszczu.
103	30 A	Silnik wycieraczek przednich.
105	30 A	Pompa paliwowa.
106	30 A	Magistrala modułu sterującego nadwozia RP1.
107	25 A	Światła postojowe do holowania przyczepy.
108	40 A	Elektrycznie sterowany fotel kierowcy.
109	30 A	Rozrusznik.
111	30 A	Elektrycznie przesuwane tylne okno.

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
