Honda Accord IX (2013-2015) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Accord IX z lat: 2013, 2014, 2015.

Honda Accord IX, znany również jako Honda Accord CP/CR, to model samochodu osobowego klasy średniej produkowany przez japońskiego producenta samochodów Honda w latach 2012-2017. Jest to dziewiąta generacja popularnej linii Accord, która kontynuuje długą tradycję tej marki i wprowadza nowe innowacje.

Honda Accord IX wyróżnia się nowoczesnym, aerodynamicznym designem, który podkreśla elegancję i sportowy charakter samochodu. Dostępny jest zarówno w wersji sedan, jak i coupe, dając klientom możliwość wyboru zależnie od ich preferencji stylu i funkcjonalności.

Wnętrze samochodu zostało starannie zaprojektowane, oferując wysoką jakość wykonania i komfort podróżowania. Kabina jest przestronna, zapewniając wygodne miejsce dla kierowcy i pasażerów. Honda Accord IX wyposażona jest w liczne funkcje i technologie, takie jak system multimedialny, nawigacja satelitarna, klimatyzacja, skórzana tapicerka, elektrycznie regulowane fotele i wiele innych, co zapewnia wygodę i wyższy poziom luksusu.

Pod względem napędu Honda Accord IX oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki o różnej pojemności i mocy. Silniki te zapewniają dobrą wydajność, responsywność i ekonomiczne zużycie paliwa, co jest ważne dla klientów poszukujących zarówno osiągów, jak i oszczędności.

Honda Accord IX wyposażona jest w zaawansowane systemy bezpieczeństwa, takie jak ABS (System zapobiegania blokowaniu kół), ESP (Elektroniczny program stabilizacji), system monitorowania martwego pola, system utrzymywania pasa ruchu i wiele innych. Dzięki temu samochód zapewnia wysoki poziom ochrony dla kierowcy i pasażerów.

Accord IX odznacza się również dobrze zestrojonym zawieszeniem, które zapewnia komfortową jazdę i pewne prowadzenie. Samochód ten cieszy się również uznaniem za swoją niezawodność, trwałość i niskie koszty utrzymania.

Podsumowując, Honda Accord IX to udany model, który oferuje atrakcyjny design, przestronne wnętrze, różnorodność jednostek napędowych i zaawansowane funkcje bezpieczeństwa. Jest to samochód, który spełnia oczekiwania klientów w zakresie komfortu, wydajności i niezawodności.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

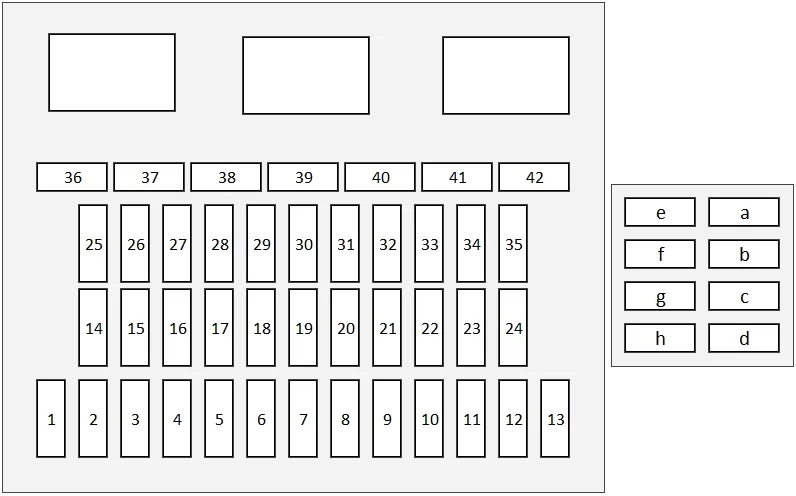

Przedział pasażerski

Znajduje się pod deską rozdzielczą.
Lokalizacje bezpieczników są pokazane na etykiecie na panelu bocznym.

Honda Accord IX (2013-2015) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Klimatyzacja 7,5 A
2 DRL – światła do jazdy dziennej 7,5 A
3 — —
4 – –
5 Licznik 7,5 A
6 SRS 7,5 A
7 Opcja (7,5 A)
8 PANNA SOL 10 A
9 Pompa paliwowa 20 A
10 ABS/VSA 7,5 A
11 — —
12 Przednia wycieraczka 7,5 A
13 ACG 15 A
14 Gniazdo zasilania tylnych akcesoriów (przedział konsoli) (20A)
15 Elektrycznie pochylany fotel kierowcy (opcja) (20A)
16 Szyberdach (opcja) (20A)
17 Podgrzewacze siedzeń przednich (opcja) (20A)
18 – –
19 Odblokowanie drzwi bocznych pasażera 10 A
20 Odblokowanie tylnych drzwi po stronie kierowcy 10 A
21 Zamek drzwi kierowcy 10 A
22 Zamek drzwi bocznych pasażera 10 A
23 Odblokowanie drzwi kierowcy 10 A
24 SRS 10 A
25 Oświetlenie 10 A
26 Blokada klawiszy 7,5 A
27 Światła postojowe 10 A
28 Podparcie lędźwiowe (opcja) (10 A)
29 Prawe światło drogowe 10 A
30 Spryskiwacz 15 A
31 SMART (opcja) (10 A)
32 Zasilania okna kierowcy 20 A
33 Elektryczna szyba pasażera z przodu 20 A
34 Tylne okno po stronie kierowcy 20 A
35 Tylne okno elektryczne po stronie pasażera 20 A
36 Elektrycznie przesuwany fotel kierowcy (opcja) (20A)
37 AKCESORIUM 7,5 A
38 — —
39 Światło drogowe lewego reflektora 10 A
40 Gniazdo zasilania akcesoriów (panel konsoli) 20 A
41 Zamek tylnych drzwi po stronie kierowcy 10 A
42 Zamek od drzwi 20 A
a Dźwięk (opcja) (7,5 A)
b ACM (opcja) (20A)
c Podgrzewacze tylnych siedzeń (opcja) (15A)
d Wzmacniacz premium (opcja) (20A)
e — —
f — —
g Elektrycznie pochylany fotel pasażera (opcja) (20A)
h Elektrycznie przesuwany fotel pasażera (opcja) (20A)

Komora silnika

Znajduje się w pobliżu zbiornika płynu hamulcowego.
Lokalizacje bezpieczników są pokazane na pokrywie skrzynki bezpieczników.

Honda Accord IX (2013-2015) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Akumulator 125 A
2 EPS 70 A
2 Główna skrzynka bezpieczników 1 (60A)
2 Skrzynka bezpieczników opcja 1 (40A)
2 – –
2 – –
2 ABS/VSA FSR 40 A
2 Silnik ABS/VSA 30 A
3 – –
3 – –
3 – –
3 – –
4 Przednie światło przeciwmgielne (modele z systemem SMART Entry mają przycisk ENGINE START/STOP zamiast wyłącznika zapłonu) (15A)
5 Klakson 10 A
6 Światło stop 10 A
7 FI Sub 15 A
8 DRL – świata do jazdy dziennej (7,5 A)
9 Cewka IG 15 A
10 Wtryskiwacz (4-cyl.) 20 A
11 Światła awaryjne 15 A
12 Główna skrzynka bezpieczników 2 60 A
12 Skrzynka bezpieczników Opcja 2 (40A)
12 IG Główny 1 50 A / 30 A (modele z systemem wejściowym SMART)
12 IG Główny 2 (modele z systemem wejściowym SMART) 30 A
12 Silnik wentylatora pomocniczego 20 A (4-cyl) / 30 A (6-cyl)
12 Główne światła mijania 30 A
12 Skrzynka bezpiecznikowa 30 A
12 Silnik wycieraczek 30 A
12 Główny silnik wentylatora 30 A
12 Rozrusznik (modele z systemem SMART entry) 30 A
13 Tylny odmgławiacz 40 A
14 Silnik nagrzewnicy 40 A
15 FI Główny 15 A
16 Podgrzewane lusterko zewnętrzne (modele z systemem wejścia SMART mają przycisk ENGINE START/STOP zamiast wyłącznika zapłonu) (10 A)
17 Sprzęgło MG 7,5 A
18 DBW 15 A
19 Małe światło 20 A
20 Wewnętrzne światło 7,5 A
21 Zapasowy 10 A
22 Audio 10 A
23 Zegar wentylatora 7,5 A
24 Prawy reflektor mijania 10 A
25 Światła mijania lewego reflektora 10 A
26 – –

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
