Honda Accord IX (2016-2017) – schematy bezpieczników i przekaźników

Rocznik 2016-2017
Zaktualizowano 22.05.2023
Honda Accord IX (2016-2017) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Accord IX z lat: 2016, 2017.

Honda Accord IX, znany również jako Honda Accord CR/CP, był produkowanym w latach 2012-2017 modelem samochodu osobowego klasy średniej przez japońskiego producenta samochodów Honda. Jest to kolejna generacja popularnej linii Accord, która kontynuowała sukces swoich poprzedników.

Honda Accord IX charakteryzował się nowoczesnym i dynamicznym wyglądem, który łączył elegancję z sportowym akcentem. Samochód był dostępny zarówno jako sedan, jak i coupe, zapewniając klientom różnorodność wyboru w zależności od ich preferencji stylu i funkcjonalności.

Wnętrze Honda Accord IX oferowało wysoką jakość wykonania i dbałość o szczegóły. Kabina była przestronna i komfortowa, zapewniając wygodne miejsce dla kierowcy i pasażerów. Materiały użyte we wnętrzu były solidne i trwałe, a ergonomiczne rozmieszczenie elementów umożliwiało łatwe i intuicyjne obsługiwanie różnych funkcji samochodu.

Honda Accord IX wyposażona była w zaawansowane technologie i udogodnienia, takie jak system multimedialny z dotykowym ekranem, nawigację satelitarną, system audio wysokiej jakości, klimatyzację dwustrefową, podgrzewane fotele, elektryczne sterowanie fotela kierowcy i wiele innych. Dodatkowo, samochód oferował wiele systemów bezpieczeństwa, takich jak system monitorowania martwego pola, adaptacyjny tempomat, system automatycznego hamowania i wiele innych.

Pod względem napędu Honda Accord IX oferował różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki o różnej pojemności i mocy. Silniki te zapewniały osiągi, efektywność paliwową i dynamikę jazdy, dostosowując się do potrzeb różnych klientów.

Honda Accord IX cieszył się reputacją niezawodności i solidności. Samochód ten oferował również przyjemną jazdę dzięki dobrze zestrojonej zawieszeniu, które zapewniało pewne prowadzenie i komfort na różnych nawierzchniach drogowych.

Podsumowując, Honda Accord IX był udanym modelem, który kontynuował tradycję jakości, komfortu i niezawodności związanych z linią Accord. Oferował nowoczesny design, przestronne wnętrze, zaawansowane technologie i wysoki poziom bezpieczeństwa. Był to samochód, który spełniał oczekiwania klientów poszukujących nie tylko praktyczności i wydajności, ale również stylu i komfortu jazdy.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

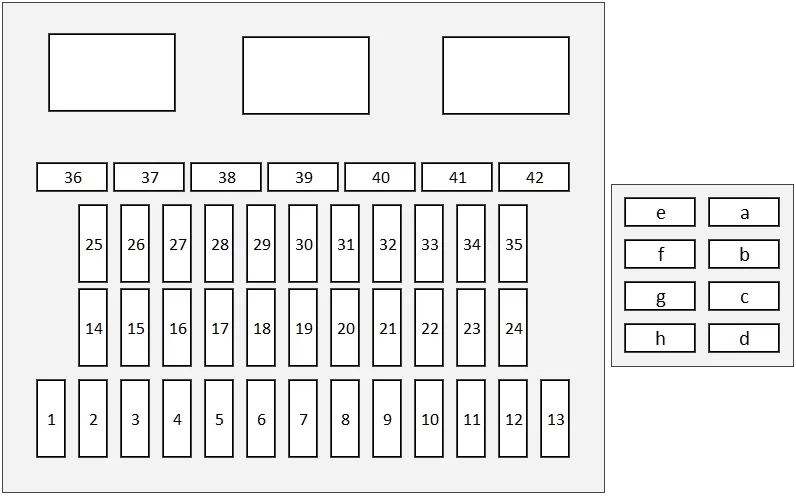

Przedział pasażerski

Znajduje się pod deską rozdzielczą.
Lokalizacje bezpieczników są pokazane na etykiecie na panelu bocznym.

Honda Accord IX (2016-2017) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Klimatyzacja 7,5 A
2 DRL – światła do jazdy dziennej 7,5 A
3 – —
4 – —
5 Licznik 7,5 A
6 SRS 7,5 A
7 Opcja (7,5 A)
8 PANNA SOL 10 A
9 Pompa paliwowa 20 A
10 ABS/VSA 7,5 A
11 – –
12 Przednia wycieraczka 7,5 A
13 ACG 15 A
14 Gniazdo zasilania tylnych akcesoriów (przedział konsoli) (20A)
15 Elektrycznie pochylany fotel kierowcy (opcja) (20A)
16 Szyberdach (opcja) (20A)
17 Podgrzewacze siedzeń przednich (opcja) (20A)
18 – –
19 Odblokowanie drzwi bocznych pasażera 10 A
20 Odblokowanie tylnych drzwi po stronie kierowcy 10 A
21 Zamek drzwi kierowcy 10 A
22 Zamek drzwi bocznych pasażera 10 A
23 Odblokowanie drzwi kierowcy 10 A
24 SRS 10 A
25 Oświetlenie 10 A
26 Blokada klawiszy 7,5 A
27 Światła postojowe 10 A
28 Podparcie lędźwiowe (opcja) (10 A)
29 Prawe światło drogowe 10 A
30 Spryskiwacze 15 A
31 SMART (opcja) (10 A)
32 Okno zasilania kierowcy 20 A
33 Elektryczna szyba pasażera z przodu 20 A
34 Tylne okno zasilania po stronie kierowcy 20 A
35 Tylne okno elektryczne po stronie pasażera 20 A
36 Elektrycznie przesuwany fotel kierowcy (opcja) (20A)
37 AKCESORIUM 7,5 A
38 – –
39 Światło drogowe lewego reflektora 10 A
40 Gniazdo zasilania akcesoriów przednich (panel konsoli) 20 A
41 Zamek tylnych drzwi po stronie kierowcy 10 A
42 Zamek od drzwi 20 A
a Dźwięk (opcja) (7,5 A)
b ACM (opcja) (20A)
c Podgrzewacze tylnych siedzeń (opcja) (15A)
d Wzmacniacz premium (opcja) (20A)
e — –
f –
g Elektrycznie pochylany fotel pasażera (opcja) (20A)
h Elektrycznie przesuwany fotel pasażera (opcja) (20A)

Komora silnika

Znajduje się w pobliżu zbiornika płynu hamulcowego.
Lokalizacje bezpieczników są pokazane na pokrywie skrzynki bezpieczników.

Honda Accord IX (2016-2017) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Akumulator 125 A
2 EPS 70 A
2 Główna skrzynka bezpieczników 1 (60A)
2 Skrzynka bezpieczników opcja 1 (40A)
2 – –
2 – –
2 ABS/VSA FSR 20 A (z LKAS) / 40 A (bez LKAS)
2 Silnik ABSA/SA 40 A (z LKAS) / 30 A (bez LKAS)
3 – –
3 – –
3 – –
3 – –
4 Przednie światło przeciwmgielne (modele z systemem SMART Entry mają przycisk ENGINE START/STOP zamiast wyłącznika zapłonu) (10 A)
5 Klakson 10 A
6 Światła stop 10 A
7 FI Sub 15 lat
8 DRL – światła do jazdy dzinnej (7,5 A)
9 Cewka IG 15 A
10 Wtryskiwacz (4-cyl) / – (6-cyl) (20 A) (4-cyl) / – (6-cyl)
11 Światła awaryjne 15 A
12 Główna skrzynka bezpieczników 2 60 A
12 Skrzynka bezpieczników Opcja 2 (40A)
12 IG Główny 1 30 A (z systemem wejściowym SMART) / 50 A (bez systemu wejściowego SMART)
12 IG Main 2 (modele z systemem wejściowym SMART) 30 A
12 – (Modele bez systemu wejściowego SMART) –
12 Silnik wentylatora pomocniczego 20 A (4-cyl) / 30 A (6-cyl)
12 Główne światła mijania 30 A
12 Skrzynka bezpiecznikowa 30 A
12 Silnik wycieraczek 30 A
12 Główny silnik wentylatora 30 A
12 Rozrusznik (modele z systemem SMART entry) 30 A
12 – (Modele bez systemu wejściowego SMART) –
13 Tylny odmgławiacz 40 A
14 Silnik nagrzewnicy 40 A
15 FI Główny 15 A
16 Podgrzewane lusterko zewnętrzne (4-cyl) / – (6-cyl) (10 A) (4-cyl) / – (6-cyl)
17 Sprzęgło MG 7,5 A
18 DBW 15 A
19 Małe światło 20 A
20 Wewnętrzne światło 7,5 A
21 Zapasowy 10 A
22 Audio 10 A
23 Timer wentylatora 7,5 A
24 Prawy reflektor mijania 10 A
25 Światła mijania lewego reflektora 10 A
26 ABS/VSA ECU (z LKAS) / – (bez LKAS) 7,5 A (z LKAS) / – (bez LKAS)

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
