Honda Accord X (2018-2019) – schematy bezpieczników i przekaźników

Rocznik 2018-2019
Zaktualizowano 22.05.2023
Honda Accord X (2018-2019) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Accord X z lat: 2018, 2019.

Honda Accord X, znany również jako Honda Accord 10th Generation, jest obecną generacją samochodu Honda Accord. Model ten został wprowadzony na rynek w 2017 roku i kontynuuje tradycję jako luksusowy samochód klasy średniej oferujący wysoką jakość wykonania, zaawansowane technologie i komfort jazdy.

Honda Accord X wyróżnia się nowoczesnym i aerodynamicznym designem, który łączy elegancję z dynamicznymi liniami. Samochód jest dostępny w wersji sedan i oferuje przestronne wnętrze z wysoką jakością materiałów i wykończenia. Kabina została zaprojektowana z myślą o ergonomicznym układzie elementów i intuicyjnym obsługiwanie różnych funkcji samochodu.

Wnętrze Honda Accord X jest luksusowe i komfortowe, oferując wiele udogodnień dla kierowcy i pasażerów. Wyposażone jest w zaawansowane systemy multimedialne, w tym dotykowy ekran infotainment, nawigację satelitarną, system audio wysokiej jakości i wiele innych funkcji dostępnych w ramach pakietów wyposażenia.

Pod względem napędu Honda Accord X oferuje różne opcje silnikowe, w tym benzynowe i hybrydowe jednostki napędowe. Silniki te zapewniają osiągi, efektywność paliwową i elastyczną moc, dostosowując się do preferencji i potrzeb różnych klientów.

Honda Accord X jest również wyposażona w wiele zaawansowanych systemów bezpieczeństwa, takich jak systemy wspomagające jazdę, asystent pasa ruchu, adaptacyjny tempomat, system monitorowania martwego pola i wiele innych. Dzięki temu samochód zapewnia wysoki poziom bezpieczeństwa dla kierowcy i pasażerów.

Jako samochód klasy średniej, Honda Accord X oferuje wygodną jazdę i dobrą stabilność na drodze. Zawieszenie jest dobrze zestrojone, zapewniając pewne prowadzenie i komfort na różnych nawierzchniach.

Podsumowując, Honda Accord X to luksusowy samochód klasy średniej, który oferuje doskonałą jakość wykonania, zaawansowane technologie, komfortowe wnętrze i zaawansowane systemy bezpieczeństwa. Jest to samochód dedykowany klientom poszukującym nie tylko praktyczności i wydajności, ale również stylu, luksusu i komfortu jazdy.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

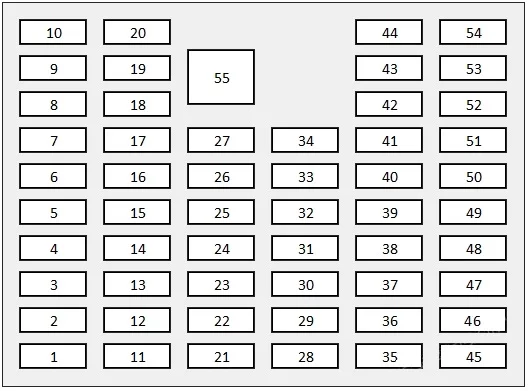

Przedział pasażerski

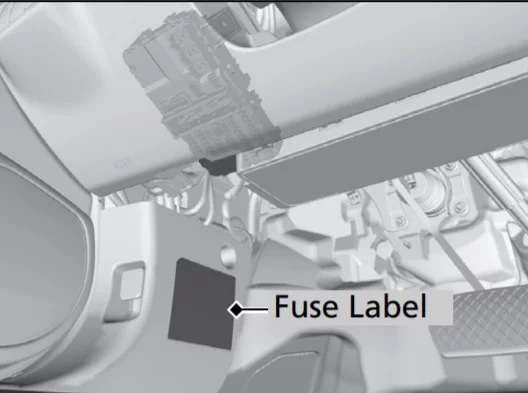

Znajduje się pod deską rozdzielczą.

Lokalizacje bezpieczników są pokazane na etykiecie na panelu bocznym.Honda Accord X (2018-2019) - schematy bezpieczników i przekaźników

Honda Accord X (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 – –
2 L SIDE DOOR UNLOCK – Odblokowanie lewych drzwi 10 A
3 R SIDE DOOR UNLOCK – Odblokowanie prawych drzwi 10 A
4 ACC 10 A
5 ACC KEY LOCK – Blokada kluczy ACC 7,5 A
6 SRS 10 A
7 – –
8 IG HOLD2 (opcja) (10 A)
9 SMART 10 A
10 – –
11 L SIDE DOOR LOCK – Blokada lewych drzwi 10 A
12 DR DOOR LOCK (10 A)
13 R SIDE DOOR LOCK – Blokada prawych drzwi. 10 A
14 OPTION 10 A
15 DRL 10 A
16 CTR ACC SOCKET (20 A)
17 MOON ROOF (opcja) – Szyberdach (20 A)
18 – –
19 – –
20 SBW ECU (opcja) (10 A)
21 DR DOOR UNLOCK (10 A)
22 – –
23 – –
24 PREMIUM AMP (opcja) (20 A)
25 – –
26 – –
27 – –
28 – –
29 – –
30 – –
31 – –
32 IG HOLD3 (opcja) (15 A)
33 DR P / SEAT SLI (opcja) (20 A)
34 AS P / SEAT SLI (opcja) (20 A)
35 OPTION 2 10 A
36 METER – Licznik 10 A
37 OPTION 1 10 A
38 DR P / SEAT REC (opcja) (20 A)
39 AS P / SEAT REC (opcja) (20 A)
40 DR P / LUMBAR (opcja) (10 A)
41 – –
42 AVS (opcja) (20 A)
43 OPTION 10 A
44 ADS (opcja) (20 A)
45 – –
46 SRS 10 A
47 – –
48 HUD (opcja) (10 A)
49 DOOR LOCK 20 A
50 FR ACC SOCKET 20 A
51 RR RP / W 20 A
52 RR LP / W 20 A
53 AS P / W 20 A
54 DR P / W 20 A
55 – –

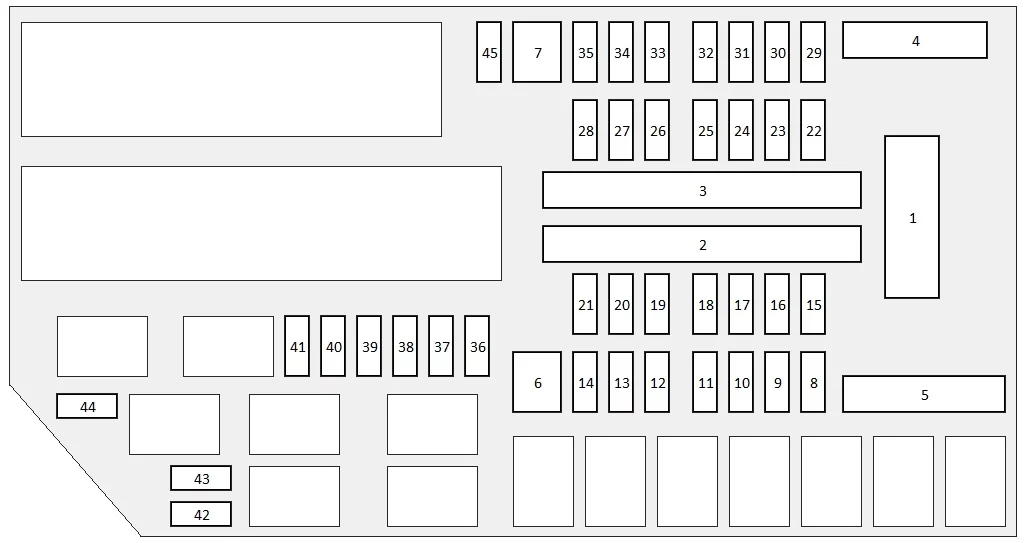

Komora silnika

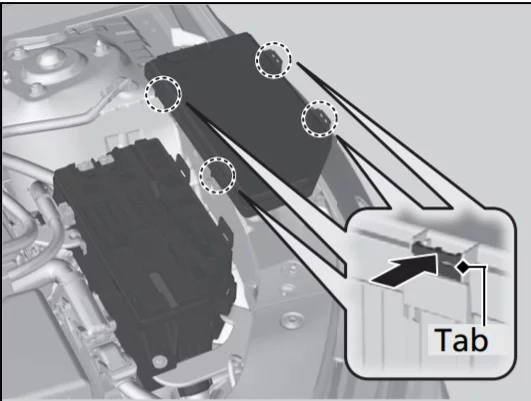

Znajduje się w pobliżu akumulatora.

Lokalizacje bezpieczników pokazano na pokrywie skrzynki bezpieczników.Honda Accord X (2018-2019) - schematy bezpieczników i przekaźników

Honda Accord X (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 BATTERY – Akumulator 125 A
2 – (70 A)
2 EPS 70 A
2 – (30 A)
2 FUSE BOX MAIN 2 – Skrzynka bezpieczników główna 2 60 A
2 – 40 A
2 ABS/VSA FSR 40 A
2 – (30 A)
2 IG MAIN1 30 A
3 REAR DEFROSTER – Odmrażanie tylnej szyby 40 A
3 FUSE BOX MAIN 1 – Skrzynka bezpieczników główna 1 60 A
3 – (30 A)
3 HEATER MOTOR – Silnik nagrzewnicy 40 A
3 – (40 A)
3 ST MG 30 A
3 SUB FAN MOTOR – Silnik podwentylatora 30 A
3 – (30 A)
4 – (30 A)
4 FUSE BOX OP 2 – Skrzynka bezpieczników opcjonalna 2 (70 A)
4 – (40 A)
4 FUSE BOX OP 1 – Skrzynka bezpieczników opcjonalna 1 60 A
5 – (40 A)
5 MAIN FAN MOTOR – Główny silnik wentylatora 30 A
5 SPM2 30 A
5 Silnik ABS/VSA 40 A
5 IG MAIN2 30 A
5 WIPER MOTOR – Silnik wycieraczki 30 A
6 SRM1 30 A
7 – –
8 – –
9 STOP LIGHT Światło stop 10 A
10 TCU (opcja) (15 A)
11 INJ – Wtryskiwacze 20 A
12 TCU2 (opcja) (10 A)
13 IGP 15 A
14 TCU3 (opcja) (10 A)
15 FI ECU 10 A
16 BATT SNSR – Sensor akumulatora 7,5 A
17 DBW 15 A
18 IG COIL – Cewka wtryskiwaczy 15 A
19 HAZARD 0 Światła awaryjne 15 A
20 – –
21 – –
22 H/STRG (opcja) (10 A)
23 – –
24 AUDIO 15 A
25 TYLNE H / FOTEL (opcja) (20 A)
26 WYCIERACZKA FR (opcja) (15 A)
27 BACKUP – Zapasowy 10 A
28 HORN – Klakson 10 A
29 Światło przeciwmgielne (opcja) (10 A)
30 SHUTTER GRILLE (opcja) – kratka grilla (7,5 A)
31 MG CLUTCH – Sprzęgło MG 10 A
32 WASHER MOTOR – Silnik spryskiwaczy 15 A
33 – –
34 – (10 A)
35 SUB AUDIO (opcja) (7,5 A)
36 IGPS 7,5 A
37 IGPS (LAF) 7,5 A
38 VB ACT 7,5 A
39 IG1 TCU (opcja) (10 A)
40 IG1 FUEL PUMP – Pompa paliwa 20 A
41 IG1 ABS / VSA 7,5 A
42 IG1 ACG 10 A
43 IG1 ST MOTOR 10 A
44 IG1 MONITOR 7,5 A
45 – –

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
