Honda Civic IX (2012-2013) – schematy bezpieczników i przekaźników

Rocznik 2012-2013
Zaktualizowano 23.05.2023
Honda Civic IX (2012-2013) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Civic IX z lat: 2012, 2013.

Honda Civic IX, znany również jako Honda Civic Ninth Generation, był produkowany w latach 2011-2015. Ten model kontynuował tradycję Hondy Civic jako samochodu kompaktowego o nowoczesnym designie, wydajności i innowacyjnych rozwiązaniach.

Pod względem wyglądu zewnętrznego, Honda Civic IX charakteryzowała się dynamicznymi liniami, smukłym profilem i agresywnie stylizowanymi reflektorami. Samochód był zgrabny, aerodynamiczny i zapewniał sportowy wygląd, który przyciągał uwagę na drodze.

Wnętrze Honda Civic IX było nowoczesne, ergonomiczne i funkcjonalne. Zastosowano wysokiej jakości materiały wykończeniowe, a układ deski rozdzielczej został zaprojektowany w sposób intuicyjny i łatwy w obsłudze. Ofertę wyposażenia uzupełniały funkcje takie jak klimatyzacja, system audio, system nawigacji, elektryczne sterowanie szyb i lusterkami, a także zaawansowane systemy bezpieczeństwa.

Honda Civic IX oferowała różne wersje nadwozia, w tym sedan, coupe i hatchback, co pozwalało kierowcom wybrać odpowiednią konfigurację zgodnie z ich preferencjami. Każdy wariant nadwozia oferował unikalny charakter i styl, przy zachowaniu sportowego ducha Hondy Civic.

W zakresie napędu Honda Civic IX oferowała różne jednostki silnikowe, zarówno benzynowe, jak i wysokoprężne, o różnej mocy. Silniki te zapewniały dobrą dynamikę jazdy i oszczędność paliwa, co przekładało się na ekonomiczną eksploatację samochodu.

Wprowadzono również zaawansowane technologie, takie jak systemy wspomagające jazdę, w tym system kontroli stabilności pojazdu (VSA), system monitorowania martwego pola (BSM), system ostrzegania o kolizji (FCW) i wiele innych, które podnosiły poziom bezpieczeństwa i komfortu jazdy.

Honda Civic IX cieszyła się popularnością ze względu na swoje osiągi, niezawodność, nowoczesny design i innowacyjne rozwiązania. Był to samochód, który oferował zarówno dynamiczną jazdę, jak i komfort podróżowania, spełniając oczekiwania szerokiego spektrum kierowców.

Podsumowując, Honda Civic IX to dziewiąta generacja popularnego samochodu kompaktowego Honda Civic, który wyróżniał się nowoczesnym designem, przestronnym wnętrzem, różnymi wariantami nadwozia i zaawansowanymi technologiami.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

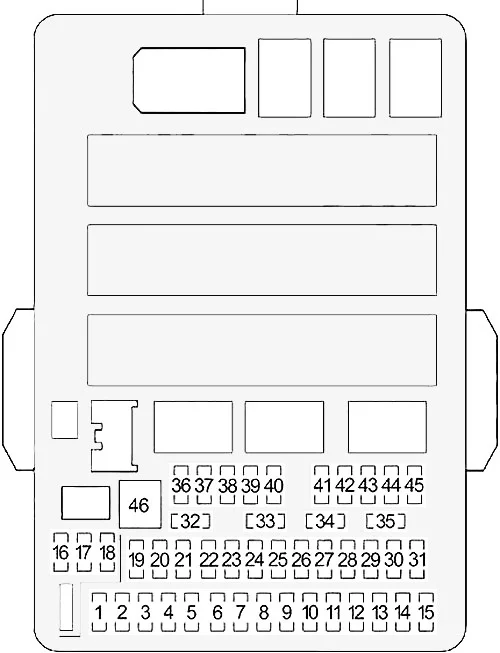

Przedział pasażerski

Znajduje się pod deską rozdzielczą.
Lokalizacje bezpieczników są pokazane na etykiecie na panelu bocznym.

Honda Civic IX (2012-2013) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 — —
2 ACG 15 A
3 SRS 10 A
4 Pompa paliwowa 15 A
5 Licznik 7,5 A
6 Zasilanie okna 7,5 A
7 VB SOL (opcja) (15A)
8 Silnik zamka drzwi 2 (odblokowanie) 15 A
9 Silnik 1 zamka drzwi (odblokowanie) 15 A
10 — —
11 Szyberdach (20A)
12 Gniazdo zasilania akcesoriów (konsola środkowa) (opcja) (15A)
13 — —
14 Podgrzewacze siedzeń (opcja) (15A)
15 Silnik zamka drzwi kierowcy (odblokowanie) (opcja) (10 A)
16 — —
17 — —
18 — —
19 ACC 7,5 A
20 Blokada klawiszy ACC 7,5 A
21 Światła dzienne 7,5 A
22 HAC 7,5 A
23 — —
24 ABS/VSA 7,5 A
25 — —
26 — —
27 Gniazdo zasilania akcesoriów (przód) 15 A
28 Spryskiwacze 15 A
29 SZWO 7,5 A
30 Silnik zamka drzwi kierowcy (zamek) (opcja) (10 A)
31 — —
32 Silnik zamka drzwi 2 (zamek) 15 A
33 Silnik 1 zamka drzwi (zamek) 15 A
34 Małe światła 7,5 A
35 Oświetlenie 7,5 A
36 — —
37 — —
38 Światło drogowe lewego reflektora 10 A
39 Prawe światło drogowe 10 A
40 TPMS (opcja) (7,5 A)
41 Zamek od drzwi 20 A
42 Zasilania okna kierowcy 20 A
43 Tylne okno elektryczne po stronie pasażera (20A)
44 Okno po stronie pasażera z przodu 20 A
45 Tylne okno zasilania po stronie kierowcy (20A)
46 Wycieraczka 30 A

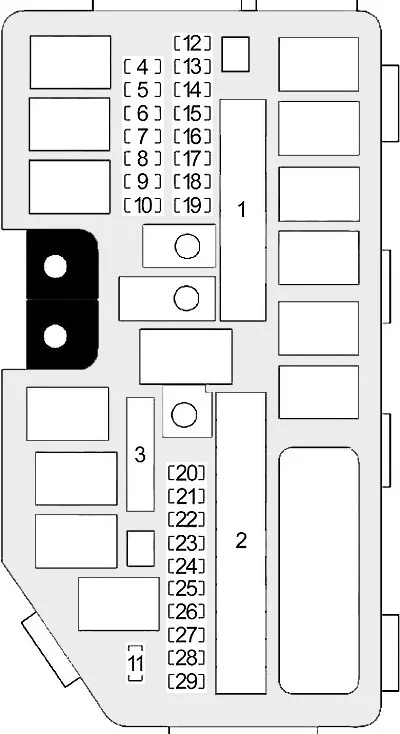

Komora silnika

Znajduje się w pobliżu zbiornika płynu hamulcowego.
Lokalizacje bezpieczników są pokazane na pokrywie skrzynki bezpieczników.

Honda Civic IX (2012-2013) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 EPS 70 A
1 – –
1 Silnik ABS/VSA 30 A
1 ABS/VSA FSR 30 A
1 – –
1 Główny bezpiecznik 100 A
2 Główny IG 50 A
2 Główna skrzynka bezpieczników 60 A
2 Główna skrzynka bezpieczników 2 60 A
2 Reflektor główny 30 A
2 – –
2 Tylny odmgławiacz 30 A
2 – –
2 Dmuchacz 40 A
2 – –
2 Silnik wentylatora pomocniczego 20 A
2 Główny silnik wentylatora 20 A
3 — —
4 Światła mijania lewego reflektora 10 A
5 Rozrusznik DIAG, ST MG 7,5 A
6 Prawy reflektor mijania 10 A
7 — —
8 — —
9 — —
10 — —
11 Poziom oleju 7,5 A
12 Światła przeciwmgielne (opcja) (20A)
13 Elektrycznie przesuwany fotel kierowcy (opcja) (20A)
14 Światła awaryjne 10 A
15 FI Sub 15 A
16 Cewka IG 15 A
17 Światła stop 15 A
18 Klakson 10 A
19 Wzmacniacz premium (opcja) (20A)
20 INJ (15A)
21 IGP 15 A
22 DBW 15 A
23 H/L LO 20 A
24 Elektrycznie pochylany fotel kierowcy (opcja) (20A)
25 Sprzęgło MG 7,5 A
26 — —
27 „SMAL” 20 A
28 Światła wewnętrzne 7,5 A
29 Zapasowy 10 A

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
