Honda Civic IX (2014-2015) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Civic IX z lat: 2014, 2015.

Honda Civic IX, znany również jako Honda Civic Ninth Generation, był produkowany w latach 2011-2015. Ten model kontynuował tradycję Hondy Civic, oferując atrakcyjny wygląd, wydajność i innowacyjne funkcje.

Pod względem stylistyki zewnętrznej, Honda Civic IX cechowała się dynamicznym designem z agresywnie stylizowanymi reflektorami i kaskadowym grillem. Linie karoserii były smukłe i aerodynamiczne, nadając samochodowi sportowy wygląd.

Wnętrze Honda Civic IX było przestronne, dobrze zaprojektowane i wyposażone w nowoczesne funkcje. Materiały użyte do wykończenia były wysokiej jakości, a układ deski rozdzielczej był ergonomiczny i intuicyjny w obsłudze. Samochód oferował również wiele opcji wyposażenia, takich jak system multimedialny, nawigacja, klimatyzacja, system audio i wiele innych.

Honda Civic IX była dostępna w różnych wersjach nadwozia, takich jak sedan, coupe i kombi, co pozwalało kierowcom wybrać model odpowiedni do ich preferencji. Wersje silnikowe obejmowały jednostki benzynowe oraz wysokoprężne, zapewniające odpowiednie osiągi i ekonomiczne zużycie paliwa.

Pod względem technologii i bezpieczeństwa, Honda Civic IX była zaawansowana. Wprowadzono systemy wspomagające jazdę, takie jak system kontroli trakcji, system kontroli stabilności pojazdu, system monitorowania martwego pola, system rozpoznawania znaków drogowych i wiele innych. Dodatkowo, samochód był wyposażony w zaawansowane systemy bezpieczeństwa, takie jak system zapobiegania kolizjom i asystent pasa ruchu.

Honda Civic IX była doceniana za swoją niezawodność, komfort jazdy i dynamiczne osiągi. Model ten oferował również dobrą jakość wykonania, nowoczesne funkcje i przestronne wnętrze, co przyciągało szerokie grono klientów.

Podsumowując, Honda Civic IX był dziewiątą generacją popularnego samochodu kompaktowego Honda Civic. Oferował on atrakcyjny design, dobrze wyposażone wnętrze, różne wersje nadwozia i zaawansowane funkcje technologiczne. Honda Civic IX była ceniona za swoją niezawodność, komfort jazdy i sportowe osiągi.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

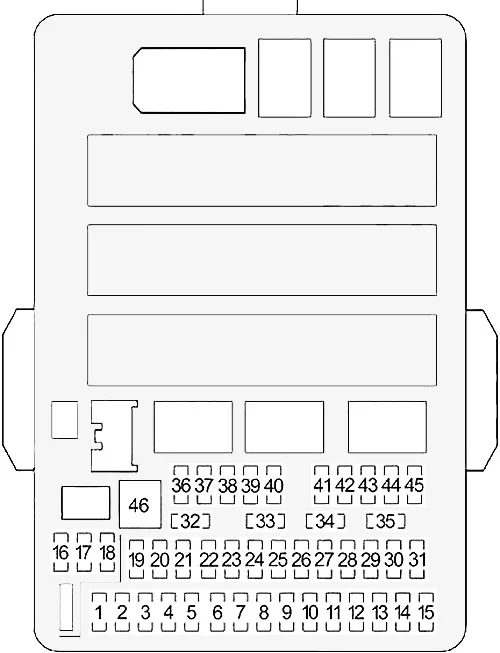

Przedział pasażerski

Znajduje się pod deską rozdzielczą.
Lokalizacje bezpieczników są pokazane na etykiecie na panelu bocznym.

Honda Civic IX (2014-2015) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Opcja HAC (opcja) (20A)
2 ACG 10 A
3 SRS 10 A
4 Pompa paliwowa 15 A
5 Licznik 7,5 A
6 Zasilanie okna 7,5 A
7 VB SOL (opcja) (15A)
8 Silnik zamka drzwi 2 (odblokowanie) 15 A
9 Silnik 1 zamka drzwi (odblokowanie) 15 A
10 — –
11 Szyberdach (opcja) (20A)
12 Gniazdo zasilania akcesoriów (konsola środkowa) (opcja) (20A)
13 — —
14 Podgrzewacze siedzeń (opcja) (15A)
15 Silnik zamka drzwi kierowcy (odblokowanie) (opcja) (10 A)
16 — –
17 — —
18 — –
19 ACC 7,5 A
20 Blokada klawiszy ACC 7,5 A
21 Światła dzienne 7,5 A
22 HAC 7,5 A
23 HAC (opcja) (7,5 A)
24 ABS/VSA 7,5 A
25 ACC (opcja) (7,5 A)
26 — –
27 Gniazdo zasilania akcesoriów (przód) 20 A
28 Spryskiwacze (15A)
29 SZWO 7,5 A
30 Silnik zamka drzwi kierowcy (zamek) (opcja) (10 A)
31 „SMART” (opcja) (10 A)
32 Silnik zamka drzwi 2 (zamek) 15 A
33 Silnik 1 zamka drzwi (zamek) 15 A
34 Małe światła 7,5 A
35 Oświetlenie 7,5 A
36 — —
37 — —
38 Światło drogowe lewego reflektora 10 A
39 Prawe światło drogowe 10 A
40 TPMS (opcja) (7,5 A)
41 Zamek od drzwi 20 A
42 Zasilanie okna kierowcy 20 A
43 Tylne okno elektryczne po stronie pasażera (20A)
44 Okno po stronie pasażera z przodu 20 A
45 Tylne okno po stronie kierowcy (20A)
46 Wycieraczka (30A)
– STS (opcja) (7,5 A)

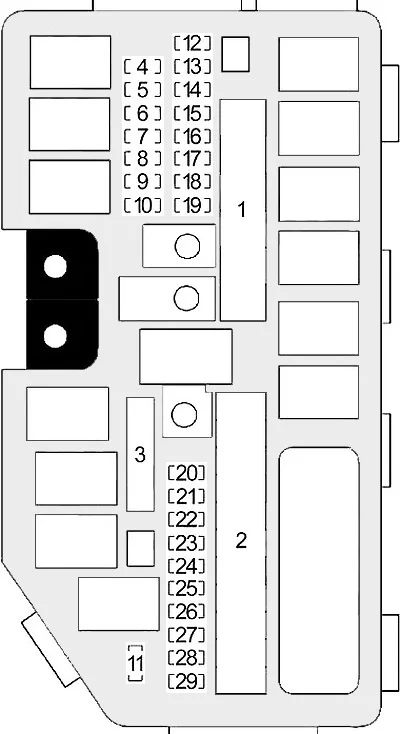

Komora silnika

Znajduje się w pobliżu zbiornika płynu hamulcowego.
Lokalizacje bezpieczników są pokazane na pokrywie skrzynki bezpieczników.

Honda Civic IX (2014-2015) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 EPS 70 A
1 — (40A)
1 Silnik ABS/VSA 30 A
1 ABS/VSA FSR 30 A
1 Silnik wycieraczek (z systemem wjazdu SMART ) /
– (bez systemu wjazdu SMART )
30 A /
(30 A)
1 Główny bezpiecznik 100 A
2 Główny IG 30 A (z systemem wejściowym SMART ) /
50 A (bez systemu wejściowego SMART )
2 Główna skrzynka bezpieczników 60 A
2 Główna skrzynka bezpieczników 2 60 A
2 Reflektor główny 30 A
2 ST MG Switch (z systemem wjazdowym SMART ) /
– (bez systemu wjazdowego SMART )
30 A /
(30 A)
2 Tylny odmgławiacz 30 A
2 IG Main 2 (z systemem wjazdowym SMART ) /
– (bez systemu wjazdowego SMART )
30 A /
(30 A)
2 Dmuchacz 40 A
2 — (30A)
2 Silnik wentylatora pomocniczego 20 A
2 Główny silnik wentylatora 20 A
3 — —
4 – (z systemem wjazdu SMART )
4 Światła mijania lewego reflektora (bez systemu wejściowego SMART ) 15 A
5 START DIAG (z systemem wjazdu SMART ) 7,5 A
5 ST MG (bez systemu wjazdowego SMART ) 7,5 A
6 – (z systemem wjazdu SMART ) –
6 Prawe światła mijania (bez systemu wejściowego SMART ) 15 A
7 — —
8 — —
9 — —
10 — —
11 Poziom oleju 7,5 A
12 Światła przeciwmgielne (opcja) (20A)
13 Elektrycznie przesuwany fotel kierowcy (opcja) (20A)
14 Światła awaryjne 10 A
15 FI Sub 15 A
16 Cewka IG 15 A
17 Światła stop 15 A
18 Klakson 10 A
19 Wzmacniacz premium (opcja) (20A)
20 Światła mijania prawego reflektora (z systemem SMART Entry) 15 A
20 Wtrysk (opcja) (bez systemu wejściowego SMART ) (15A)
21 IGP 15 A
22 DBW 15 A
23 Światła mijania lewego reflektora (z systemem SMART Entry) 15 A
23 Światła mijania reflektorów (bez systemu wejściowego SMART ) 20 A
24 Elektrycznie pochylany fotel kierowcy (opcja) (20A)
25 Sprzęgło MG 7,5 A
26 Pralka (z systemem wejściowym SMART ) 15 A
26 – (bez systemu wejściowego SMART ) –
27 „SMAL” 20 A
28 Światła wewnętrzne 7,5 A
29 Zapasowe 10 A

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
