Honda HR-V II (2016-2018) – schematy bezpieczników i przekaźników

Rocznik 2016-2018
Zaktualizowano 24.05.2023
Honda HR-V II (2016-2018) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy HR-V II z lat: 2016, 2017, 2018.

Honda HR-V II, znany również jako Honda Vezel w niektórych rynkach, to kompaktowy crossover produkowany przez japońską markę Honda. Model ten został wprowadzony na rynek w 2013 roku i cieszy się popularnością dzięki swojemu dynamicznemu wyglądowi, przestronnemu wnętrzu i zaawansowanym technologiom.

Honda HR-V II wyróżnia się nowoczesnym, sportowym designem, który łączy smukłą sylwetkę z elementami charakterystycznymi dla crossoverów. Posiada opływowe linie nadwozia, dynamiczne reflektory i atrakcyjne detale stylistyczne, które nadają mu wyrazisty wygląd.

Wnętrze HR-V II jest przestronne i funkcjonalne, oferując wygodne miejsce dla kierowcy i pasażerów. Zastosowano elastyczną konfigurację przestrzeni, dzięki czemu można dostosować układ siedzeń i bagażnika do różnych potrzeb transportowych. HR-V II oferuje również zaawansowane technologie, takie jak systemy multimedialne, nawigację satelitarną, systemy bezpieczeństwa i asysty kierowcy, które podnoszą komfort i bezpieczeństwo podczas jazdy.

W zakresie napędu Honda HR-V II oferuje różne opcje silników benzynowych o różnej pojemności i mocy. W zależności od rynku, dostępne mogą być również jednostki napędowe hybrydowe, które zapewniają większą efektywność paliwową.

Honda HR-V II jest popularnym wyborem wśród osób poszukujących kompaktowego crossovera o nowoczesnym wyglądzie, przestronnym wnętrzu i zaawansowanych technologiach. Dzięki połączeniu stylowego designu, funkcjonalności i oszczędnych jednostek napędowych, HR-V II spełnia oczekiwania klientów, którzy poszukują zarówno stylowego samochodu, jak i praktycznego i wszechstronnego pojazdu.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Skrzynka bezpieczników A:
Znajduje się za tablicą rozdzielczą.
Lokalizacja bezpieczników jest pokazana na etykiecie pod kolumną kierownicy.

Skrzynka bezpieczników B:
Znajduje się w pobliżu skrzynki bezpieczników A.
Zdejmij pokrywę, wkładając płaski śrubokręt w szczelinę boczną, jak pokazano.

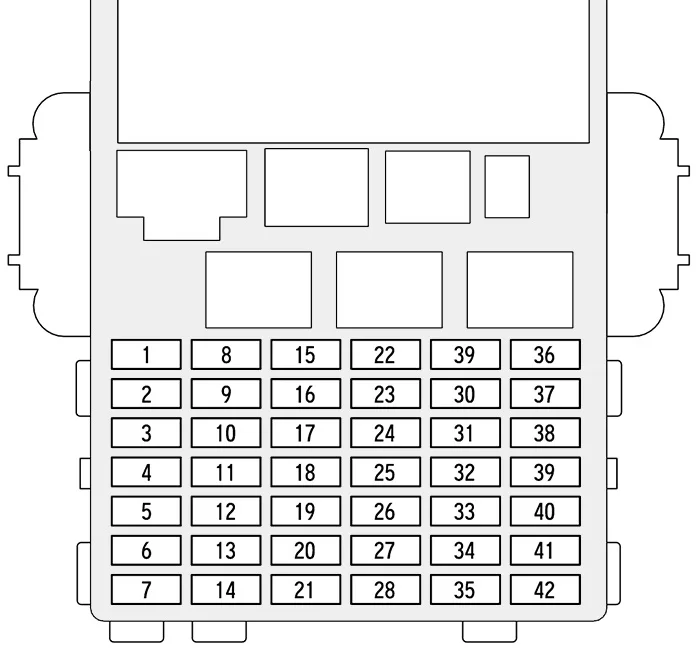

Przedział pasażerski (skrzynka bezpieczników A)

Honda HR-V II (2016-2018) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Zamek od drzwi 20 A
2 — —
3 SMART (opcjonalnie) (10 A)
4 Odblokowanie drzwi po stronie kierowcy 10 A
5 Odblokowanie drzwi po stronie pasażera 10 A
6 Odblokowanie drzwi kierowcy 10 A
7 Zamek drzwi kierowcy 10 A
8 Elektryczne okno kierowcy 20 A
9 Okno elektryczne pasażera 20 A
10 Tylne lewe okno elektryczne 20 A
11 Tylne prawe okno elektryczne 20 A
12 Zamek drzwi po stronie kierowcy 10 A
13 Zamek drzwi po stronie pasażera 10 A
14 — —
15 Prawe światło drogowe 10 A
16 SST (opcjonalnie) (7,5 A)
17 Osłona przeciwsłoneczna (opcjonalnie) (20A)
18 Szyberdach (opcjonalnie) (20A)
19 Podgrzewacz przedniego siedzenia (opcja) (20A)
20 — —
21 Kamera wielofunkcyjna (opcjonalnie) (10 A)
22 Spryskiwacze 15A
23 Tylna wycieraczka (opcjonalnie) (10 A)
24 klimatyzacja 7,5 A
25 Światła dzienne 7,5 A
26 Starter Cut (opcjonalnie) (7,5 A)
27 ABS/VSA 7,5 A
28 SRS 10 A
29 Lewe światło drogowe 10 A
30 ACG 10 A
31 Przekaźnik zapłonu 10 A
32 Pompa paliwowa 15A
33 SRS (7,5 A)
34 Licznik 7,5 A
35 Misja SOL 7,5 A
36 Przednie gniazdo ACC 20 A
37 ACC (7,5 A)
38 ACC (opcjonalnie) (7,5 A)
39 Opcja 10 A
40 Tylna wycieraczka 10 A
41 — —

Przedział pasażerski (skrzynka bezpieczników B) (2016)

Honda HR-V II (2016-2018) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 EPS 70 A
1 IG Main
(30 A (modele z systemem inteligentnego wejścia), 50 A (modele bez inteligentnego systemu wejścia))
30 A / 50 A
1 Główna skrzynka bezpieczników 2 50 A
1 Silnik ABS/VSA 40 A
1 Główna skrzynka bezpieczników 1 30 A
1 Główna skrzynka bezpieczników 3 40 A
2 Odmgławiacz tylnej szyby 30 A
2 EPB l 30 A
2 IG Main 2 (modele z inteligentnym systemem wejścia)/
Nieużywany (modele bez inteligentnego systemu wejścia)
30 A
2 Ogrzewanie 40 A
2 EPB r 30 A
2 e-DPS 30 A
3 — —
4 — —
5 ABS/VSA FSR 30 A
6 Odmrażacz (opcjonalnie) (10 A)
7 TYLNE GNIAZDO AKCESORIÓW (opcjonalnie) (20A)
8 — —
9 Wewnętrzne światło 7,5 A
10 Gniazdo akcesoriów (konsola) (20A)
11 — —
12 Nieużywany (modele z systemem inteligentnego wejścia)
Blokada klawiszy ACC (modele bez inteligentnego systemu wejścia)
—
7,5 A
13 Podgrzewane lusterko zewnętrzne (opcja) (10 A)
14 Dmuchawa klimatyzacji SW (opcjonalnie) (7,5 A)
15 Nieużywany (modele z systemem inteligentnego otwierania)
Wycieraczka (modele bez inteligentnego systemu otwierania)
—
30 ​​A

Przedział pasażerski (skrzynka bezpieczników B) (2017, 2018)

Honda HR-V II (2016-2018) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 EPS 70 A
1 IG Main
(30 A (modele z systemem inteligentnego wejścia), 50 A (modele bez inteligentnego systemu wejścia))
30 A / 50 A
1 Główna skrzynka bezpieczników 2 50 A
1 Silnik ABS/VSA 40 A
1 Główna skrzynka bezpieczników 1 30 A
1 Główna skrzynka bezpieczników 3 (opcjonalnie) 40 A
2 Odmgławiacz tylnej szyby 30 A
2 EPB l 30 A
2 IG Main 2 (modele z inteligentnym systemem wejścia)/
Nieużywany (modele bez inteligentnego systemu wejścia)
30 A
2 Ogrzewanie 40 A
2 EPB r 30 A
2 AWD (opcjonalnie) 30 A
3 — —
4 — —
5 ABS/VSA FSR 30 A
6 Odmrażacz (opcjonalnie) (10 A)
7 TYLNE GNIAZDO ACC (opcjonalnie) (20A)
8 — —
9 Wewnętrzne światło 7,5 A
10 Gniazdo ACC (konsola) (20A)
11 — —
12 Nieużywany (modele z systemem inteligentnego wejścia)
Blokada klawiszy ACC (modele bez inteligentnego systemu wejścia)
—
(7,5 A)
13 Podgrzewane lusterko zewnętrzne (opcja) (10 A)
14 Dmuchawa klimatyzacji SW (opcjonalnie) (7,5 A)
15 Nieużywany (modele z systemem inteligentnego otwierania)
Wycieraczka (modele bez inteligentnego systemu otwierania)
—
30 ​​A

Komora silnika

Skrzynka bezpieczników A:
Znajduje się w pobliżu zbiornika płynu hamulcowego.
Naciśnij zatrzaski, aby otworzyć pudełko. Umiejscowienie bezpieczników jest pokazane na pokrywie skrzynki bezpieczników.

Skrzynka bezpieczników B:
Znajduje się na akumulatorze. Pociągnij pokrywę zacisku +, a następnie zdejmij ją, ciągnąc zaczep, jak pokazano.

Komora silnika (skrzynka bezpieczników A)

Honda HR-V II (2016-2018) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Główne światło mijania 20 A
2 CDC (opcjonalnie) (30A)
3 Światła awaryjne 10 A
4 DBW 15A
5 Wycieraczka (opcjonalnie) (30A)
6 Światła stop 10 A
7 IGP 15A
8 Cewka zapłonu 15A
9 EOP (opcjonalnie) (10 A)
10 Zapłon (opcjonalnie) (20A)
11 VST2 (opcjonalnie) (30A)
12 Główny wentylator 30 A
13 Rozrusznik SW (opcjonalnie) (30A)
14 Sprzęgło MG 7,5 A
15 Czujnik akumulatora (7,5 A)
16 Małe światło 10 A
17 Główny AFP (opcjonalnie) (10 A)
18 Klakson 10 A
19 Światło przeciwmgielne (opcjonalnie) (10 A)
20 SBW (opcjonalnie) (10 A)
21 Zapasowy 10 A
22 Audio (10 A)
23 Dodatkowy wentylator (30A)
24 VST1 (opcjonalnie) (30A)
25 STRLD (opcjonalnie) (7,5 A)
26 KAMERA IGP (opcjonalnie) (7,5 A)
27 — —
28 — —
29 Zapasowy (opcjonalnie) (30A)
30 IGP LAF (7,5 A)
31 IGPS (7,5 A)
32 Prawe światło mijania 10 A
33 Lewe światło mijania 10 A

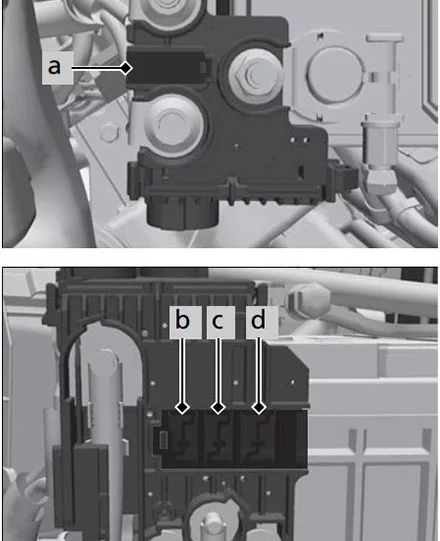

Komora silnika (skrzynka bezpieczników B)

Honda HR-V II (2016-2018) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
a Główny akumulator 100 A
b RB Główny 1 70 A
c RB Główny 2 80 A
d CAP Główny 70 A

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
