Honda HR-V II (2019) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy HR-V II z lat: 2019

Honda HR-V II, znany również jako Honda Vezel na niektórych rynkach, to kompaktowy crossover produkowany przez japońską markę Honda. Model ten został wprowadzony na rynek w 2013 roku i jest kontynuacją popularnego oryginalnego HR-V.

Honda HR-V II wyróżnia się atrakcyjnym, dynamicznym designem, który łączy cechy hatchbacka z cechami SUV-a. Posiada smukłą sylwetkę, agresywnie stylizowane reflektory oraz charakterystyczne linie i proporcje. Dzięki temu HR-V II prezentuje nowoczesny i sportowy wygląd.

Wnętrze HR-V II oferuje przestronne i dobrze zaprojektowane środowisko, które zapewnia wygodę zarówno kierowcy, jak i pasażerom. Wielofunkcyjne układy składania i regulacji siedzeń umożliwiają elastyczne dostosowanie przestrzeni bagażowej do indywidualnych potrzeb. Wyposażony jest również w zaawansowane systemy multimedialne i bezpieczeństwa, takie jak ekran dotykowy, system nawigacji, kamera cofania, systemy wspomagające jazdę i wiele innych.

Honda HR-V II oferuje różne opcje napędowe, w tym benzynowe i hybrydowe jednostki napędowe, co zapewnia elastyczność w wyborze odpowiedniego silnika zgodnie z preferencjami i wymaganiami użytkownika. Silniki te są zarówno wydajne, jak i ekologiczne, zapewniając płynną jazdę i oszczędność paliwa.

Ponadto, HR-V II wyróżnia się dobrą jakością wykonania i solidną konstrukcją, co przekłada się na komfort i niezawodność podczas użytkowania. Dzięki swojej kompaktowej wielkości i zwinności, jest idealny do codziennej jazdy miejskiej, a także oferuje wystarczającą przestrzeń dla podróży na dłuższe dystanse.

Podsumowując, Honda HR-V II to atrakcyjny kompaktowy crossover, który łączy stylowy design, elastyczność przestrzeni, zaawansowane technologie i efektywną wydajność napędu. Jest popularny zarówno wśród miłośników sportowych aut, jak i osób poszukujących praktycznego i funkcjonalnego pojazdu do codziennego użytku.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

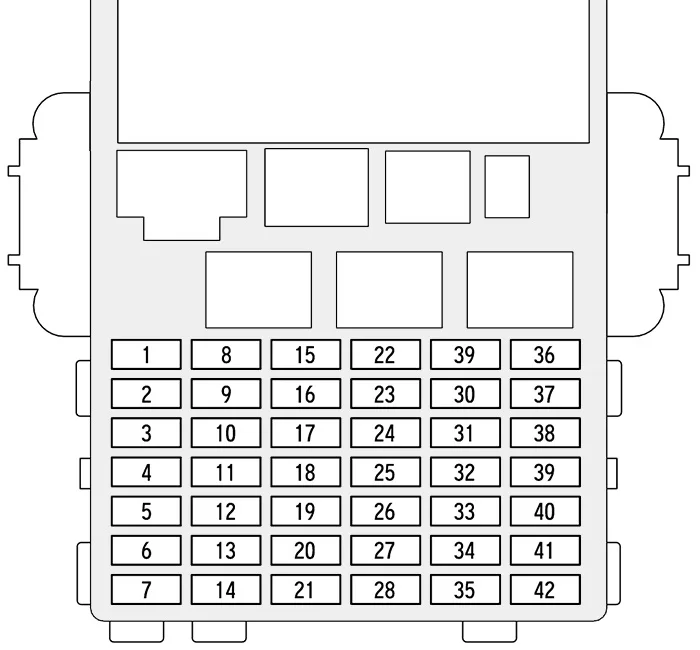

Przedział pasażerski (skrzynka bezpieczników A)

Honda HR-V II (2019) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Zamek od drzwi 20 A
2 – –
3 SMART (opcja) (10 A)
4 Odblokowanie drzwi po stronie kierowcy 10 A
5 Odblokowanie drzwi po stronie pasażera 10 A
6 Odblokowanie drzwi kierowcy 10 A
7 Zamek drzwi kierowcy 10 A
8 Elektryczne okno kierowcy 20 A
9 Okno elektryczne pasażera 20 A
10 Tylne lewe okno elektryczne 20 A
11 Tylne prawe okno elektryczne 20 A
12 Zamek drzwi po stronie kierowcy 10 A
13 Zamek drzwi po stronie pasażera 10 A
14 – –
15 Prawe światło drogowe 10 A
16 STS (opcja) (7,5 A)
17 — (20A)
18 Szyberdach (opcja) (20A)
19 Ogrzewanie przednich siedzeń (opcja) (20A)
20 – –
21 Tempomat adaptacyjny (opcja) (7,5 A)
22 Spryskiwacz 15A
23 Wycieraczka tylna (opcja) (10 A)
24 klimatyzacja 7,5 A
25 Światła dzienne 7,5 A
26 Cięcie początkowe (opcja) (7,5 A)
27 ABS/VSA 7,5 A
28 SRS 10 A
29 Lewe światło drogowe 10 A
30 ACC 10 A
31 Przekaźnik zapłonu 10 A
32 Pompa paliwowa 15A
33 SRS (7,5 A)
34 Licznik 7,5 A
35 Misja SOL 7,5 A
36 Przednie gniazdo zasilania akcesoriów 20 A
37 AKC (7,5 A)
38 — (7,5 A)
39 Opcja 10 A
40 Tylna wycieraczka 10 A
41 — —

Przedział pasażerski (skrzynka bezpieczników B)

Honda HR-V II (2019) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 EPS 70 A
1 IG Main
(30 A (modele z systemem inteligentnego wejścia), 50 A (modele bez inteligentnego systemu wejścia))
30 A / 50 A
1 1 Główna skrzynka bezpieczników 2 50 A
1 Silnik ABS/VSA 40 A
1 Główna skrzynka bezpieczników 1 30 A
1 Główna skrzynka bezpieczników 3 (opcja) 40 A
2 Odmgławiacz tylnej szyby 30 A
2 Lewy elektryczny hamulec postojowy 30 A
2 IG Main 2 (modele z systemem inteligentnego wejścia)
Nieużywany (modele bez inteligentnego systemu wejścia)
30 A
2 Silnik nagrzewnicy 40 A
2 Prawy elektryczny hamulec postojowy 30 A
2 ABS/VSA FSR 30 A
3 — —
4 — —
5 AWD (opcja) (20A)
6 Podgrzewana przednia szyba (opcja) (10 A)
7 Tylne GNIAZDO zasilania akcesoriów (opcja) (20A)
8 — —
9 Wewnętrzne światło 7,5 A
10 Gniazdo zasilania akcesoriów (konsola) (20A)
11 — —
12 Nieużywany (modele z systemem inteligentnego wejścia)
Blokada klawiszy ACC (modele bez inteligentnego systemu wejścia)
—
(7,5 A)
13 Podgrzewane lusterko zewnętrzne (opcja) (10 A)
14 Dmuchawa klimatyzacji SW (opcja) (7,5 A)
15 Nieużywany (modele z systemem inteligentnego otwierania)
Wycieraczka (modele bez inteligentnego systemu otwierania)
—
30 ​​A

Komora silnika (skrzynka bezpieczników A)

Honda HR-V II (2019) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Główne światło mijania 20 A
2 Elektrycznie przesuwane siedzenie kierowcy (opcja) (20A)
3 Światła awaryjne 10 A
4 Drive-by-wire 15A
5 Wycieraczka (opcja) (30A)
6 Światła stop 10 A
7 IGP 15A
8 Cewka zapłonu 15A
9 Światła do jazdy dziennej (opcja) (10 A)
10 – (20A)
11 — (30A)
12 Główny wentylator 30 A
13 Rozrusznik SW (opcja) (30A)
14 Sprzęgło MG 7,5 A
15 Czujnik akumulatora (7,5 A)
16 Światła postojowe 10 A
17 Elektrycznie odchylany fotel kierowcy (opcja) (20A)
18 Klakson 10 A
19 Światło przeciwmgielne (opcja) (10 A)
20 Odmrażacz przedniej szyby (10 A)
21 Zapasowe 10 A
22 Audio (10 A)
23 Dodatkowy wentylator (30A)
24 — (30A)
25 STRLD (opcja) (7,5 A)
26 IGP CAM (opcja) (7,5 A)
27 — —
28 —
29 — (30A)
30 IGP LAF (7,5 A)
31 IGPS (7,5 A)
32 Prawe światło mijania 10 A
33 Lewe światło mijania 10 A

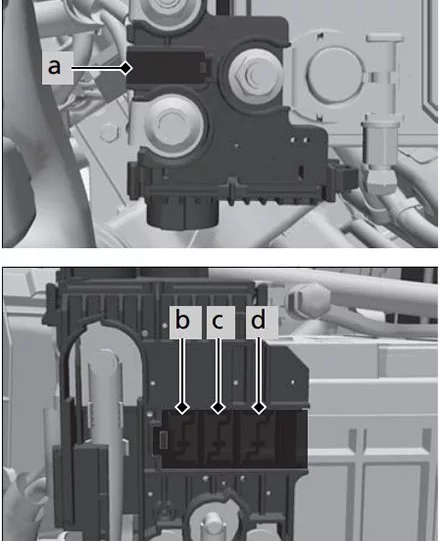

Komora silnika (skrzynka bezpieczników B)

Honda HR-V II (2019) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
a Główny akumulator 100 A
b RB Główny 1 70 A
c RB Główny 2 80 A
d CAP Główny 70 A

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
