Jeep Cherokee KL (2014) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Cherokee KL z lat: 2014.

Jeep Cherokee KL to piąta generacja popularnego samochodu terenowego produkowanego przez amerykańską markę Jeep. Model ten został wprowadzony w 2013 roku i zastąpił poprzednią generację Jeep Cherokee, znaną jako Jeep Liberty.

Jeep Cherokee KL charakteryzuje się nowoczesnym i awangardowym designem, który łączy elementy terenowego charakteru z nowoczesnymi detalami. Charakterystycznym elementem zewnętrznym jest wyraźnie zarysowana sylwetka, wyraziste linie i charakterystyczny przedni grill z siedmioma pionowymi otworami, co stanowi rozpoznawalny znak marki Jeep. Model ten oferuje również różne wersje wyposażenia, które wpływają na wygląd zewnętrzny, w tym wersje z bardziej agresywnymi akcentami i większym prześwitem, takie jak wersja Trailhawk.

Wnętrze Jeep Cherokee KL jest przestronne i dobrze zaprojektowane, oferując wysoką jakość materiałów i wykończenia. Konsola środkowa jest czytelna i intuicyjna, a ergonomiczne rozmieszczenie elementów zapewnia wygodę i łatwość obsługi. Przestronność jest jednym z atutów tego modelu, zarówno dla pasażerów na przednich i tylnych siedzeniach, jak i dla przewożenia bagażu.

Jeep Cherokee KL dostępny jest z różnymi opcjami napędu, w tym wersjami z napędem na przednią oś lub napędem na cztery koła. Napęd na cztery koła może być wyposażony w zaawansowany system Jeep Active Drive I lub bardziej zaawansowany system Jeep Active Drive II, który oferuje dodatkowe możliwości off-roadowe, w tym blokadę mechanizmu różnicowego. Model Trailhawk został zaprojektowany specjalnie dla entuzjastów terenowych przejażdżek, oferując bardziej zaawansowane funkcje terenowe, takie jak zwiększony prześwit, wzmocnione zderzaki, sprzęgło odcinające napęd i system Selec-Terrain.

Jeep Cherokee KL oferuje różne opcje silnikowe, w zależności od rynku i wersji wyposażenia. W zależności od modelu, dostępne mogą być benzynowe (benzynowe) i turbodieselowe jednostki napędowe. Silniki te są dostępne w różnych konfiguracjach mocy i momentu obrotowego, zapewniając zarówno oszczędność paliwa, jak i odpowiednie osiągi.

W kwestii wyposażenia i technologii, Jeep Cherokee KL może oferować wiele funkcji, w tym system multimedialny z ekranem dotykowym, nawigację satelitarną, system audio premium, systemy bezpieczeństwa i asysty kierowcy, takie jak adaptacyjny tempomat, system monitorowania martwego pola, system ostrzegania przed kolizją i wiele innych.

Podsumowując, Jeep Cherokee KL to samochód terenowy, który łączy wygodę i komfort jazdy na drodze z możliwościami terenowymi, za które marka Jeep jest znana. Z bogatym wyposażeniem, różnymi opcjami napędu i silnikami oraz nowoczesnym designem, Jeep Cherokee KL stanowi atrakcyjną opcję dla osób poszukujących wszechstronnego i solidnego samochodu terenowego.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Schemat skrzynki bezpieczników wewnętrznych

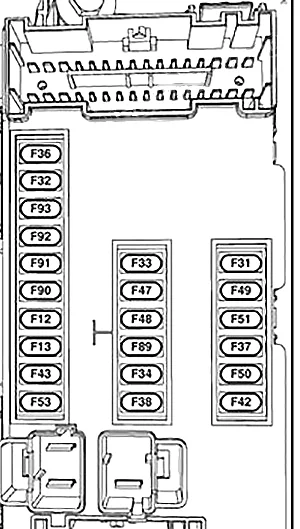

Wewnętrzny panel bezpieczników znajduje się w przedziale pasażerskim na lewej bocznej tablicy rozdzielczej za schowkiem.

Jeep Cherokee KL (2014) - schematy bezpieczników i przekaźników

Wgłębienie Ampery [A] Opis
F13 15 A niebieski Światła mijania lewe
F32 10 A czerwony Oświetlenie wewnętrzne
F36 10 A czerwony Moduł antywłamaniowy/syrena — jeśli jest na wyposażeniu
F38 20 A żółty Zablokuj wszystkie odblokowania
F43 20 A żółty Przód pompy spryskiwacza
F48 25 A przeźroczysty Tylne światło przeciwmgielne lewe/prawe — jeśli jest na wyposażeniu
F49 7,5 A Brązowy Podparcie lędźwi
F50 7,5 A Brązowy Bezprzewodowa podkładka ładująca — jeśli jest na wyposażeniu
F51 10 A czerwony Przełącznik szyby kierowcy/lusterka elektryczne — zależnie od wyposażenia
F53 7,5 A Brązowy Port UCI (USB i AUX)
F89 10 A czerwony Zamki do drzwi — odblokowanie przez kierowcę
F91 7,5 A Brązowy Lewe przednie światło przeciwmgielne (niska i wysoka linia)
F92 7,5 A Brązowy Prawe przednie światło przeciwmgielne

Skrzynka bezpieczników w komorze silnika

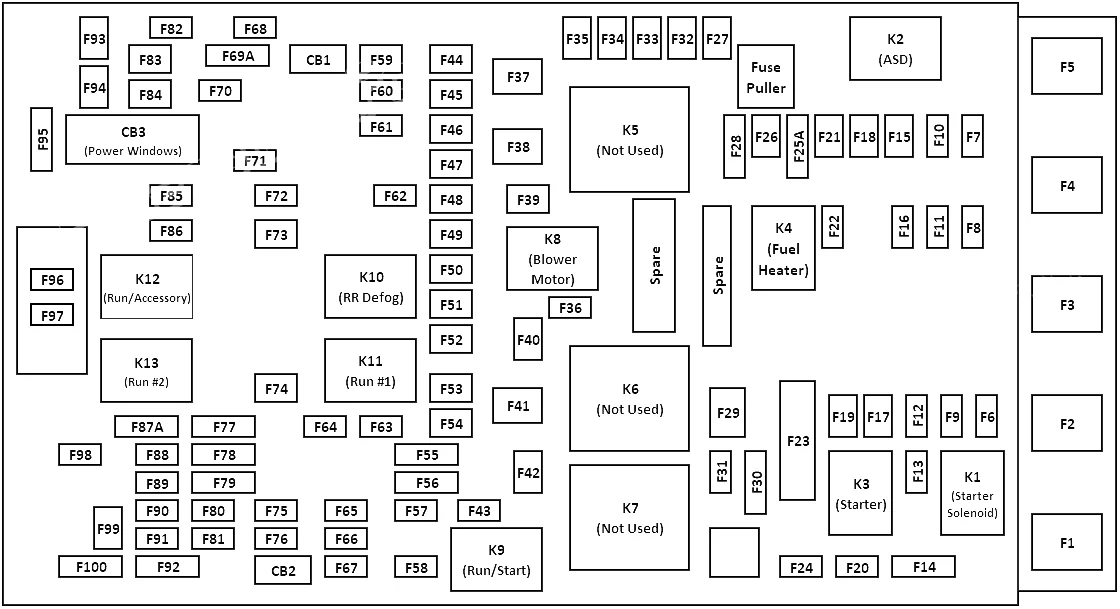

Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe, mini bezpieczniki i przekaźniki.
Etykieta identyfikująca każdy element jest wydrukowana na wewnętrznej stronie okładki.

Jeep Cherokee KL (2014) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik ostrza Bezpiecznik kasetowy Opis
F06 — — Nieużywany
F07 15 A niebieski — Moduł sterujący układu napędowego – PCM
F08 25 A przeźroczysty — Moduł sterujący silnika (ECM)
F09 — — Nieużywany
F10 20 A żółty — Jednostka odbioru mocy (PTU)
F11 — — Nieużywany
F12 20 A żółty — Pompa próżniowa hamulców — jeśli jest na wyposażeniu
F13 10 A czerwony — Moduł sterujący silnika (ECM)
F14 10 A czerwony Moduł sterujący układu napędowego (DTCM);

Przystawka odbioru mocy (PTU) — jeśli jest na wyposażeniu;

Moduł układu hamulcowego (BSM).

F15 — — Nieużywany
F 16 20 A żółty — Układ napędowy
F17 — — Nieużywany
F18 — — Nieużywany
F19 — 40 A zielony Elektromagnes rozrusznika
F20 10 A czerwony — Sprzęgło sprężarki klimatyzacji
F21 — — Nieużywany
F22 5 A Tan — Wentylator chłodnicy
F23 70 Amp Tan — Moduł sterownika nadwozia (BCM) — zasilanie 1
F24 — — Nieużywany
F25 — — Nieużywany
F26 — 30 Amp Różowy Podgrzewacz paliwa — tylko olej napędowy
F27 — — Nieużywany
F28 15 A niebieski — Moduł sterowania skrzynią biegów (TCM)
F29 — — Nieużywany
F30 10 A czerwony — Moduł sterujący silnika (ECM)
F31 — — Nieużywany
F32 — — Nieużywany
F33 — 30 Amp Różowy Moduł drzwi kierowcy (DDM) — jeśli jest na wyposażeniu
F34 — 30 Amp Różowy Moduł sterownika nadwozia (BCM) — zasilanie 3
F35 — — Nieużywany
F36 — — Nieużywany
F37 — 50 A czerwony Moduł stabilizacji napięcia (VSM) — jeśli jest wyposażony w opcję Sart/Stop silnika
F38 — 50 A czerwony Wentylator chłodnicy
F38 — 60 A żółty Świece żarowe — tylko olej napędowy — jeśli są na wyposażeniu
F39 — 40 A zielony Silnik dmuchawy HVAC
F40 — 20 A niebieski Światło postojowe przyczepy holowniczej — jeśli jest na wyposażeniu
F41 — 60 A żółty Moduł kontroli nadwozia (BCM) — zasilanie 2
F42 — 30 Amp Różowy Elektryczny hamulec postojowy (EPB) – lewy
F43 20 A żółty Lewe światło stopu/kierunku holowania przyczepy — jeśli jest na wyposażeniu
F44 — 30 Amp Różowy Holowanie przyczepy / złącze 7-YVay — zależnie od wyposażenia
F45 — 30 Amp Różowy Moduł drzwi pasażera (PDM) — jeśli jest na wyposażeniu
F46 — 25 A przeźroczysty Szyberdach — jeśli jest na wyposażeniu
F47 — 30 Amp Różowy Moduł sterujący układu napędowego (DTCM)
F48 — — Nieużywany
F49 — 30 Amp Różowy Falownik (115 V A/C) — jeśli jest na wyposażeniu
F50 — 30 Amp Różowy Elektryczna klapa podnoszona — jeśli jest na wyposażeniu
F51 — — Nieużywany
F52 — — Nieużywany
F53 — 30 Amp Różowy BSM-ECU i zawory
F54 — 30 Amp Różowy Jednostka sterująca podgrzewaczem mocznika — jeśli jest wyposażona w silnik Diesla
F55 10 A czerwony Czujniki martwego pola;

Kompas;

Kamera cofania, jeśli są na wyposażeniu;

Przełączniki ogrzewania tylnych siedzeń;

Lampa bagażnika YV;

Ładowarka do latarki.

F56 15 A niebieski — Moduł węzła zapłonowego (1GNM)/piasta KIN/RF/elektryczna blokada kolumny kierownicy (ESL)
F57 20 A żółty — Silnik pompy paliwa
F58 10 A czerwony — Moduł klasyfikacji pasażerów
F59 — — Nieużywany
F60 20 A żółty — Gniazdo zasilania — konsola środkowa
F61 — — Nieużywany
F62 10 A czerwony — Podgrzewane lusterka — jeśli są na wyposażeniu
F63 25 A przeźroczysty — Podgrzewane fotele przednie — jeśli są na wyposażeniu
F64 25 A przeźroczysty Podgrzewana kierownica / tylne podgrzewane siedzenia — zależnie od wyposażenia
F65 15 A niebieski — HVAC (ECC) / Klaster tablicy rozdzielczej (1 szt.)
F66 10 A czerwony W samochodzie Czujnik temperatury/czujnik wilgotności/moduł systemu wspomagania kierowcy (DASM)/wspomaganie parkowania (PAM)
F67 — — Nieużywany
F68 — — Nieużywany
F69 10 A czerwony — Przełącznik modułu transferu zasilania (TSBM) / aktywna przesłona grilla (AGS) — jeśli jest na wyposażeniu
F70 — — Nieużywany
F71 20 A żółty — Odmrażacz do przedniej szyby — jeśli jest na wyposażeniu
F72 5 A Tan — Inteligentny czujnik akumulatora (IBS), jeśli jest wyposażony w opcję Stop/Start silnika
F72 20 A żółty — Przyczepa holownicza RT światła stopu/kierunku — jeśli jest na wyposażeniu
F73 — 30 Amp Różowy Tylny odszraniacz / odmgławiacz
F74 — 20 A niebieski Moduł sterujący silnika (ECM) Silnik benzynowy — jeśli jest na wyposażeniu
F75 20 A żółty — Zapalniczka
F76 20 A żółty — Tylny moduł różnicowy (RDM) — jeśli jest na wyposażeniu
F77 10 A czerwony — Przełącznik zwalniania drzwi paliwa/pedału hamulca
F78 10 A czerwony — Port diagnostyczny / moduł sterujący kolumny kierownicy (SCCM) / telewizja cyfrowa — jeśli jest na wyposażeniu
F79 10 A czerwony Zintegrowany stos centralny (ICS) / HVAC / Moduł przełącznika Aux (ASBM) / Klaster tablicy rozdzielczej (1 szt.)
F80 20 A żółty — Radio / CD — jeśli jest na wyposażeniu
F81 — — Nieużywany
F82 — — Nieużywany
F83 — 30 Amp Różowy Pompa spryskiwacza reflektorów — jeśli jest na wyposażeniu
F84 — 40 A zielony Moduł układu hamulcowego (BSM) — silnik pompy, jeśli jest wyposażony w silnik wysokoprężny
F84 — 20 A niebieski Światła cofania przyczepy do holowania — jeśli są wyposażone w silnik benzynowy
F85 — — Nieużywany
F86 — — Nieużywany
F87 — — Nieużywany
F88 15 A niebieski Moduł łagodzenia kolizji (CMM) / lusterko elektrochromatyczne / moduł inteligentnej kamery — jeśli jest na wyposażeniu
F89 10 A czerwony — Poziomowanie reflektorów — jeśli jest na wyposażeniu
F90 — — Nieużywany
F91 — — Nieużywany
F92 20 A żółty — Tylne gniazdo zasilania
F93 — 40 A zielony Moduł układu hamulcowego (BSM) — silnik pompy — jeśli jest wyposażony w silnik benzynowy
F94 — 30 Amp Różowy Elektryczny hamulec postojowy (EPB) – prawy
F95 10 A czerwony — Lusterko elektrochromatyczne / czujnik deszczu / szyberdach — zależnie od wyposażenia
F96 10 A czerwony — Kontroler unieruchamiania pasażerów (ORC)
F97 10 A czerwony — Kontroler unieruchamiania pasażerów (ORC)
F98 25 A Wyczyść — Wzmacniacz audio — jeśli jest na wyposażeniu
F99 30 Amp Różowy Moduł holowniczy przyczepy — jeśli jest wyposażony w silnik benzynowy
F100 — — Nieużywany
CB1 Fotel elektryczny (kierowca)
CB2 Fotel elektryczny (przepustka)
CB3 Zasilanie okien
