W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Grand Cherokee z lat: 2020.

Jeep Grand Cherokee to flagowy SUV marki Jeep, który w 2020 roku przeszedł pewne aktualizacje i udoskonalenia. Ten model charakteryzuje się imponującym designem, doskonałymi możliwościami terenowymi i luksusowym wnętrzem.

Pod względem stylistycznym, Grand Cherokee (2020) nadal prezentuje charakterystyczne cechy Jeepa, takie jak muskularne nadkola, wyraziste linie nadwozia i charakterystyczny grill. Jednak wprowadzono kilka zmian, które nadają mu nowoczesny wygląd, takie jak nowe reflektory LED, przeprojektowane zderzaki i nowe wzory kół.

Wnętrze Grand Cherokee (2020) oferuje przestronną i luksusową kabinę, w której wykorzystano wysokiej jakości materiały i wykończenia. Ergonomiczne siedzenia zapewniają wygodę podczas długich podróży, a wysokiej jakości elementy wyposażenia, takie jak system multimedialny z dużym ekranem dotykowym, systemy bezpieczeństwa i komfortowe dodatki, podnoszą jakość jazdy i doznania pasażerów.

W zakresie napędu, Grand Cherokee (2020) oferuje różne opcje silnikowe, w tym benzynowe jednostki V6 i V8, a także mocne silniki wysokoprężne. Opcjonalny system napędu na cztery koła zapewnia doskonałe właściwości terenowe, umożliwiając bezpieczne i pewne poruszanie się po trudnym terenie. Możliwość wyboru różnych trybów jazdy i systemów kontroli trakcji dodatkowo zwiększa elastyczność i dostosowanie do różnych warunków drogowych.

Grand Cherokee (2020) oferuje również szeroką gamę zaawansowanych systemów bezpieczeństwa i asystentów kierowcy, takich jak systemy kolizyjne, systemy ostrzegania o martwym polu, adaptacyjny tempomat i wiele innych. Dzięki tym technologiom podróżowanie staje się bezpieczniejsze i bardziej komfortowe.

Jeep Grand Cherokee (2020) dostępny jest w różnych wersjach wyposażenia, w tym wersji sportowych, luksusowych i terenowych. Każda z tych wersji oferuje unikalne cechy i dodatki, które pozwalają dostosować samochód do preferencji i potrzeb użytkownika.

Podsumowując, Jeep Grand Cherokee (2020) to imponujący SUV, który łączy luksus, terenowe możliwości i zaawansowane technologie. Bez wątpienia jest to samochód, który przyciąga uwagę swoim wyglądem, zapewnia komfortową jazdę i daje poczucie pewności na każdym rodzaju terenu.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

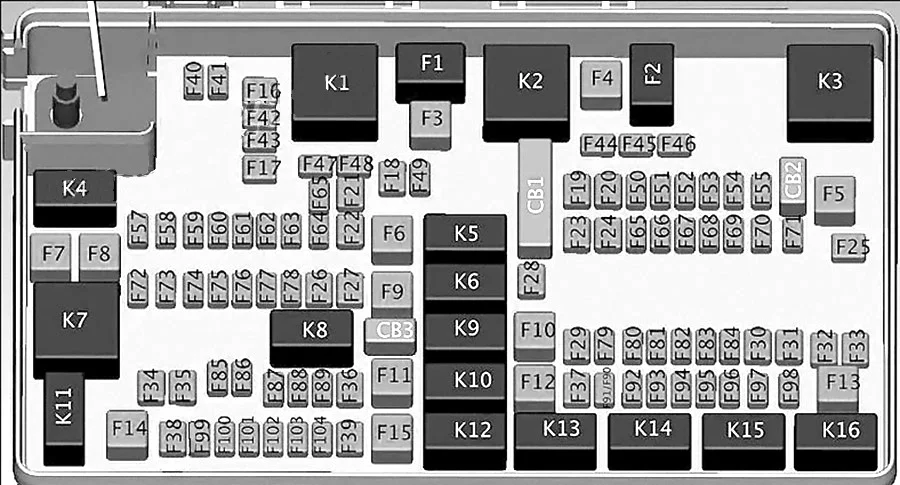

Power Distribution Center znajduje się w komorze silnika po stronie pasażera, obok zacisków akumulatora. To centrum zawiera bezpieczniki kasetowe, mikrobezpieczniki, przekaźniki i wyłączniki. Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie, co odpowiada poniższej tabeli.

Jeep Grand Cherokee (2020) - schematy bezpieczników i przekaźni

Centrum Dystrybucji Energii

Jeep Grand Cherokee (2020) - schematy bezpieczników i przekaźni

Wgłębienie Bezpiecznik kasetowy Mikrobezpiecznik Opis
F03 60 A żółty – Wentylator chłodnicy — jeśli jest na wyposażeniu
F05 40 A zielony – Sprężarka zawieszenia pneumatycznego — jeśli jest na wyposażeniu
F06 40 A zielony – Pompa przeciwblokująca/elektroniczna kontrola stabilności
F07 30 Amp Różowy – Elektromagnes rozrusznika
F09 30 Amp Różowy – Podgrzewacz oleju napędowego (tylko silnik Diesla)/pompa próżniowa hamulca
F10 40 A zielony – Kontroler nadwozia/Oświetlenie zewnętrzne #2
F11 30 Amp Różowy – Hamulec elektryczny do holowania przyczepy — zależnie od wyposażenia
F12 40 A zielony – Kontroler nadwozia #3/Blokady zasilania
F13 40 A zielony – Przód silnika dmuchawy
F14 40 A zielony – Kontroler nadwozia #4/Oświetlenie zewnętrzne #1
F15 40 A zielony – Chłodnica niskotemperaturowa (LTR) Pompa chłodzenia silnika — zależnie od wyposażenia
F17 30 Amp Różowy – Spryskiwacz reflektorów — jeśli jest na wyposażeniu
F19 20 A niebieski – Elektromagnes zagłówka — jeśli jest na wyposażeniu
F20 30 Amp Różowy – Moduł drzwi pasażera
F22 20 A niebieski – Moduł sterujący silnika
F23 30 Amp Różowy – Oświetlenie wewnętrzne #1
F24 30 Amp Różowy – Moduł drzwi kierowcy
F25 30 Amp Różowy – Wycieraczki przednie
F26 30 Amp Różowy – Moduł przeciwblokujący/kontrola stabilności, ECU i zawory
F28 20 A niebieski – Światła cofania przyczepy do holowania — jeśli są na wyposażeniu
F29 20 A niebieski – Światła postojowe do holowania przyczepy — jeśli są na wyposażeniu
F30 30 Amp Różowy – Holowanie przyczepy (gniazdo) / holowanie przyczepy (oddzielny hamulec elektryczny) / holowanie przyczepy (BUX) — zależnie od wyposażenia
F32 30 Amp Różowy – Moduł sterowania układem napędowym
F34 30 Amp Różowy – Kontrola mechanizmu różnicowego poślizgu — jeśli jest na wyposażeniu
F35 30 Amp Różowy – Szyberdach – jeśli jest na wyposażeniu
F36 30 Amp Różowy – Tylny odszraniacz szyby
F37 25 A Wyczyść – Silnik dmuchawy tylnej — jeśli jest na wyposażeniu
F38 30 Amp Różowy – Falownik 115 V AC — jeśli jest na wyposażeniu
F39 30 Amp Różowy – Elektryczna klapa podnoszona — jeśli jest na wyposażeniu
F40 – 10 A czerwony Światła do jazdy dziennej/poziomowanie reflektorów
F42 – 20 A żółty Klakson
F44 – 10 A czerwony Port diagnostyczny
F45 – 5 A Tan Bramka bezpieczeństwa cybernetycznego
F49 – 10 A czerwony Zintegrowany centralny komin/sterowanie klimatem
F50 – 20 A żółty Moduł sterowania zawieszeniem pneumatycznym/dyferencjał poślizgu – zależnie od wyposażenia
F51 – 15 A niebieski PIASTA KIN/RF/blokada kolumny kierownicy — jeśli jest na wyposażeniu
F53 – 20 A żółty Holowanie przyczepy — lewe światła skrętu/stopu — jeśli jest na wyposażeniu
F56 – 15 A niebieski Dodatkowa zawartość (tylko silnik Diesla)
F57 – 20 A żółty Czujnik NOX — jeśli jest na wyposażeniu
F58 – 15 A niebieski Reflektory HID lewy — jeśli są na wyposażeniu
F59 – 10 A czerwony Pompa czyszcząca (tylko silnik Diesla)
F60 – 15 A niebieski Moduł kontroli skrzyni biegów
F61 – 10 A czerwony Moduł sterowania skrzyni biegów/czujnik PM (tylko silnik Diesla)
F62 – 10 A czerwony Sprzęgło klimatyzacji
F63 – 20 A żółty Cewki zapłonowe / Kondensatory cewek zapłonowych / Siłownik zaworu o krótkim biegu — zależnie od wyposażenia (Gazowy) Podgrzewacz mocznika (Diesel)
F64 – 25 A Wyczyść Wtryskiwacze paliwa/układ napędowy
F66 – 10 A czerwony Szyberdach/czujnik deszczu/wewnętrzne lusterko wsteczne/port USB/DSCR/DTV — zależnie od wyposażenia
F67 – 15 A niebieski Port CD/DVD/UCI/Port ładowania USB
F68 – 20 A żółty Silnik tylnej wycieraczki
F69 – 15 A niebieski Kanał Spotlight — jeśli jest na wyposażeniu
F70 – 20 A żółty Silnik pompy paliwa
F71 – 30 A zielony Wzmacniacz/ANCM — jeśli jest na wyposażeniu
F72 – 10 A czerwony ECM
F73 – 15 A niebieski Reflektor HID prawy — jeśli jest na wyposażeniu
F75 – 10 A czerwony Sterowanie dwoma bateriami — jeśli jest na wyposażeniu
F76 – 10 A czerwony Układ ABS/elektroniczna kontrola stabilności
F77 – 10 A czerwony Moduł sterujący układu napędowego/moduł odłączania przedniej osi — zależnie od wyposażenia
F78 – 10 A czerwony Moduł sterujący silnika/elektryczne wspomaganie kierownicy
F80 – 10 A czerwony Uniwersalny mechanizm otwierania drzwi garażowych/moduł antywłamaniowy — zależnie od wyposażenia/syrena — zależnie od wyposażenia
F81 – 20 A żółty Światła skrętu/stopu w prawo do holowania przyczepy — jeśli są na wyposażeniu
F82 – 10 A czerwony Moduł sterujący kolumny kierownicy/tempomat/DTV — zależnie od wyposażenia
F83 – 10 A czerwony Drzwi paliwa
F84 – 15 A niebieski Klaster instrumentów
F85 – 10 A czerwony Moduł poduszki powietrznej
F86 – 10 A czerwony Moduł poduszki powietrznej
F87 – 10 A czerwony Zawieszenie pneumatyczne — jeśli jest na wyposażeniu
F88 – 15 A niebieski Klaster tablicy rozdzielczej/SGW/ITBM — jeżeli jest na wyposażeniu
F90/F91 – 20 A żółty Gniazdo zasilania (tylne siedzenia/przestrzeń bagażowa) do wyboru
F92 – 10 A czerwony Tylna lampka konsoli — jeśli jest na wyposażeniu
F93 – 20 A żółty Zapalniczka
F94 – 10 A czerwony Moduł przerzutki/skrzynki transferowej
F95 – 10 A czerwony Kamera tylna/czujnik martwego pola — jeśli jest na wyposażeniu
F96 – 10 A czerwony Przełącznik ogrzewania tylnego siedzenia / ładowarka lampy błyskowej — jeśli jest na wyposażeniu
F97 – 20 A żółty Tylne podgrzewane siedzenia i podgrzewana kierownica — jeśli jest na wyposażeniu
F98 – 20 A żółty Wentylowane fotele/podgrzewane fotele przednie — zależnie od wyposażenia
F99 – 10 A czerwony Moduł systemów klimatyzacji/wspomagania kierowcy/HALF/wspomaganie parkowania
F100 – 10 A czerwony Aktywne tłumienie — jeśli jest na wyposażeniu
F101 – 15 A niebieski Czujnik temperatury w aucie/czujnik wilgotności
F102 – 15 A niebieski Zapasowy
F103 – 10 A czerwony Nagrzewnica kabiny (tylko silnik Diesla)/tylne ogrzewanie, wentylacja i klimatyzacja — zależnie od wyposażenia
F104 – 20 A żółty Gniazda zasilania (tablica przyrządów/konsola środkowa/tylny bagażnik — zależnie od wyposażenia)

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
