Jeep Grand Cherokee 4xe (2022) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Grand Cherokee 4xe z lat: 2022.

Jeep Grand Cherokee 4xe to wersja hybrydowa plug-in popularnego SUV-a marki Jeep. Wprowadzona na rynek w 2021 roku, ta wersja zapewnia zarówno moc spalinowego silnika, jak i wsparcie elektryczne, oferując oszczędność paliwa, niższe emisje i możliwość jazdy w trybie w pełni elektrycznym.

Grand Cherokee 4xe wykorzystuje zaawansowany układ napędowy składający się z silnika benzynowego, silnika elektrycznego i baterii o dużej pojemności. Silnik benzynowy, zazwyczaj o większej mocy, odpowiada za napędzenie przednich lub tylnych kół, a silnik elektryczny działa jako wsparcie lub samodzielnie, gdy tryb jazdy jest ustawiony na pełnię elektryczną. Bateria, która zasilana jest z zewnętrznego źródła ładowania, umożliwia jazdę na czysto elektrycznym napędem na krótkie dystanse.

W trybie hybrydowym, Grand Cherokee 4xe automatycznie dostosowuje sposób działania silników, aby zapewnić optymalną wydajność i efektywność. System monitoruje warunki jazdy i automatycznie przełącza się między trybem elektrycznym a spalinowym, aby zminimalizować zużycie paliwa i emisję spalin. Dzięki temu, samochód może być ekonomiczny w codziennym użytkowaniu, a jednocześnie oferować wystarczającą moc i dynamikę, które oczekuje się od pojazdu marki Jeep.

Wnętrze Grand Cherokee 4xe jest przestronne, komfortowe i oferuje wysoką jakość wykończenia. Kierowca i pasażerowie mogą cieszyć się nowoczesnymi funkcjami i zaawansowanymi technologiami, które zapewniają wygodę i rozrywkę. Systemy multimedialne, nawigacyjne i bezpieczeństwa są w pełni zintegrowane, zapewniając łatwą obsługę i dodatkową ochronę podczas jazdy.

Jeep Grand Cherokee 4xe, mimo swojej hybrydowej natury, nie traci swojej zdolności terenowej, która jest charakterystyczna dla marki Jeep. Dzięki systemom napędu na cztery koła, kontroli trakcji i różnym trybom jazdy, samochód może poradzić sobie z trudnymi warunkami terenowymi i zapewnić niezawodność i pewność jazdy na każdym rodzaju nawierzchni.

Podsumowując, Jeep Grand Cherokee 4xe jest innowacyjną i ekologiczną wersją popularnego SUV-a. Dzięki połączeniu mocy spalinowego silnika z wsparciem elektrycznym, samochód oferuje oszczędność paliwa, niskie emisje i możliwość jazdy w trybie w pełni elektrycznym. W połączeniu z luksusowym wnętrzem, zaawansowanymi technologiami i niezawodnymi możliwościami terenowymi, Grand Cherokee 4xe stanowi atrakcyjną propozycję dla osób poszukujących komfortu, wydajności i przyjazności dla środowiska.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Centrum dystrybucji zasilania (PDC)

Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe, mini bezpieczniki i przekaźniki. Górna pokrywa PDC jest oznaczona etykietą z lokalizacją, funkcją i rozmiarem każdego nadającego się do serwisowania bezpiecznika/przekaźnika.

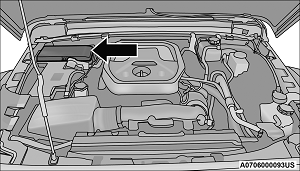

Jeep Grand Cherokee 4xe (2022) - schematy bezpieczników i przekaźników

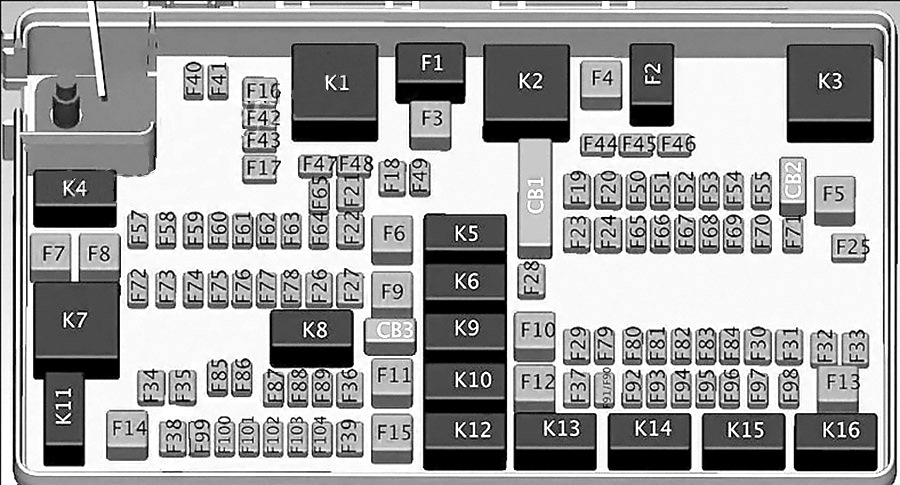

Jeep Grand Cherokee 4xe (2022) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik kasetowy Mikrobezpiecznik Opis
F01 – – Zapasowy
F02 40 A zielony – Rozrusznik
F03 – 5 A Tan Inteligentny czujnik akumulatora (IBS)
F04 – 20 A żółty Pompa paliwa MTR/FPCM
F05 – 5 A Tan Bramka bezpieczeństwa
F06 – – Zapasowy
F07 – 15 A niebieski Niskotemperaturowa pompa chłodząca chłodnicę (LTR) — jeśli jest na wyposażeniu
F08 – 15 A niebieski Moduł sterowania trans TCM-8HP CYGNUS
F09 – – Zapasowy
F10 – 15 A niebieski Kluczowy węzeł zapłonu (KIN)/piasta częstotliwości radiowej (RF HUB)/elektryczna blokada kolumny kierownicy (ESCL)
F11 – 10 A czerwony Port UCI (USB i AUX)
F12 – 25 A Wyczyść Wzmacniacz HIFI
F13 – – Zapasowy
F14 – – Zapasowy
F15 – 15 A niebieski Zestaw wskaźników tablicy rozdzielczej (IPC)/przełącznik – zestaw urządzeń elektrycznych o dużej wytrzymałości (SWITCH BANK-HD ELEC)
F 16 – – Zapasowy
F17 – – Zapasowy
F18 – 10 A czerwony Sprzęgło klimatyzacji (AC CLUTCH)
F19 – – Zapasowy
F20 30 Amp Różowy – Centralny sterownik nadwozia (CBC) 1-ŚWIATŁA WEWNĘTRZNE
F21 – 20 A żółty TYLNA WYCIERACZKA
F22 – 10 A czerwony Moduł sterujący silnika (ECM)/Moduł sterujący układu napędowego (PCM)/Moduł generatora silnika (MGU) OBUDŹ SIĘ/Zespół zasilacza (PPU) OBUDŹ SIĘ
F23 – 10 A czerwony Moduł sterujący układu napędowego (PCM)/Moduł sterujący silnika (ECM)
F24 – – Zapasowy
F25 – 10 A czerwony Przesunięcie modułu za pomocą przewodu (MOD_SBW)
F26 40 A zielony – Centralny sterownik nadwozia (CBC) 2 ŚWIATŁA ZEWNĘTRZNE #1
F27 30 Amp Różowy – Wycieraczki przednie
F28 40 A zielony – Centralny sterownik nadwozia (CBC) 3-POWER LOCKS
F29 40 A zielony – Centralny sterownik nadwozia (CBC) 4 ŚWIATŁA ZEWNĘTRZNE #2
F30 – – Zapasowy
F31 – 10 A czerwony PORT DIAGNOSTYCZNY
F32 – 10 A czerwony Ogrzewanie Wentylacja Klimatyzacja Mod (HVAC CTRL MOD)/Blokada kolumny kierownicy (SCL)/Moduł klasyfikacji pasażerów (OCM)/Moduł wykrywania obecności kierowcy (DPDM)
F33 – 10 A czerwony System ParkTronics (PTS)/moduł kamery na podczerwień (IRCM)/lampki wyłączania poduszek powietrznych (AIRBAG DISABLE LMPS)
F34 – 10 A czerwony Elektroniczny układ stabilizacji toru jazdy (ESC)/elektryczno-hydrauliczne wspomaganie kierownicy (EHPS)/ moduł sterowania Smart Bar (SBCM) POBUDZENIE
F35 30 Amp Różowy – PMP HAMULCOWY — jeśli jest na wyposażeniu
F36 30 Amp Różowy – MODUŁ HOLOWNI PRZYCZEPY — Jeśli jest na wyposażeniu
F37 30 Amp Różowy – PRZYCZEPA HOLOWNICZA CONN 7W — jeśli jest na wyposażeniu
F38 20 A niebieski – Moduł sterujący silnika ECM
F39 – – Zapasowy
F40 – 15 A niebieski Moduł sterowania układem napędowym (DTCM)/blokada osi (AXLE LOC) FT_RR
F41 – 15 A niebieski Klaster instrumentów (IC)/Security GateWay (SGW) OBUDŹ SIĘ
F42 – 10 A czerwony Zasilanie przekaźnika sterującego zasilaniem (elektryczne zatrzymanie/uruchomienie)/zapasowe (prądnica z rozrusznikiem pasowym) — zależnie od wyposażenia
F43 20 A żółty WYJŚCIE PWR (ŁADUNEK) BATT
F44 – 10 A czerwony Kamera na podczerwień (IRCAM) GRZEJNIKI
F45 – 20 A żółty WYLOT PWR (ŁADUNEK) ZAPŁON*
F46 – 10 A czerwony AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47 – – Zapasowy
F48 – – Zapasowy
F49 – 10 A czerwony Kontroler urządzeń przytrzymujących pasażerów ORC
F50 – 10 A czerwony HD ACC — jeśli jest na wyposażeniu
F51 – 10 A czerwony Telewizja cyfrowa (DSRC) / USB / wewnętrzne lusterko wsteczne (ISRVM) / Moduł kompasu (CSGM)
F52 – 20 A żółty Cygaro LTR
F53 – – Zapasowy
F54 – – Zapasowy
F55 – – Zapasowy
F56 – 10 A czerwony CZUJNIK TEMPERATURY W SAMOCHODZIE
F57 – 20 A żółty Podgrzewany przedni fotel kierowcy
F58 – 20 A żółty Podgrzewane siedzenie przednie
F59 – – Zapasowy
F60 – 15 A niebieski Moduł komfortowej kierownicy (CSWM) (HTD STR WHEEL)
F61 – 10 A czerwony Lewy czujnik martwego punktu (LBSS)/Prawy czujnik martwego punktu (RBSS)
F62 – – Zapasowy
F63 – 10 A czerwony Kontroler unieruchamiania pasażerów (ORC)
F64 – – Zapasowy
F65 – – Zapasowy
F66 40 A zielony – DMUCHAWA HVAC MTR Przód
F67 – – Zapasowy
F68 – – Zapasowy
F69 – 5 A Tan Zespół prądotwórczy MGU Generator rozrusznika pasowego (BSG) — jeśli jest na wyposażeniu
F70 – 25 A Wyczyść INJ/IGN CEWKA (GAZ)/GLO WTYCZKA MOD (DSL)
F71 – – Zapasowy
F72 – 10 A czerwony HD ELEC ACC PKG — jeśli jest na wyposażeniu
F73 20 A niebieski – PWR TOP LT
F74 20 A niebieski – PWR TOP RT
F75 – 10 A czerwony Moduł zasilacza — moduł sterowania pakietem akumulatorów i pomocniczy moduł zasilania (PPU-BPCM i APM) Generator rozrusznika taśmy (BSG) — zależnie od wyposażenia
F76 – 20 A żółty ECM (gaz)/PCM (DSL)
F77 – 10 A czerwony PODGRZEWANE LUSTRA
F78 – 10 A czerwony KOMP/WŁAMANIOWY/SYGNALIZATORY/CZUJNIKI WŁAMANIA
F79 – 20 A żółty Inteligentny pasek CTRL MOD
F80 – 15 A niebieski Moduł sterujący układu napędowego (PCM)
F81 30 Amp Różowy – ODSZRANIACZ TYLNY (EBL)
F82 30 Amp Różowy – Podgrzewanie paliwa — jeśli jest na wyposażeniu
F83 60 A żółty – ŚWIECA ŻAROWA — jeśli jest na wyposażeniu
F84 30 Amp Różowy – UREA HTR CTRL UNIT — jeśli jest na wyposażeniu
F85 – 10 A czerwony CZUJNIK PM — jeśli jest na wyposażeniu
F86 30 Amp Różowy – BRAKE VAC PMP 2 — jeśli jest na wyposażeniu
F87 – 10 A czerwony ZASILANIE/ODPOWIETRZANIE PMP — Jeśli jest na wyposażeniu
F88 20 A niebieski – CZUJNIK NOx #1/ #2 — JEŚLI jest na wyposażeniu
F89 – 10 A czerwony Moduł sterujący kolumny kierownicy (SCCM) / tempomat (CRUISE CTL) / telewizja cyfrowa (DTV)
F90 20 A niebieski – PARK HOLOWNI PRZYCZEPY LMP — jeżeli jest na wyposażeniu
F91 – 20 A żółty KLAKSON
F92 40 A zielony – HD ACCY #2 — jeśli jest na wyposażeniu
F93 40 A zielony – HD ACCY #1 — jeśli jest na wyposażeniu
F94 – 10 A czerwony Monitor ciśnienia w oponach (TPM)/system piasty RF (CORAX)
F95 – – Zapasowy
F96 – 10 A czerwony LUSTERKO PWR SW
F97 – 20 A żółty RADIO/TBM
F98 – 10 A czerwony SW BANK-HD ELEK/OFF ROAD
F99 – – Zapasowy
F100 30 Amp Różowy – ESC-ECU I ZAWORY
F101 30 Amp Różowy – Moduł sterowania układem napędowym (DTCM)
F102 – 15 A niebieski PODWÓJNY PORT USB
F103 – 15 A niebieski HD ACCY #3 — jeśli jest na wyposażeniu
F104 – 15 A niebieski POMPA CHŁODZĄCA PPU — jeśli jest na wyposażeniu
F105 – 10 A czerwony Zintegrowany stos centralny (ICS)/klimatyzacja z wentylacją cieplną (HVAC)
F106 50 A czerwony – Elektroniczna regulacja prędkości (ESC)-POMPA MTR
F107 – 20 A żółty ZATRZYMANIE/SKRĘT PRZYCZEPY HOLOWNICZEJ LT — jeśli jest na wyposażeniu
F108 – 15 A niebieski HD ACCY #4 — jeśli jest na wyposażeniu
F109 – 20 A żółty ZATRZYMANIE/SKRĘT HOLOWNICZY PRZYCZEPY RT — jeżeli jest na wyposażeniu
F110 30 Amp Różowy – INWERTER MOCY
F111 20 A niebieski – ZACZEP HOLOWNICZY PRZYCZEPY — Jeśli jest na wyposażeniu

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
