Kia Forte i Cerato I (2007-2008) – schematy bezpieczników i przekaźników

Rocznik 2007-2008
Zaktualizowano 31.08.2023
Kia Forte i Cerato I (2007-2008) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Forte i Cerato I z lat: 2007, 2008.

Kia Forte i Kia Cerato I (2007-2008) to kontynuacja pierwszej generacji kompaktowego samochodu produkowanego przez południowokoreańską markę Kia Motors. Warto zaznaczyć, że w niektórych regionach Kia używała nazwy Cerato, podczas gdy w innych Forte. To samo auto jest znane pod obiema nazwami.

Oto kilka kluczowych cech modelu Kia Forte / Cerato I (2007-2008):

  1. Design: Względem designu model Forte / Cerato I (2007-2008) nadal kierował się ku bardziej nowoczesnemu i atrakcyjnemu wyglądowi. Miał dynamiczne linie i nowoczesne detale, które były zgodne z ówczesnymi trendami.
  2. Wersje nadwozia: Model ten był dostępny w różnych wersjach nadwozia, w tym jako sedan i 5-drzwiowy hatchback. To umożliwiało klientom wybór odpowiedniego rozwiązania zależnie od ich preferencji i potrzeb.
  3. Przestronność: Wnętrze zapewniało akceptowalną przestrzeń zarówno dla kierowcy, jak i pasażerów, a także odpowiednią przestrzeń bagażową jak na segment kompaktowy.
  4. Silniki: Oferowano różne jednostki napędowe, w tym benzynowe i diesle o różnych pojemnościach i mocach. Wybór silników pozwalał na dostosowanie samochodu do oczekiwań dotyczących osiągów i efektywności paliwowej.
  5. Wyposażenie: Modele Kia Forte / Cerato I (2007-2008) były wyposażone w różne opcje, takie jak klimatyzacja, systemy audio, elektrycznie sterowane szyby, systemy bezpieczeństwa, a także opcjonalne ulepszenia w zależności od wersji i pakietów wyposażenia.
  6. Bezpieczeństwo: Wprowadzono zaawansowane opcje bezpieczeństwa, takie jak systemy stabilności pojazdu (ESP), systemy kontroli trakcji (TCS) oraz systemy hamowania (ABS), które przyczyniły się do poprawy bezpieczeństwa.
  7. Dostępność na różnych rynkach: Nazwa „Forte” była bardziej znana na rynkach północnoamerykańskich, podczas gdy nazwa „Cerato” była bardziej popularna w innych regionach świata.
  8. Ewolucja marki: Model Kia Forte / Cerato I (2007-2008) kontynuował dalszy rozwój marki Kia w segmencie kompaktowym, wprowadzając nowe technologie i udoskonalenia.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu.

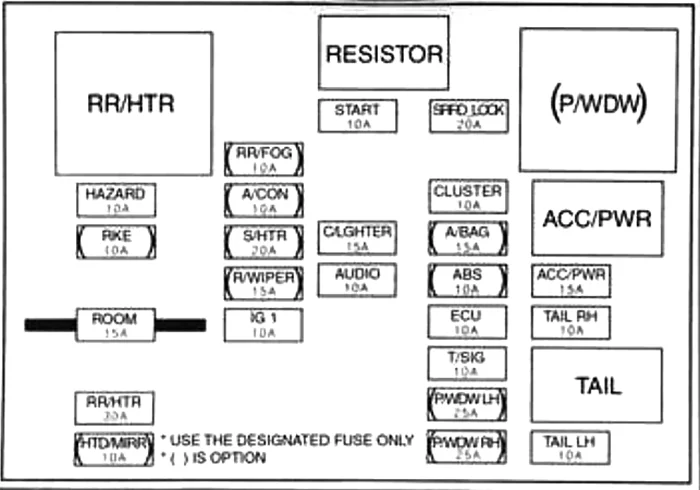

Przedział pasażerski

Kia Forte i Cerato I (2007-2008) - schematy bezpieczników i przekaźników

Kia Forte i Cerato I (2007-2008) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
START 10 A Rozrusznik
SRF/D_LOCK 20A szyberdach, zamek w drzwiach
RR FOG 10 A Tylne światło przeciwmgielne
HAZARD 10 A Migacz ostrzegawczy
A/CON 10 A Klimatyzator
CLUSTER 10 A Zestaw wskaźników
RKE 10 A Zdalny dostęp bezkluczykowy
S/HTR 20A Podgrzewacz siedzenia
C/LIGHTER 15A Zapalniczka
A/BAG 15A Poduszka powietrzna
R/WIPER 15A Tylna wycieraczka
AUDIO 10 A Audio
ABS 10 A System zapobiegania blokady kół
POWER 15A Gniazdo zasilania
ROOM 15A Lampa wnętrza pojazdu
IGN 10 A Zapłon
ECU 10 A Jednostka sterująca silnika
TAIL RH 10 A Światło tylne (prawe)
T/SIG 10 A Włącz sygnał świetlny
RR/HTR 30A Odmrażacz tylnej szyby
P/WDW LH 25A Elektryczne okno (po lewej)
HTD/MIRR 10 A Ogrzewanie zewnętrznego lusterka wstecznego
P/WDW RH 25A Elektryczne okno (po prawej)
TAIL LH 10 A Światło tylne (lewe)
RR/HTR – Przekaźnik odmrażania tylnej szyby
RESISTOR – Rezystor
P/WDW – Przekaźnik okna elektrycznego
ACC/PWR – Akcesoria / Przekaźnik gniazda zasilania
TAIL – Przekaźnik światła tylnego

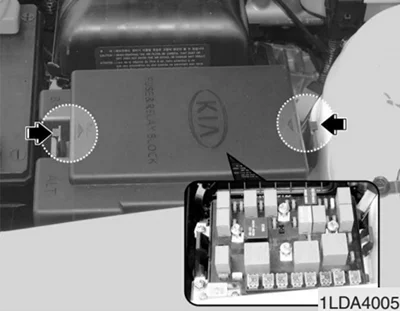

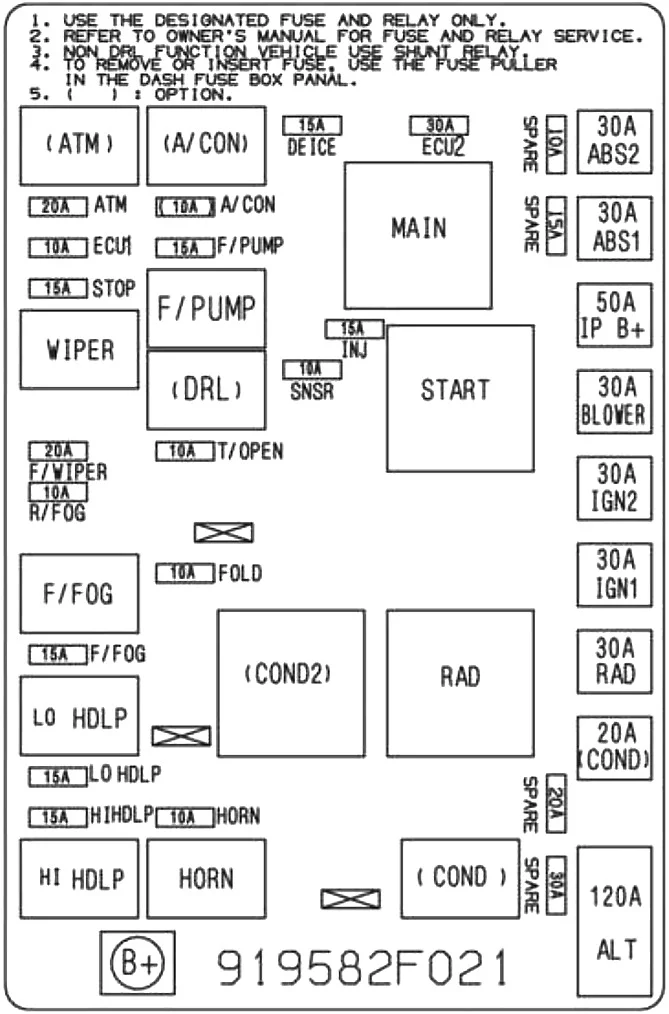

Komora silnika

Kia Forte i Cerato I (2007-2008) - schematy bezpieczników i przekaźników

Kia Forte i Cerato I (2007-2008) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
ECU1 10 A Jednostka sterująca silnika
STOP 15A Światło stopu
F/WIPER 20A Przednia wycieraczka
R/FOG 10 A Tylne światło przeciwmgielne
F/FOG 15A Przednie światło przeciwmgielne
LO HDLP 15A Reflektor (światła mijania)
HI HDLP 15A Reflektor (światła mijania)
A/CON 10 A Klimatyzator
F/PUMP 15A Pompa paliwowa
T/OPEN 10 A Otwieracz pokrywy bagażnika
SAFTY P/WINDOW 20A Moduł bezpieczeństwa elektrycznego okna
HORN 10 A Klakson
INJ 15A Wtryskiwacz
SNSR 10 A Czujnik tlenu
ECU2 30A Jednostka sterująca silnika
SPARE 10 A zapasowy bezpiecznik
SPARE 15A zapasowy bezpiecznik
SPARE 20A zapasowy bezpiecznik
SPARE 30A zapasowy bezpiecznik
ABS2 30A System zapobiegania blokady kół
ABS1 30A System zapobiegania blokady kół
IP B+ 50A W panelu B+
BLOWER 30A Dmuchacz
IGN2 30A Stacyjka
IGN1 30A Stacyjka
RAD 30A (benzyna) / 40A (olej napędowy) Wentylator chłodnicy
COND 20A Wentylator skraplacza
ALT 120A (benzyna) / 140A (olej napędowy) Alternator
ATM – Przekaźnik sterujący automatycznej skrzyni biegów
WIPER – Przekaźnik wycieraczek
F/FOG – Przekaźnik przedniego światła przeciwmgielnego
LO HDLP – Przekaźnik reflektorów (światła mijania)
HI HDLP – Przekaźnik reflektorów (światła drogowe)
A/CON – Przekaźnik klimatyzacji
F/PUMP – Przekaźnik pompy paliwa
DRL – Przekaźnik świateł do jazdy dziennej
COND2 – Przekaźnik wentylatora skraplacza
HORN – Przekaźnik klaksonu
MAIN – Główny przekaźnik
START – Uruchom przekaźnik silnika
RAD – Przekaźnik wentylatora chłodnicy
COND – Przekaźnik wentylatora skraplacza

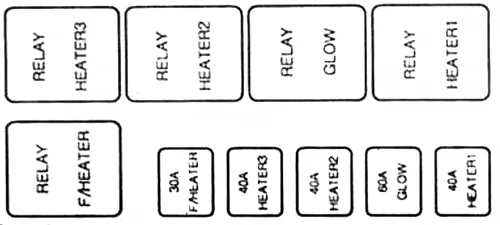

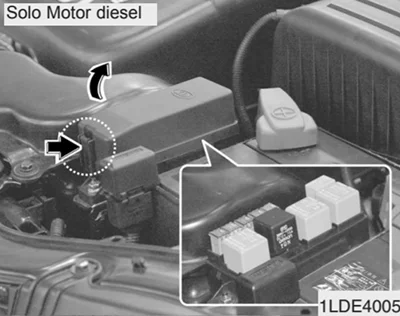

Dodatkowy panel bezpieczników (tylko silnik Diesla)

Kia Forte i Cerato I (2007-2008) - schematy bezpieczników i przekaźników

Kia Forte i Cerato I (2007-2008) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
F/HEATER 30A Podgrzewacz filtra paliwa
HEATER 3 40A Grzałka PTC 3
HEATER 2 40A Grzałka PTC 2
GLOW 60A Świeca żarowa
HEATER 1 40A Grzałka PTC 1
RELAY F/HEATER – Przekaźnik nagrzewnicy filtra paliwa
RELAY HEATER 3 – Przekaźnik grzałki PTC 3
RELAY HEATER 2 – Przekaźnik grzałki PTC 2
RELAY GLOW – Przekaźnik świecy żarowej
RELAY HEATER 1 – Przekaźnik grzałki PTC 1

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
