W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Rio II (JB) z lat: 2006, 2007, 2008, 2009, 2010, 2011.

Kia Rio II to druga generacja kompaktowego samochodu osobowego Kia Rio, produkowana w latach 2005-2011. Ta generacja była kontynuacją sukcesu pierwszego modelu Kia Rio i przyniosła wiele udoskonaleń w designie, wyposażeniu i technologii. Oto kilka informacji na temat Kia Rio II:

  1. Design: Kia Rio II przeszła znaczącą zmianę w designie w porównaniu do swojego poprzednika. Samochód otrzymał bardziej zaokrąglone linie nadwozia i nowocześniejszy wygląd, co nadawało mu bardziej atrakcyjny i dynamiczny charakter.
  2. Wersje nadwoziowe: Model Kia Rio II był dostępny w dwóch wersjach nadwoziowych – jako sedan (czterodrzwiowy) i hatchback (pięciodrzwiowy). To dawało klientom wybór w zależności od ich preferencji i potrzeb.
  3. Wyposażenie: Kia Rio II oferowała bogatsze opcje wyposażenia w porównaniu do poprzednika. Standardowe i dostępne opcje obejmowały klimatyzację, elektrycznie regulowane szyby i lusterka, centralny zamek, systemy audio i wiele innych udogodnień.
  4. Bezpieczeństwo: W tej generacji Kia Rio wprowadziła również ulepszenia w dziedzinie bezpieczeństwa, w tym systemy ABS i poduszki powietrzne dla kierowcy i pasażera. To poprawiło poziom bezpieczeństwa pojazdu.
  5. Napęd: Samochód był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslami, co pozwalało klientom na wybór silnika odpowiadającego ich preferencjom i potrzebom.
  6. Przestronność: Kia Rio II nadal oferowała przestronność wewnętrzną i wygodne miejsca zarówno z przodu, jak i z tyłu, co czyniło go atrakcyjnym wyborem dla osób poszukujących kompaktowego samochodu.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu.

Przedział pasażerski

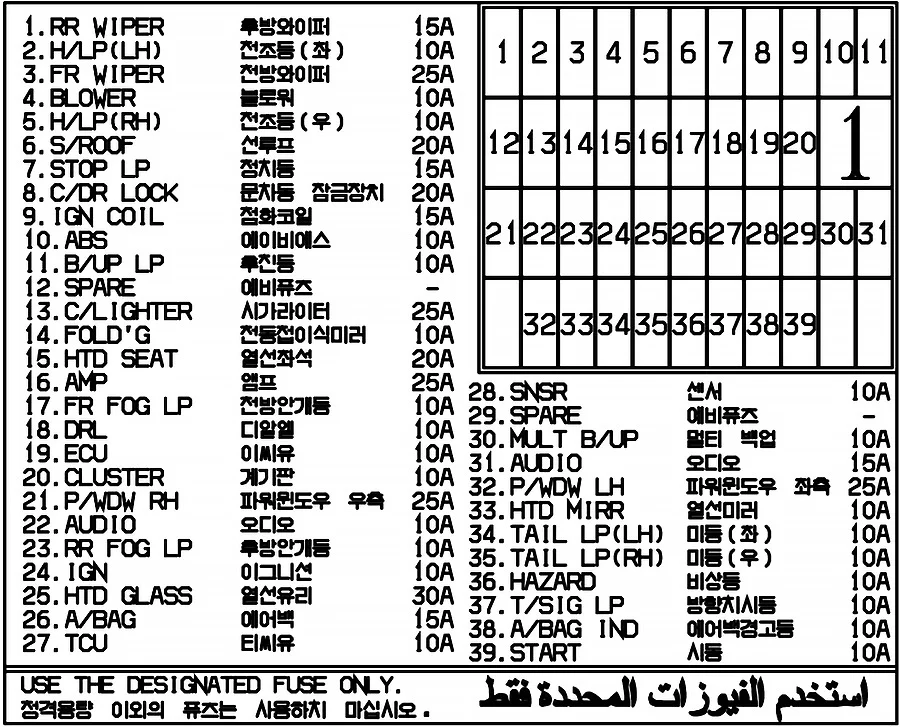

Skrzynka bezpieczników znajduje się za osłoną pod kierownicą.

Kia Rio II (2006-2011) - schematy bezpieczników i przekaźników

Kia Rio II (2006-2011) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15A Tylna wycieraczka
2 10 A Reflektor (lewy)
3 25A Przednia wycieraczka
4 10 A Dmuchacz
5 10 A Reflektor (prawy)
6 20A Szyberdach
7 15A Światło stopu
8 20A Centralny zamek drzwi
9 15A Cewka zapłonowa
10 10 A ABS
11 10 A Zapasowe światło
12 – Zapasowy bezpiecznik
13 25A Zapalniczka
14 10 A Składane zewnętrzne lusterko wsteczne
15 20A Podgrzewacz siedzenia
16 25A Wzmacniacz
17 10 A Przednie światło przeciwmgielne
18 10 A Światła do jazdy dziennej
19 10 A Jednostka sterująca silnika
20 10 A Grupa
21 25A Zasilanie okna (po prawej)
22 10 A Audio
23 10 A Tylne światło przeciwmgielne
24 10 A Zapłon
25 30A Odmrażacz tylnej szyby
26 15A Poduszka powietrzna
27 10 A Automatyczne sterowanie skrzynią biegów
28 10 A Czujniki
29 – Zapasowy bezpiecznik
30 10 A Klaster, ETACS, klimatyzacja, zegar, lampa wnętrza pojazdu
31 15A Audio
32 25A Elektryczne okno (po lewej)
33 10 A Ogrzewanie zewnętrznego lusterka wstecznego
34 10 A Tylne światło (po lewej)
35 10 A Tylne światło (prawe)
36 10 A Światło ostrzegawcze
37 10 A Włącz sygnał świetlny
38 10 A Ostrzeżenie o poduszce powietrznej
39 10 A Uruchomienie silnik

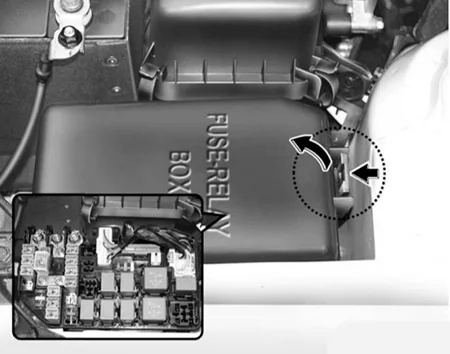

Komora silnika

Kia Rio II (2006-2011) - schematy bezpieczników i przekaźników

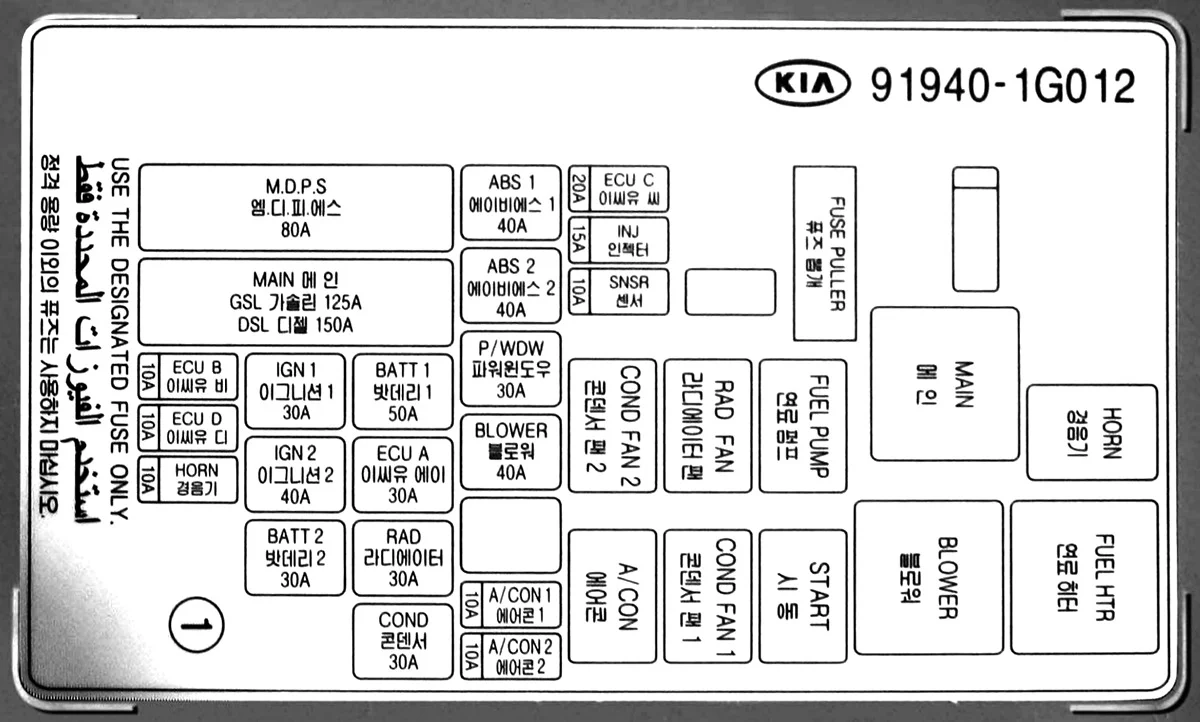

Wersja 1

Kia Rio II (2006-2011) - schematy bezpieczników i przekaźników

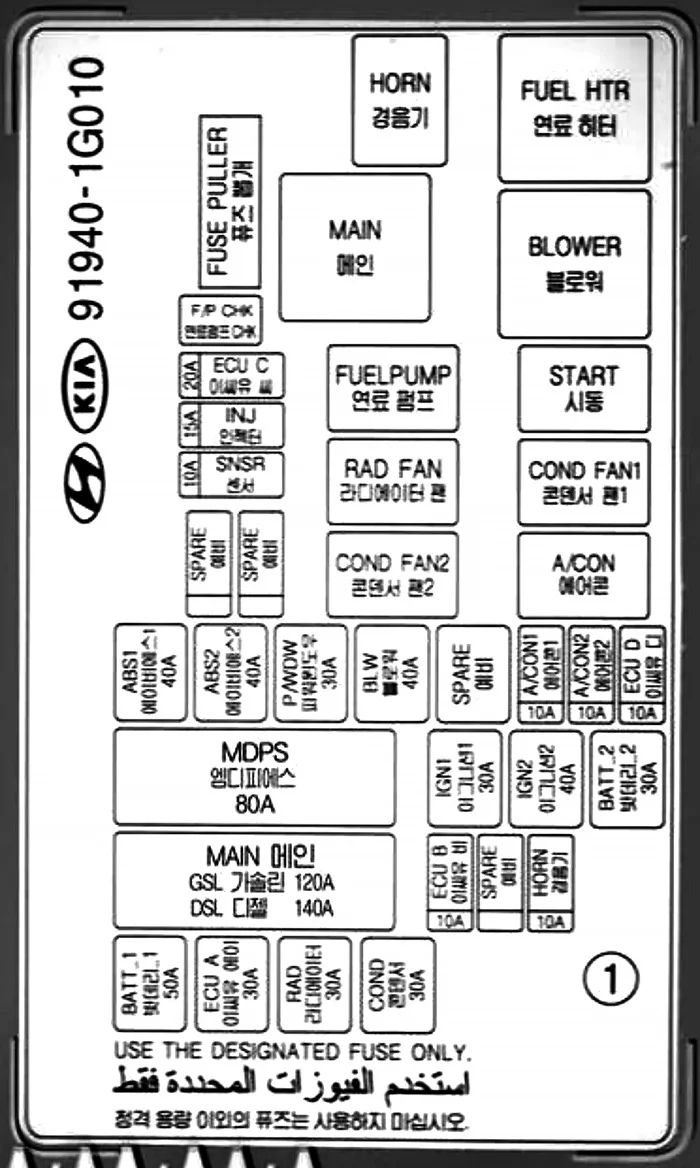

Wersja 2

Kia Rio II (2006-2011) - schematy bezpieczników i przekaźników

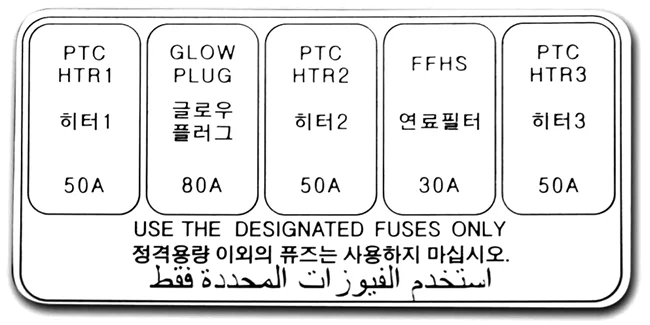

Tylko silnik Diesla

Kia Rio II (2006-2011) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
BATT_1 50A Alternator, akumulator
ECU A 30A Jednostka sterująca silnika
RAD 30A Wentylator chłodnicy
COND 30A Wentylator skraplacza
ECU B 10 A Jednostka sterująca silnika
SPARE – Zapasowy bezpiecznik
HORN 10 A Klakson
IGN1 30A Zapłon
IGN2 40A Zapłon
BATT_2 30A alternator, akumulator
MAIN 120A / 150A (olej napędowy) Alternator
MDPS 80A Wspomaganie kierownicy
ABS1 40A ABS
ABS2 40A ABS
P/WDW 30A Zasilanie okna
BLW 40A Dmuchacz
SPARE – Zapasowy bezpiecznik
A/CON1 10 A Klimatyzator
A/CON2 10 A Klimatyzator
ECU D 10 A Jednostka sterująca silnika
SNSR 10 A Czujniki
INJ 15A Wtryskiwacz
ECU C 20A Jednostka sterująca silnika
SPARE – Zapasowy bezpiecznik
SPARE – Zapasowy bezpiecznik
HORN – Przekaźnik klaksonu
MAIN – Główny przekaźnik
FUEL PUMP – Przekaźnik pompy paliwa
RAD FAN – Przekaźnik wentylatora chłodnicy
COND FAN2 – Przekaźnik wentylatora skraplacza
FUEL HTR – Przekaźnik nagrzewnicy filtra paliwa
BLOWER – Przekaźnik silnika dmuchawy
START – Przekaźnik uruchamiania silnika
COND FAN1 – Przekaźnik wentylatora skraplacza
A/CON – Przekaźnik klimatyzacji
Diesel Engine:
PTC HTR1 40A Grzałka PTC 1
GLOW PLUG 80A Świeca żarowa
PTC HTR2 50A Grzałka PTC 2
FFHS 30A Filtr paliwa
PTC HTR3 40A Grzałka PTC 3

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
