Komatsu PC14R-2 — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Komatsu PC14R-2.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpiecznikowa

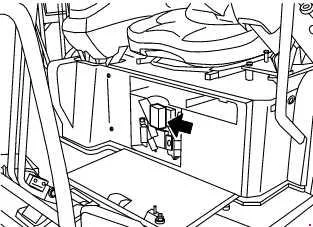

Komatsu PC14R-2 - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10	Zasilanie radia
2	30	Zasilanie elektrozaworu zatrzymania silnika, zegar zatrzymania silnika, przekaźnik bezpieczeństwa, wzbudzenie alternatora
3	10	Pompa paliwa, światło robocze
4	20	Przełącznik wysokiej/niskiej prędkości, elektrozawór PPC, zasilanie wyświetlacza
5	15	Klakson
6	15	Wycieraczka przedniej szyby, oświetlenie górne, ogrzewanie (dla maszyny z kabiną)
7	10	Wyposażenie dodatkowe
8	10	Światło obrotowe
9	—	Pusty
10	—	Pusty
11	—	Pusty

Główny bezpiecznik

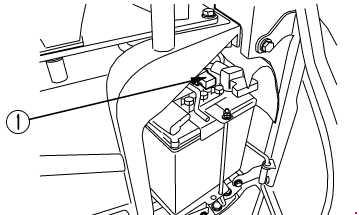

Jeżeli rozrusznik nie działa po przekręceniu wyłącznika zapłonu w położenie ON, bezpiecznik (1) mógł się przepalić. Otwórz pokrywę po lewej stronie urządzenia, aby sprawdzić bezpiecznik i wymień go w razie potrzeby. Główny bezpiecznik jest umieszczony na akumulatorze.

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
